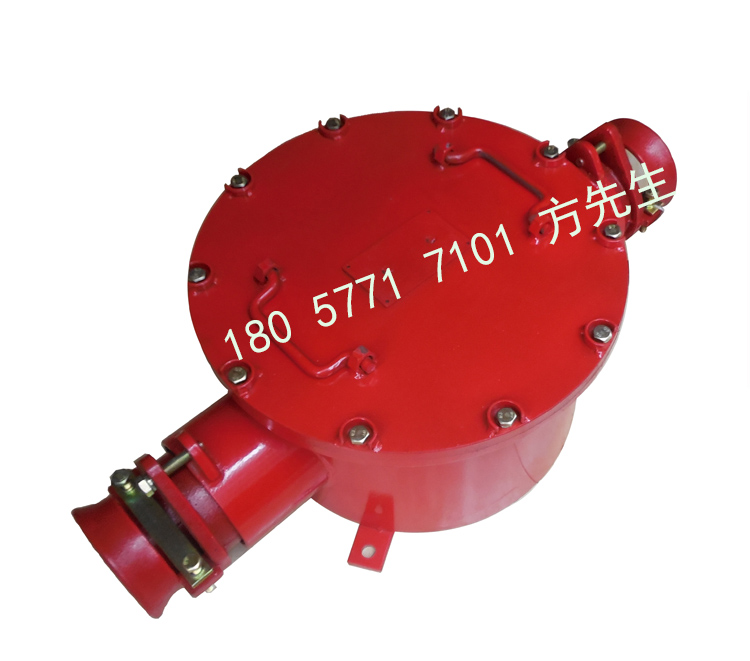

矿用隔爆型高压电缆接线盒BHG2-400/6-2G
【型号/名称】 BHG2-400/6-2G(四通)矿用隔爆型高压电缆接线盒
【特 点】 结构简单、接线方便 、体积小 、重量轻、 获专利；
          环境压力80KPa—106 Kpa：
重量：65kg
电缆外径mm：50~85
电流：200A、315A、400A
电压：6KV、10KV
尺寸mm:895*500*330
1、采用优质钢板及无缝钢管制造，结构紧凑、互换性强。
2、过载能力强，动、热稳定性好。
3、便于安装、维修。
【使用环境】 周围空气温度-20℃—+40℃：
             空气相对湿度不大于95%（+25℃）：
             无强烈颠簸和冲击震动的地方：
             无滴水和雨雪侵入的地方：
             无足以破坏金属和绝缘腐蚀性气体及蒸汽的场所：
【参 数】电流：400A 功率：10KV 接线通口：二通/三通/四通（高压系列）
适用于矿井下采煤掘进巷道中连接10Kv及以下电力电缆电路。可供普通型或UGSP监视屏蔽型电缆在供电时接线使用。
适应范围

BHG2系列矿用隔爆型高压电缆接线盒（以下简称接线盒）适应于具有爆炸性气体（甲烷）环境的煤矿井下，在交流50HZ，电压至10KV的供电网路中作照明、信号、动力电缆连接的分支之用。接线盒为不间断工作制。
结构概述
接线盒由隔爆外壳（壳体、盖）、绝缘接线座，电缆引入装置及内外接地装置等组成。
壳体与盖材质为Q235-A钢板，二者以平面隔爆接合面连接并用螺栓坚固。
绝缘接线座采用上釉陶瓷压制，具有优良的电气性能。
技术参数
型号：BHG2-200/10-2-3G、BHG2-315/10-2-3G、BHG2-400/10-2-3G
额定电压：10KV
额定电流：200A、315A、400A
电缆外径：50~85mm
重量：65kg
尺寸mm:895*500*330
BHG2-400/10矿用高压接线盒，10KV高压电缆接线盒

尺寸mm:895*500*330
