YR3800kw绕线球磨机用水电阻启动柜 是襄阳源创工业控制有限公司为了进一步改善大、中型绕线电动机的起动性能而研制成功的新一代起动控制装置。克服了频敏变阻器、油浸变阻器及铸铁变阻器等老式起动控制设备冲击电流大（一般约为额定电流的３～５倍），起动不理想等不足。它是通过在被控大、中型绕线电动机的转子回路中串入一液体电阻，且此电阻是在电动机起动时自动投入并在预定的时间内自动、无级、连续切除，从而电机在理想的起动电流条件下平稳起动。电机均匀升速，这对保护电机、用电设备、电网及节电等方面有显著效果。加上系统起动、停止 故障保护、联络、报警、显示等方面进行精心设计，从而使液体电阻起动器与其它老式起动器相比较，具有自动化程度高、起动电流小（一般小于额定电流的1.3倍），电网电压低亦能顺利起动，极大地降低了变压器的容量，是目前球磨机、提升机、破碎机、压缩机、风机、水泵等重负载理想的起动控制设备。

  YRQ系列水阻柜可广泛用于水泥、化工、钢铁、冶金、矿山等行业90—10000KW绕线式异步电动机。

  工作原理

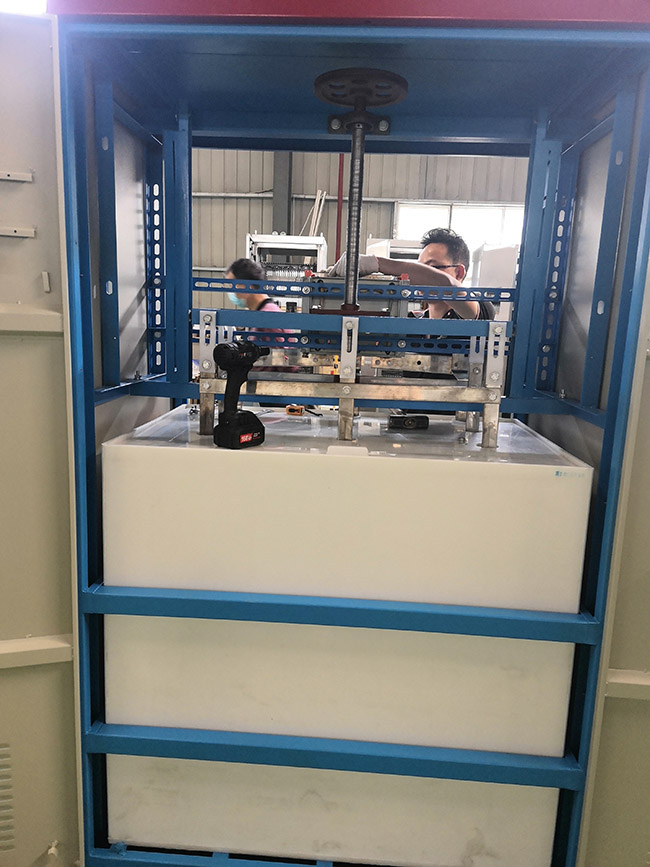

  YRQ系列水阻柜是采用特种介质的水溶液作为电阻，在特殊设计的液阻箱中引入极板作电极串入电机转子回路中，电机起动时，由一小功率伺服电机带动极板移动来改变极板的相对位置，使（串入电机转子回路的）液体电阻由大到小作无极变化，从而使电机低电流平滑起动。

  YRQ系列水阻柜性能特点

  起动性能远优于频敏变阻器、油浸变阻器、铸铁电阻等起动器。

  软起动，起动电流小：小于电机额定电流的1.3倍；

  可连续起动5-10次；

  起动过程平滑起动：对设备无机械应力冲击，可延长机械设备及电机的寿命；

  可低压起动：电网电压低于电机额定电压的10%时，可顺利起动；

  适用性广，可适用任何负载状况下绕线式电机软起动，特别适用于重载起动；

  具有起动超时、失压、超行程、超温等多重保护功能；

  结构简单、可靠，全部操作自动化，安装、维护方便。
