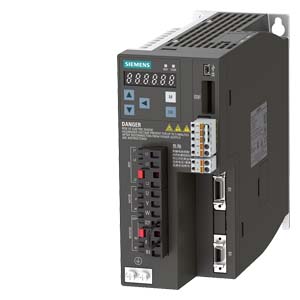

西门子SINAMICS V90 驱动器INPUT: 3AC 380-480V -15%/+10% 3.8A 45-66HZ OUTPUT: 0-INPUT V 3.0A 0-330HZ PROTECTION: IP20 MOTOR:0.75/1.0KW FRAME SIZE A, 80X180X200(WXHXD)

PLC与西门子触摸屏的RS485通信方法： 01连接数目 S7-200 SMART CPU既可以通过本体集成的RS485端口或信号板连接支持PPI协议的西门子HMI设备，还可以通过本体集成的以太网口来连接支持S7协议的西门子HMI设备。 当CPU的三个物理接口同时连接西门子HMI设备时（包含信号板），多的连接资源数是16个。 Smart Panels 支持的 PLC： 代产品 SmartLine（无以太网接口）:S7-200、OMRON CP1系列、三菱 FX 系列、Modbus RTU 注意：只能建一个通讯连接，否则Smart Panels 无法启动项目（白屏）。 第二代产品SmartLine-IE: 串口：S7-200、OMRON CP1系列、三菱 FX 系列、Modbus RTU、台达（DVP-SV/ES2 系列） 以太网：S7-200（CP243-1）、Smart200、LOGO! Smart Panels 通过串口只能连接一个设备，通过以太网可以连接三个设备，但是串口和以太网不能同时使用（编译通不过）。 注意：串口和以太网口只能使用一个，否则编译通不过。02创建项目 用户需要使用WinCC Flexible 2008 SP2 China或以上版本来组态代产品SmartLine，如果是第二代产品SmartLine IE的话，只能使用WinCC Flexible 2008 SP4 China进行组态。 用户既可以在WinCC Flexible中直接创建项目，也可以使用向导创建。下文主要介绍如何直接创建项目。 双击PC桌面的SIMATIC WinCC flexible图标可以启动WinCC flexible，在启动画面中选择“创建一个空项目”， 所示。鼠标左键单击“创建一个空项目”后，打开如图2所示的“设备选择”界面。在该界面选择所使用的设备，在此以Smart 1000 IE为例。 03配置通信连接
