GZDW系列直流电源系统主要由智能高频开关电源模块、中央监控单元、免维护蓄电池和馈电回路等构成
，具有重量轻、体积小、、等诸多优点，是传统直流电源成套装置的理想换代产品。主要
适用于中小型发电厂、水电站、各类变电站、开闭所和其它使用直流设备的领域，如石化、矿山、铁路
、通讯、冶金、高层建筑等，作为高压开关分合闸、继电刨花、自动装置、信号装置等使用的操作电源
及事故照明、控制用直流电源。
系统特点
两路交流输入，能自动实现切换，性高，系统运行稳定；
采用开关电源技术，输出纹波大大减小，有效的延长了电池的使用寿命；
充电机与控制整流器采用相互独立的方式，故障时充电机与控制整流器可以相互替换；
采用，的中央监控单元，能的进行数据采集和信号处理等；
高频开关电源采用N+1热备份，使得任意一个模块退出运行均不影响系统的正常运行，了整个系统
的性,可方便地满足各种系统的要求；
当中央控制系统故障退出时，充电及整流模块能正常工作，确保供电系统能正常工作；
通过中央监控系统实现蓄电池均充/浮充的自动转换；
严格按照蓄电池充电曲线对蓄电池进行充电，避免过充和欠充现象，能有效延长电池的使用寿命； ??可
根据环境温度及时调整充电电压，使电池保持在充电状态；
以的二极管整流模块传统硅链，确保降压单元的高性；
人机界面全中文显示，界面友好，直观形象，操作简便
人机界面具有进行参数设置、状态查询、开关机控制等功能； ??开放式接口设计，具有强大的通讯功
能，可通过微机通讯接口实现“遥信、遥测、遥控、遥调”功能，可根据用户需要传递相应的实时数据
和告警信息； ??的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保
系统和人身安全。 ??系统设计采用IEC（国际电工委员会），UL等，性与安全性有充分
； 四、环境条件 ??安装地点：室内安装（也可装于箱变）； ??环境温度：-15℃~ +45℃，日
温差≤35℃； ??相对温度：日平均湿度不大于90%，月平均湿度不大于85%； ??海拔高度：安装地海拔
高度不3000米； ??污染等级：≤3级，环境中无导电微粒，易爆尘埃； ??周围空气：无引起火灾
，无腐蚀金属和破坏绝缘的气体，有良好的空气流动和散热条件； ??安装场所：应无剧烈振动和冲击，
地震烈度不超过8度，装置的垂直倾斜度不超过5%； 五、输入参数 交流输入电压：380VAC ± 15% 频
率：50 Hz ± 10% 功率因数：≥0.92 效率：≥94% 六、输出参数 系统类别：220V系统 / 110V系
统 直流额定电压：220VDC / 110VDC 输出电压范围：198～286VDC / 99～143VDC 输出电流范围：
10A～400A 蓄电池的额定容量：10～3000Ah 纹波系数：≤0.05% 稳压精度：≤±0.5% 稳流精度：
≤±0.5%负载电流 负载调整率：≤±0.5% 电网调整率：≤±0.1% 电压上升时间：3～8秒 输出
恒流范围：10%～100%额定电流 温度系数（1/℃）：≤0.2‰ 均流特性：充电模块间电流不均衡度≤
±3% 噪声：≤45dB
GZSDW系列高频开关直流电源柜是我公司消化吸收国内外同类产品的优点，根据GB/T 19826-2005和DL/T
459-2000等标准自行设计生产的直流电源成套装置，是目前变配电系统必不可少的直流电源系统。广泛
应用于电力系统500KV及以下的发电厂、变电站、工矿企业。产品作为控制、信号、事故照明等负荷的正
常与事故情况下的直流电源系统，可实现无人值班，是传统直流电源成套装置的理想换代产品。
GZSDW 系列直流电源柜，采用了近年来发展并已成熟的新技术和元器件（如PLC、智能型整流模块、触摸
屏、免维护铅酸蓄电池等），从而使直流主电路具有线路简单，保护配合合理，控制单元具有以智能化
为主的全数字式调节、控制、检测（取代了绝缘监察、过、欠压、闪光等继电器）、信号等功能。具有
标准通讯接口，通过上位机可实现对本设备的“三遥”（遥控、遥测、遥信），可实现无人值守，是新
型的直流电源装置。 GZSDW系列直流电源柜，具有强大的软件功能、集成化程度高、技术、
操作简单、维护方便等特点


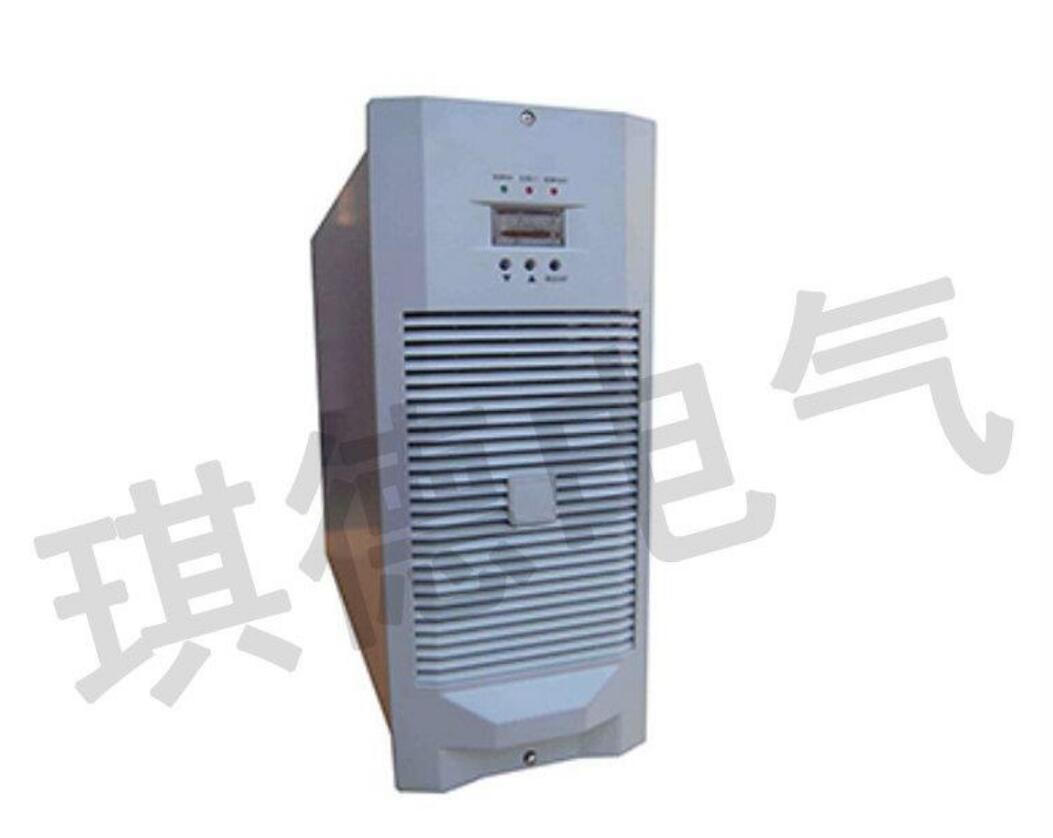

、充电模块的功能：充电模块是将电网交流电整流为具有额定电压的直流电，其输出一部分给蓄电池充电，另一 部分为控制负荷供电，是直流系统中最基本的组成部分。 二、充电模块的种类： 1、按照冷却方式分为自冷、风冷和风自冷一体模块，如：EDS230D10ZZ，EDS230D10ZF； 2、按照额定输出电压分为220V 和110V 模块，如：EDS230D10ZZ，EDS110D10ZF； 3、按照额定输出电流分为 5A、10A、20A 等模块，如：EDS220D05ZZ，EDS230D10ZF， EDS230D20NZ； 三、充电模块的配置： 充电装置采用多个高频开关电源模块并联，N+1 热备份工作。高频开关电源模块数量可按以 下公式计算（即确定N 的数值）： 蓄电池充电电流）/单个模块额定电流例如：直流电源系统的标称电压为220V，蓄电池容量为100Ah，常规负荷为6A，那么，充 电电流（0.1C10A） 常规负荷(6A)＝16A，因此选用2 台GF22010 电源模块即可满足负荷 需求(即：N=2)，另外再增加一台备用模块，共配置3 台模块。 220v/10A(110V/20A)主要参数 型号：EDS230D10ZF 交流输入：380VAC15% 输出电压:176-300VDC(88-150VDC) 输出电流:10A(20A) 效率：95% 功率因数: 0.93 稳压精度：0.5% 稳流精度：1% 纹波系数：0.5% 噪声: 50dB 并机不均流度：0.3% 冷却方式：强制风冷 内部温升：40 重量：5KG 尺寸：195*91*303MM(高*宽*深)
主要特点

  l 效率高，模块效率可达到95%~96%。

  l 重量轻，体积小。

  l 采用“三相无源功率因数校正电路”，输入无中线，功率因数可达0.94。

  l 采用隔离自主均流，并机不均流度＜±3%，可保证二十台以上模块良好并机。

  l 模块内置直流输出隔离二极管，用户无需外设。

  l 风冷模块风扇为简易更换模式，无需拆装机壳就可快速更换。

  l 模块具有RS-485接口，方便接入自动化系统进行通信。

  l 模块为LED数码管显示，分别设置显示切换按钮、手动调压按钮、拨码开关，操作简单。

  l 输出过压保护：内置过压保护电路，出现过压后模块自动锁死，模块故障指示灯亮，故障模块自动退出工作，不影响整个系统正常运行；过压保护点：220V模块为320V±5%，110V模块为160V±5%。

  l 输出限流保护：每个模块输出电流为额定输出电流的1.05倍。

  l 短路保护：采用回缩下垂限流方式，模块电流输出特性如图1-1，输出短路时模块在瞬间把输出电压拉低到零，短路电流在额定输出电流的15％以下。模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。
