概述

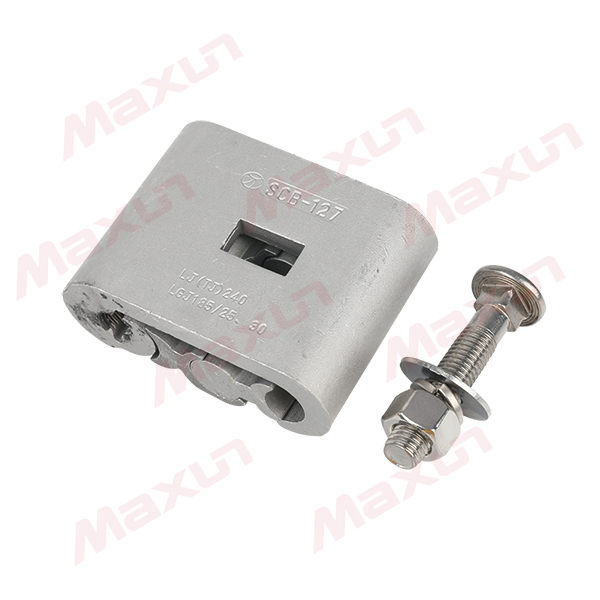

C 型测温变压器线夹（以下简称线夹）C 形壳体、内压块组件、紧固件、超温指示装置四部分构成。
线夹是导线与变压器接续型电力金具，主要用于变压器进出线桩头；主体采用具用弹性功能的C 型结构，导线热胀冷缩时，线夹能始终保持与导线之间持久恒定的接触压力，达到接续连接的效果。
超温指示装置选用高亮洋红色，方便远距离观测；线夹满足多种不同规格的导线，通用性强，适用泛围广。

产品特点

? 线夹壳体由特殊铝合金制造，线夹与导线接触面积大，直流电阻比率在0.9 以下；
? 采用不锈钢紧固件，连接可靠，夹紧力恒定；
? 线夹与变压器进出线桩头连接方式采用开口压缩抱紧结构，确保接点经过热胀冷缩的运行环境后能有效的保持压接力；
? 线夹的各电气接触面上涂有电力导电脂，过载能力达到额定电流2 倍以上；
? 线夹的热循环性能优良，始终保持在直流电阻比率1 以下；
? 线夹的内压块组件有防脱落功能，保证组件在安装过程中不会散落；
? 测温动作元件选用高精度双金属片，变压器线夹类、设计温度为95~100℃动作；
? 测温元件和超温指示装置与C 形壳体设计为一体，以确保测温系统的准确性；

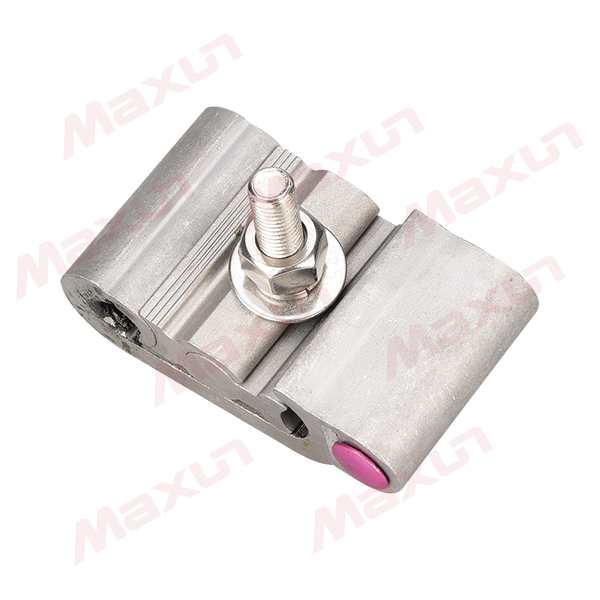

? 超温报警指示杆为高亮洋红色，动作后指示明显直观，易于观察；
? 超温报警装置动作准确灵敏，动作后可手动复位重复使用；
? 线夹组装成一活动整体，左右压块相互扣合，不会脱落，便于施工人员高空作业。

适用导线	导线外径	适用螺柱
		M12	M14	M16	M18	M20
JKLY-16(4.8)	4.80	SCB-121CW	SCB-141CW
LJ(TJ)-16(5.10)	5.10	SCB-121CW	SCB-141CW
JKLY-25(6)	6.00	SCB-121CW	SCB-141CW
LJ(TJ)-25(6.45)	6.45	SCB-121CW	SCB-141CW
JKLYJ-35(7.0)	7.00	SCB-122CW	SCB-142CW	SCB-162CW
LJ(TJ)-35(7.5)	7.50	SCB-122CW	SCB-142CW	SCB-162CW
JKLYJ-50(8.3)	8.30	SCB-122CW	SCB-142CW	SCB-162CW
LJ(TJ)-50(9)	9.00	SCB-122CW	SCB-142CW	SCB-162CW
LGJ-35/6(8.16)	8.16	SCB-122CW	SCB-142CW	SCB-162CW
JKLYJ-70(10.0)	10.0	SCB-123CW	SCB-143CW	SCB-163CW	SCB-183CW	SCB-203CW
LJ(TJ)-70(10.8)	10.80	SCB-123CW	SCB-143CW	SCB-163CW	SCB-183CW	SCB-203CW
LGJ-50/8(9.6)	9.60	SCB-123CW	SCB-143CW	SCB-163CW	SCB-183CW	SCB-203CW
JKLYJ-95 (11.6)	11.60	SCB-124CW	SCB-144CW	SCB-164CW	SCB-184CW	SCB-204CW
LJ(TJ)-95(12.48)	12.48	SCB-124CW	SCB-144CW	SCB-164CW	SCB-184CW	SCB-204CW
JKLYJ-120(13.0)	13.00	SCB-124CW	SCB-144CW	SCB-164CW	SCB-184CW	SCB-204CW
LGJ-70/10(11.4)	11.40	SCB-124CW	SCB-144CW	SCB-164CW	SCB-184CW	SCB-204CW
LJ(TJ)-120(14.25)	14.25	SCB-125CW	SCB-145CW	SCB-165CW	SCB-185CW	SCB-205CW
JKLYJ-150(14.6)	14.60	SCB-125CW	SCB-145CW	SCB-165CW	SCB-185CW	SCB-205CW
LJ(TJ)-150(15.75)	15.75	SCB-125CW	SCB-145CW	SCB-165CW	SCB-185CW	SCB-205CW
LGJ-95/15、20 LGJ-70/40(14)	14.00	SCB-125CW	SCB-145CW	SCB-165CW	SCB-185CW	SCB-205CW
LGJ-120/20、25 LGJ-95/55(15.5)	15.50	SCB-125CW	SCB-145CW	SCB-165CW	SCB-185CW	SCB-205CW
JKLYJ-185(16.2)	16.20	SCB-126CW	SCB-146CW	SCB-166CW	SCB-186CW	SCB-206CW
LJ(TJ)-185(17.5)	17.50	SCB-126CW	SCB-146CW	SCB-166CW	SCB-186CW	SCB-206CW
JKLYJ-240(18.4)	18.40	SCB-126CW	SCB-146CW	SCB-166CW	SCB-186CW	SCB-206CW
LGJ-150/20、25(16.8)	16.80	SCB-126CW	SCB-146CW	SCB-166CW	SCB-186CW	SCB-206CW
LJ(TJ)-240(20)	20.00	SCB-127CW	SCB-147CW	SCB-167CW	SCB-187CW	SCB-207CW
LGJ-185/25、30(18.8)	18.80	SCB-127CW	SCB-147CW	SCB-167CW	SCB-187CW	SCB-207CW

安装说明

? 确定型号：仔细核对导线与线夹上所标型号是否一致，如：型号SCB-122CW，M12表示变压器出头螺杆为M12，JKLYJ35为接出导线。
? 固定“g”形件：将“g”形件按顺时针方向拧到变压器出头螺杆上，“g”形元件螺纹拧满并向外伸出即可。规定：母块与变压器弧面配合，公块与导线配合，把铰接块拿出，使其成拱状（两铰块转成一定角度）。
? 放好导线和螺栓：把导线放入“g”形件线槽中，根据弧面与导线放入成弓形的铰接块（注意：铰接块不必分开，弓形向外）。从“g”形件背面插入螺栓，使螺栓位于铰接块顶部的中间位，用扳手拧紧螺栓。
? 确认是否装好：在拧紧螺栓时，在最后几个螺牙应有明显受力感，把铰接压块压平，顶住“g”形元件即可，“g”形元件应有微微变形。注：安装完后用手拉或扳导线和出头，看导线和出头是否已压紧。
? 拆卸：松开螺栓，在压块与“C”件间插入螺丝刀，用力向上撬，使压块向上拱即可。
