1.概述
本文规定了内屏蔽铁路数字信号电缆(以下简称电缆)的使用特性、型号、规格、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本文规定的电缆适用于铁路信号系统中有关设备和控制装置之间的连接，可实现1MHz（模拟信号）、2Mbit/s（数字信号）、额定电压交流750V或直流1100V及以下系统控制信息与电能的传输。
2.规范性引用文件
下列标准所包含的条款，通过在本文中引用而成为本文的条款。
GB/T 242 金属管 扩口试验方法
GB/T 2951.1 电缆绝缘和护套材料通用试验方法 第1部分：通用试验方法 第1节：厚度和外形尺寸测量-机械性能试验
GB/T 2951.3 电缆绝缘和护套材料通用试验方法 第1部分：通用试验方法 第3节：密度测定方法—吸水试验—收缩试验
GB/T 2951.4 电缆绝缘和护套材料通用试验方法 第1部分：通用试验方法 第4节：低温试验
GB/T 2951.8 电缆绝缘和护套材料通用试验方法 第4部分：聚乙烯和聚丙烯混合料试验方法 第1节：耐环境应力开裂试验—空气热老化后卷绕试验—熔体指数测量方法—聚乙烯中碳黑和/或矿物质填料含量测量方法
GB/T 2951.9 电缆绝缘和护套材料通用试验方法 第4部分：通用试验方法聚乙烯和聚丙烯混合料试验方法第2节：预处理后断裂伸长率试验—预处理后卷绕试验—空气热老化后卷绕试验—测定质量的增加
GB/T2951.23 电线电缆机械物理性能试验方法 弯曲试验
GB/T2951.38 电线电缆机械物理性能试验方法 白蚁试验
GB/T 2952 电缆外护层
GB/T 3048.4 电线电缆电性能试验方法 导体直流电阻试验
GB/T 3048.6 电线电缆电性能试验方法 绝缘电阻试验 电压·电流法
GB/T 3048.8 电线电缆电性能试验方法 交流电压试验
GB/T 3048.9 电线电缆电性能试验方法 绝缘线芯工频火花试验
GB/T3048.10 电线电缆电性能试验方法 挤出防蚀护套火花试验
GB/T 3953 电工圆铜线
GB/T 4909.2 裸电线试验方法 尺寸测量
GB/T 5441.1 通信电缆试验方法 总则
GB/T 5441.2 通信电缆试验方法 工作电容试验 电桥法
GB/T 5441.3 通信电缆试验方法 电容耦合及对地电容不平衡试验
GB/T 5441.6 通信电缆试验方法 串音衰减试验 比较法
GB/T 5441.7 通信电缆试验方法 衰减常数试验 开短路法
GB/T 5441.9 通信电缆试验方法 工频条件下理想屏蔽系数试验
GB/T 11091 电缆用铜带
GB/T 18380.3 电缆在火焰条件下的燃烧试验 第3部分 成束电线或电缆的燃烧试验方法
JB/T 8137 电线电缆交货盘
TB/T 3100.3 铁路数字信号电缆 第三部分：综合护套铁路数字信号电缆
3.使用特性
3.1 电缆的使用环境温度为-40℃～+60℃，敷设的环境温度不低于-10℃。
3.2 电缆导体的长期工作温度不超过+70℃。
3.3 电缆的弯曲半径不小于电缆外径的20倍。
4.型号、规格、产品表示方法及代号
4.1 型号的含义见表1及如下所示：
表1
序 号
型号组成
代 号
含 义
1
附加功能
FBY
防白蚁
DW
低烟无卤阻燃
2
类别
SPT
铁路数字信号电缆
3
绝缘
YW
皮-泡-皮物理发泡聚烯烃绝缘
4
结构特征
P
内屏蔽
5
金属护套或综合护套
L
铝护套
A
综合护套
6
外护层
03
聚乙烯外护套
23
双钢带铠装聚乙烯外护套

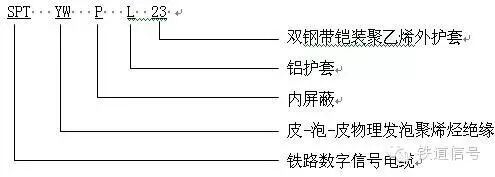

4.2 表示方法（举例）
型号规格： SPTYWPL23 33A×1.0
名 称： 33芯A型铜芯皮-泡-皮物理发泡聚烯烃绝缘铝护套双钢带铠装聚乙烯外护套内屏蔽铁路数字信号电缆
4.3 电缆的型号名称见表2。
表2
型 号
名 称
敷设方式
SPTYWP03
皮-泡-皮物理发泡聚烯烃绝缘聚乙烯外护套内屏蔽铁路数字信号电缆
管道、悬挂
SPTYWP23
皮-泡-皮物理发泡聚烯烃绝缘双钢带铠装聚乙烯外护套内屏蔽铁路数字信号电缆
直埋、管道、悬挂
SPTYWPA23
皮-泡-皮物理发泡聚烯烃绝缘综合护套双钢带铠装聚乙烯外护套内屏蔽铁路数字信号电缆
直埋、管道、悬挂
SPTYWPL23
皮-泡-皮物理发泡聚烯烃绝缘铝护套双钢带铠装聚乙烯外护套内屏蔽铁路数字信号电缆
直埋、管道、悬挂
4.4 规格
电缆的规格以缆芯芯数表示。其规格见表3。
表3
序号
芯数
屏蔽
四线组数
非屏蔽
四线组数
绝缘单线
参考外径mm
塑料护套
综合护套
铝护套
非铠装型
铠装型
铠装型
铠装型
1
8B
2
-
-
21
23
27
30
2
12A
2
1
-
21
23
27
32
3
12B
3
-
-
22
24
28
31
4
14A
2
1
2
21
23
27
30
5
14B
3
-
2
22
24
28
31
6
16A
2
2
-
22
26
28
32
7
16B
4
-
24
26
30
36
8
19A
3
1
3
22
24
28
33
9
19B
4
-
3
24
26
30
36
10
21A
3
2
1
25
27
31
35
11
21B
5
-
1
28
30
34
37
12
24A
4
2
-
27
29
33
37
13
24B
6
-
-
29
31
35
40
14
28A
4
3
-
27
29
33
40
15
28B
7
-
-
29
31
35
40
16
30A
4
3
2
27
29
33
38
17
30B
7
-
2
29
31
35
40
18
33A
4
4
1
29
31
35
39
19
37A
4
5
1
30
32
36
39
20
42A
5
5
2
33
35
39
42
21
44A
6
5
-
34
36
40
44
22
48A
6
6
-
34
36
40
44
