直流屏监控模块TPC-2A电力智能监控系统TPC-2B

产品名称：电力电源智能监控VEC-9Z31-TS
监控模块，高频模块行业*，没有解决不了的问题，
诚信第  （行业标兵）乐清市琪德电气有限公司
一、电力电源智能监控参数特性：

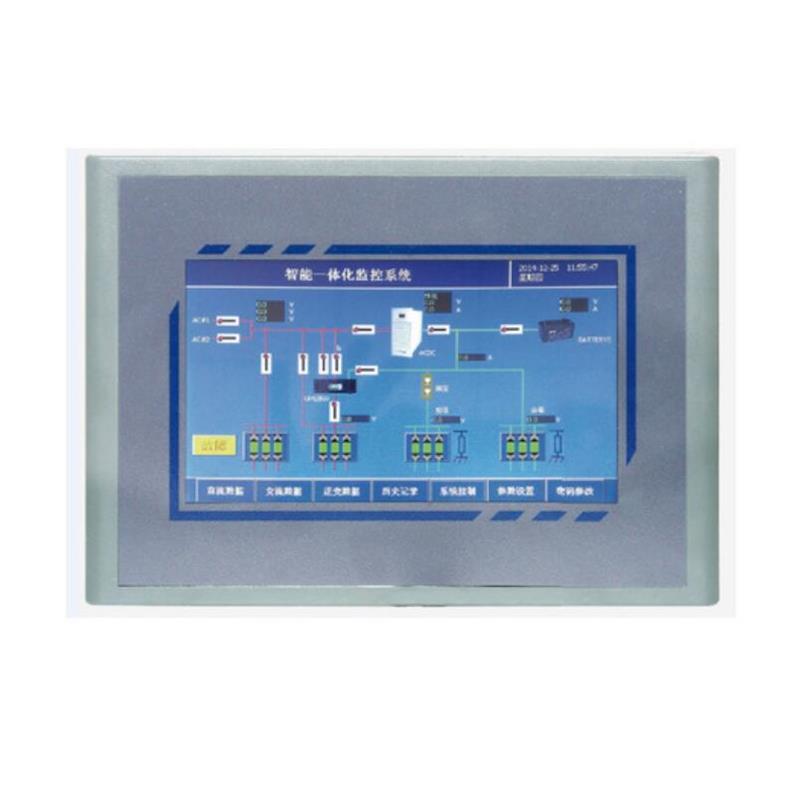

电力电源智能监控采用Intel八位单片机， 320*240点阵液晶显示，全汉化显示，自动完成电池管理，可通过RS232和RS485通信口与远挰监控完成“四遥”功能。
二、主要性能参数
1、产品型号：VEC-9Z31-TS
2、工作电源：85～320VDC
3、工作温度：5℃～40℃
4、内部通信端口：RS485
5、后台通讯端口：串口RS485和RS232
6、电池管理：自动均浮充转换，充电限流，定时均充，温度补偿
三、产品外形，安装尺寸：
     监控器面板尺寸：172*145,开孔尺寸：开孔尺寸：155*135mm
四、重量：
本机次重：1.5KG
EDS系列智能高频开关电源系统是乐清市琪德电气有限公司凭借高素质开发队伍、丰富的现场经验集多年电源产品开发经验和广大用户设备网上运行经验设计开发的适合各类变电站的高频开关直流系统及相关配套设备。现已广泛应用于从500KV到10KV不同电压等级的变电站及开闭15MW-60MW发电机组的电厂*重点工程如地铁、油田、化工、冶金等。  1 K1B07整流模块 1.1 K1B07工作原理及特点  整流模块的原理框图如下图示。  三相交流输入首先经防雷处理和EMI滤波。该部分电路可以有效吸收雷击残压和电网尖峰保证模块后级电路的安全。  三相交流经整流和无源PFC后转换成高压直流电经全桥PWM电路转换为高频交流再经高频变压器隔离降压后高频整流输出。  模块控制部分负责PWM信号的产生及控制保证输出稳定同时对模块各部分进行保护提供“四遥”接口。  模块采用无源PFC技术功率因数达到0.9以上采用高频软开关技术使模块转换效率得到大大提高可达94%。          直流 220V  220V 交流 380V  380V     防雷EMI 无源PFC 全桥 整流 DC/DC 变换器 平滑 滤波 保护 输出 风机转速控制 主  控  器 过 温 保 护 采样反馈 通讯、监控接口 过压过流及短路保护 整流模块的原理框图

本产品是本公司自主开发的原装产品，技术力量雄厚，质量稳定，质量三包。

模块技术指标

交流输入

三相输入额定电压：380V，50HZ。

电压变化范围：323V-437V。

直流输出

输出额定值：05A/220V

电压调节范围：194V-291V

结构外型：

模块尺寸：165x238x340(mm)

模块重量：7.5Kg

本公司提供以下全新原装产品，同时也提供以下产品维修，产品包修好，维修产品质保一年。

型号:WZD22010-3H.WZD22005-3H,WZD22020-3H电力智能高频开关电源模块
