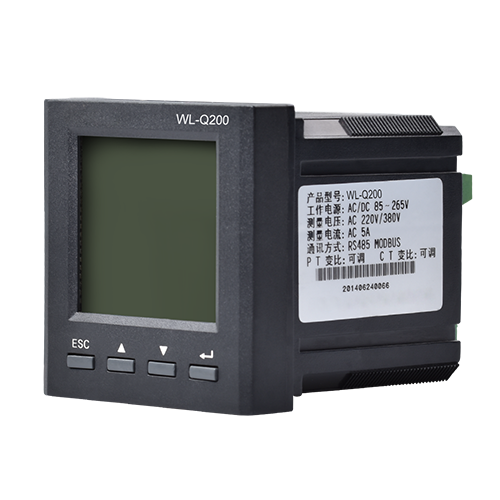

产品型号:WL-Q200系列

产品简介

WL-Q200系列产品可作为电力自动化系统的前端采集终端(RTU),可综合测量显示单三相电参量、电能计量、开关量输入、遥控输出、数字通讯和变送输出, 集“四摇” 功能于一体的智能化、数字化电表。由于采用了先进的真有效值测量方法和数字信号处理技术,WL-Q200系列产品非常适用于非线性符合系统等电力质量恶劣的环境或对电力质量要求很高的系统,具有配置灵活、外接设备兼容性强、布线方便等优点。


参数指标

工作环境 -10~60℃,5~90%RH(无凝珠)
工作电源 AC85~265V/DC90~300V,功耗≤5VA
安全 耐压:输入、输出、电源之间均>2kV,绝缘:输入、输出、电源对机壳>100MΩ
显示方式 LCD液晶显示
接线方式
单相、三相四线、三相三线

输入信号


电压电流

额定值 电压:AC100,AC400;电流:AC1A,AC5A
过负载

电压:长期1.2倍,瞬时2倍(60s);电流:长期1.2倍,瞬时10倍(5s)

功耗 电压:<1VA(每相);电流:<0.4VA(每相)
阻抗 电压:>300kΩ;电流:<200MΩ
精度 真有效值测量,精度0.2级
测显功能
频率 40~65HZ,精度0.05HZ
功率 有功、无功、视在功率,精度0.5级
电能 四象限计量,有功精度0.5级,无功精度1.0级
显示 LCD液晶显示,可编程设置,显示内容可切换或循环显示
扩展功能
通讯接口 RS485,Modbus-RTU协议
开关量 DI无缘干接点输入,DO输出(DO可设置越限报警输出)
脉冲输出 2路电能脉冲输出,脉冲常数可设置
变送输出 DC4~20mA,0.5级
开孔尺寸
92mm×92mm(96外形)、68mm×68mm(72外形)


电力多功能表选型

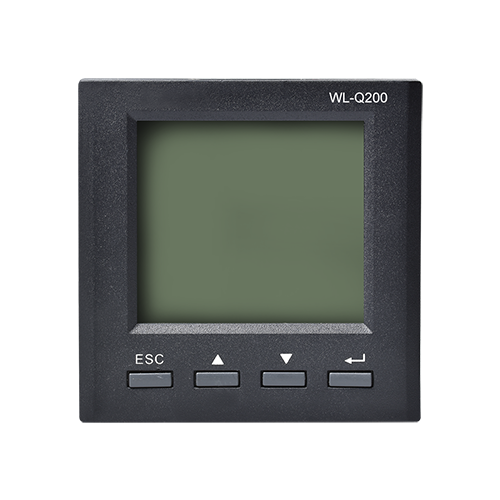

电力多功能仪表系列 WL-Q200(图1)


选型说明

相数代码 1:单 3:三
尺寸代码 1:96×96外形 2:72×72外形
功能代码
A:电流 F:有功电能 P:电流+电压+有功电能+无功电能
B:电压 J:电流+电压 Q:全功能
C:有功功率 K:电流+电压+有功功率+功率因数 S:全功能+谐波
D:频率 M:有功+无功电能 T:全功能+分时电能
E:功率因数 N:电流+有功电能 W:全功能+谐波+分时电能
选配说明
n:选配功能个数,DI:开关量输入,DO:继电器输出,M:模拟量输出,R:RS485通讯

96×96尺寸最多同时可选7DI、4DO、2M;

72×72尺寸三相最多同时可选3DI、2DO、2M;

72×72尺寸单相最多同时可选3DI、2DO、1M;

选择DO功能为脉冲输出时请特殊注明
