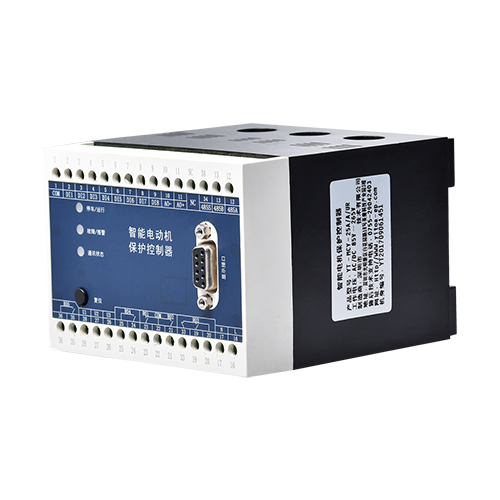

产品简介
●WL-MC系列产品与接触器、软启动器、塑壳断路器配合为低压交流电动机回路提供一套控制、保护、监测和总线通讯于一体的专业化解决方案，取代了热继电器、热保护器、漏电保护器、欠压保护器等多种保护器，取消了时间继电器、中间继电器、辅助继电器、电流互感器、控制和选择开关、指示灯、可编程控制器、变送器等多种附加元件，是智能化MCC的理想选择。
●本装置适用于交流50HZ,额定工作电压AC380V/660V、额定电流800A一下的交流异步电机。实现对上述类型电机的全訪位保护，并完成对电机运行的参数测量、操作控制、记录管理及远程通讯等功能。
参数指标
功能参数
2A，6.3A，25A，63A，100A(内置电流互感器)
250A，500A，800A(外置电流互感器)
过电流保护
2A(0.5~2A)，6.3A(2~6.3A)，25A(6.3~25A)
63A(25~63A)，100A(63~100A)
250A(100~250A)，500A(250~500A)
800A(500~800A)
过载保护
堵转保护
10,16,24,40,60,80,100,130,180,280,400,600
800,1000,1200,1300
欠载保护
缺相保护
接地保护
*漏电保护
*欠压保护
*过压保护
＊欠功率保护
*外部故障
tE时间设定
tE(7倍额定电流时允许堵转时间)
智能低压电动机保护选型
*选型举例
如有一台电机额定功率为11kW，额定电流为22A，启动方式为直接启动，需要配显示模块，则对应的型号为WL-MCF-25A-A，如果还需要加配电压功能、RS485功能，则对应型号为WL-MCF-25A-A/UR。
工作环境
-20~60℃，5~95%RH(无凝露)
工作电源
AC85~265V/DC100~280V，功耗≤7VA
主回路
额定电流（In）
2A，6.3A，25A，63A，100A(内置电流互感器)，250A，500A，800A(外置电流互感器)
额定电流(Ue)
AC380/660V，50HZ
额定绝缘电压
690V
绝缘强度
工频耐压2kV，50HZ，1min；冲击耐压5kV，1.2/50μs
测量精度
电流
10%In~120%In 精度±0.5%；120%In~800%In 精度±1%
接地电流
10%Ir1~100%Ir1 精度±1%
漏电电流
10%Ir1~120%Ir1 精度±1%
电压
20%Ue~120%Ue 精度±0.5%
频率
40HZ~65HZ 精度±0.05HZ
功率因数
-1~1 精度±1%
功率
0~1000kW 精度±5%
电能
0~65535kWh 精度±5%
接口
输出接点
5DO(可编程)，额定负载容量：阻性负载AC250V/6A、DC30V/6A；感性负载AC250V/2A、DC30V/2A
开关量输入
8DI(可编程)，内置电源，干接点输入，光电隔离
模拟量输出
1路4~20mA信号输出(选配)
通讯功能
RS485接口，Modbus-RTU
安装方式

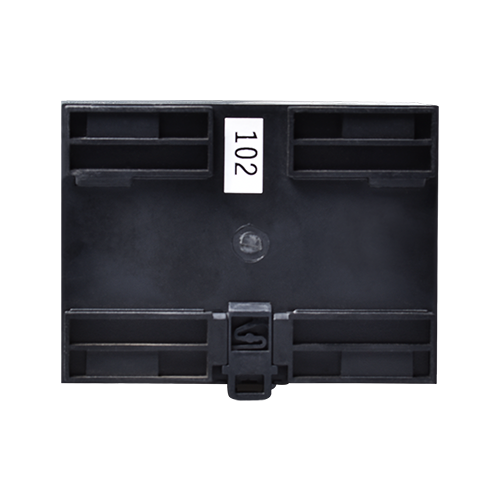

控制器：35mm导轨安装 丨 显示模块（选配）：85mm×60mm开孔嵌入式安装
工作电源
AC85~265V/DC100~280V，功耗≤7VA
控制器额定电流In
整定值
100%Ir1~1000%Ir1+OFF
电机额定电流Ir1
延时时间
0.5~50s
电机额定电压Un
AC380V/660V
执行方式
跳闸/报警
不动作特性
＜105%Ir1，2h内不动作
整定值
100%Ir1~允许分断电流+OFF
动作特性
＞120%Ir1，1h内延时动作
延时时间
0.5~50s
曲线速率K
执行方式
跳闸/报警
冷却曲线比
20%~100%
整定值
20%Ir1~100%Ir1+OFF
冷却时间
5~1080min
延时时间
0.5~50s
启动允许热容
方式一、二
执行方式
跳闸/报警
故障复位方式
手动/自动
整定值
5%~60%+OFF
保护动作方式
跳闸/报警
延时时间
0.5~50s
启动加速超时
跳闸/报警
执行方式
跳闸/报警
整定值
30%Ir1~100%Ir1+OFF
整定值
10%I△m~100%I△m+OFF
启动延时时间
1~60s
启动延时时间
1~60s
运行延时时间
1~60s
运行延时时间
1~60s
剪切系数
1.5~6+OFF
剪切系数
1.5~6+OFF
执行方式
跳闸/报警
执行方式
跳闸/报警
欠压整定值
45%Un~95%Un+OFF
过电压整定值
105%Un~150%Un+OFF
动作时间
0.1~50s
动作时间
0.1~50s
动作方式
跳闸/报警
动作方式
跳闸/报警
整定值
20%Pn~95%Pn+OFF
动作时间
1~60s
延时时间
1~60s
执行方式
跳闸/报警
执行方式
跳闸/报警
故障允许分断电流
6~10Ir1+OFF
*tE时间保护
1.0~15.0s
相序保护
使能/禁止
执行方式
跳闸/报警
是否有显示器
Y：没有
F：有
额定电流
额定电流
适用范围
额定电流
适用范围
2A
0.5A~2A
100A
63A~100A
6.3A
2A~6.3A
250A
100A~250A(外置互感器)
25A
6.3A~25A
500A
250A~500A(外置互感器)
63A
25A~63A
800A
500A~800A(外置互感器)
运行方式
A
直接启动
B
可逆启动
C
双速启动
D
电阻降压启动
E
Y/△启动（两继电器）
F
Y/△启动（三继电器）
G
自耦变压器启动（两继电器）
H
自耦变压器启动（三继电器）
I
保护方式启动
附加功能
U
电压功能
M
4~20mA模拟量输出
R
RS485 Modbus通讯
E
??时间保护
L
漏电保护(需要另选配一只漏电互感器)
