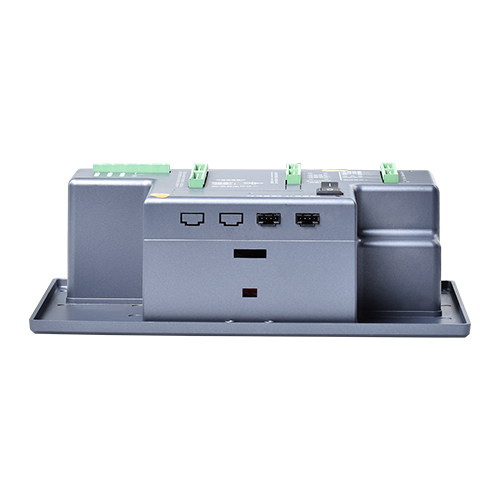

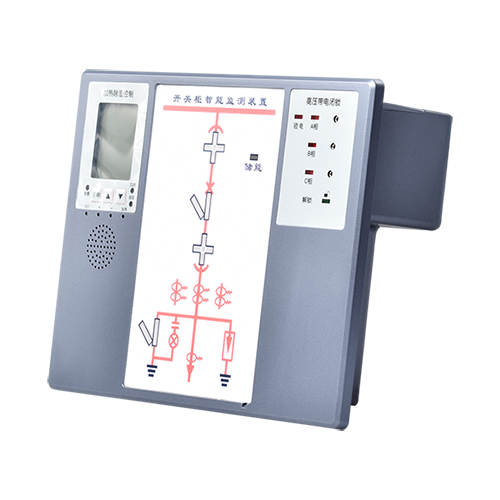

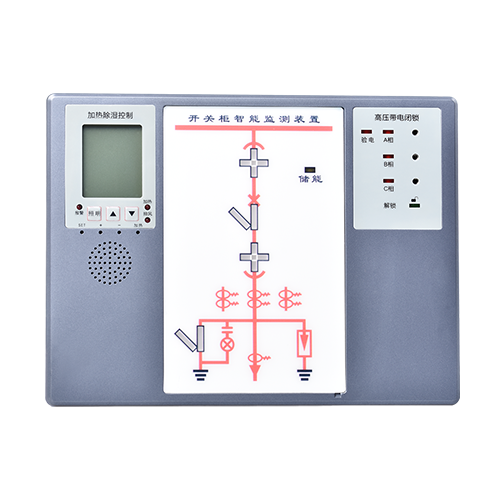

产品简介
●WL-CK系列开关柜智能操控装置广泛应用于3～66KV开关柜，如中置柜、手车柜、固定柜、环网柜等，模块化设计理念，可根据需求选择或定制不同的模块。采用模块化设计，功能组合方便，扩展性强。一次模拟显示可定制，以满足不同需求。
●具有一次模拟图动态显示、语音防误提示、触头/电缆接点温度在线监测、柜内温湿度控制、高压带电显示及闭锁、人体接近语音提示、照明操作、远方就地操作、分合闸操作、储能指示、分合闸回路完好指示、预分预合闪光指示，二次分合闸回路电压测量、RS485通讯接口、4～20mA输出(选配)等功能。
●电力参数测量功能，如电流、电压、有功、无功、功率因数等。
参数指标
129mm×177mm
选型表
技术指标＼型号
WL-CK19
WL-CK18
WL-CK17
WL-CK16
WL-CK11
WL-CX01-D
WL-CX01-H2
工作环境
-20℃~+65℃，≤97%PH，海拔≤5000m
工作电源
AC/DC85~265V
介质强度/绝缘性能
≥AC2000V，≥100MΩ
环境湿度范围及精度
≥0~100%RH(±3%PH）
---
环境温度范围及精度
≥-40~125℃(±0.3℃)
---
开关量与一次模拟图
8路动态配置(可扩展)
支持无线测温点数
12点(标配可选)
---
无线测温范围
0~180℃
---
支持测温模板类型
感应取电、电池供电(可选)
---
通讯接口
RS485(光电隔离)
(RS485选配)
通讯波特率
1200/2400/4800/9600bps
通讯协议
Modbus-RTU
Modbus-RTU(选配)
分相电流＼电压精度
±0.2%
---
±0.2%
---
有功电能
±0.5%
---
±0.5%
---
无功电能
±1.0%
---
±1.0%
---
脉冲常数
3200imp/kwh
---
3200imp/kwh
---
基本电流(lb)
3×1.5(6)A
---
3×1.5(6)A
---
分合闸回路电压测量
选配
标配
---
开孔尺寸(mm)
224mm×166mm
WL-CK19
WL-CK18
WL-CK17
WL-CK16
WL-CK11
WL-CX01-D
WL-CX01-H2
动态模拟图
√
√
√
√
√
√
√
开关状态指示
√
√
√
√
√
√
√
语音防误提示
√
√
√
√
√
√
√
LCD液晶屏
√
√
√
√
√
温湿度数值显示
√
√
√
√
√
加热输出
√
√
√
√
√
√
√
排风输出
√
√
√
√
√
√
√
带电显示及闭锁
√
√
√
√
√
√
万转开关
√
√
√
√
√
照明控制
√
√
√
√
√
分合闸回路电压显示
√
主回路电压
√
√
主回路电流
√
√
主回路有功功率
√
√
主回路无功功率
√
√
主回路有功电能
√
√
主回路无功电能
√
√
电气接点在线测温
√
√
RS485接口
√
√
选配
选配
选配
选配
选配
人体感应
选配
选配
选配
选配
选配
选配
选配
4~20mA可编程变送口
选配
选配
09
09
2021
开关柜智能监测装置 WL-CX01/CK系列 无线测温 无线测温传感器 开关柜无线测温
来源:[深圳市稳传测控技术有限公司]
联系人：熊先生
手机：18124039846
电话：-
传真：-
QQ：431756638
Email：
地址：地区
品牌：稳传
价格：面议
元/
供应地：
产品型号：WL-CX01/CK系列
