分布式光纤温度监测系统方案

●适用于长距离大范围多点链接温度监测的设备对象和场所。

●实现信号的发射、接收、滤波、放大,及信号处理、数据分析和输出等作用。

●具有图文显示、实时在线监测、完善的自我诊断、数据分析处理等功能

●通过感温光纤、光纤连接盒、工控机、上位机监控软件、火灾报警控制器、远程通信模块等组成光纤测温系统。

主机参数

主机型号/名称	WL-TXF-DTS10  分布式光纤温度分析仪

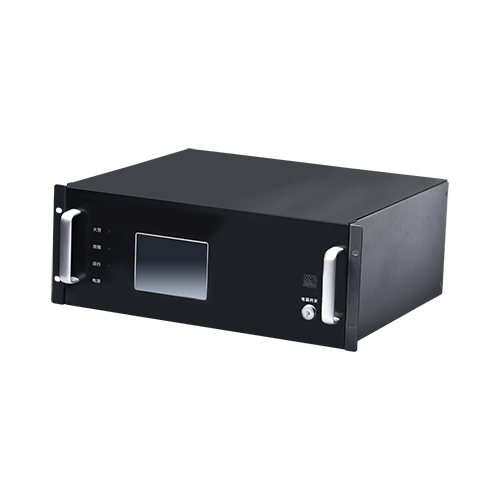

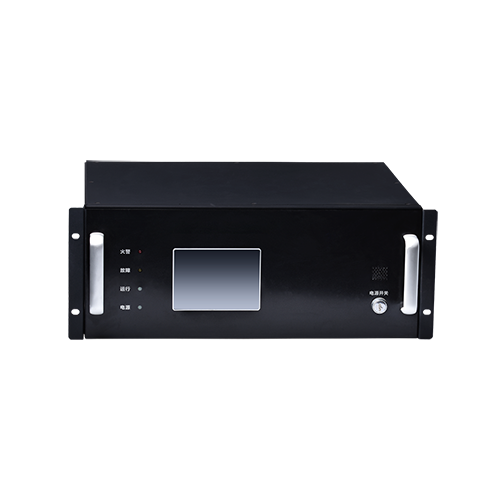

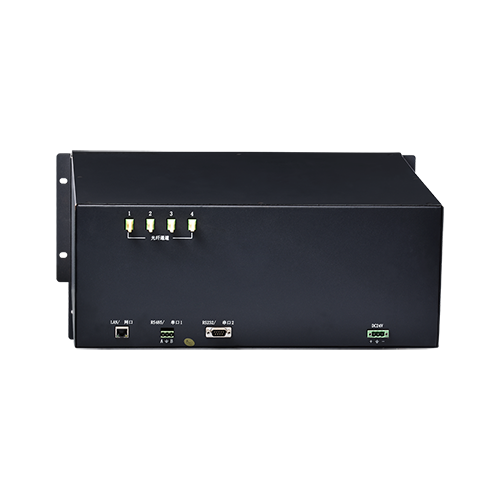

主机图片
工作环境	-20℃~+65℃，≤97%PH，海拔≤4000m
工作电源	DC24V(配AC220V适配器)
通道数	4通道
单通道测量距离	≤10公里
测温光缆参数	62.5/125μm
测温范围	0~150℃
测温精度	±0.5℃
空间分辨率	0.5米
单通道测量时间	≤5S
通讯接口	RS232/以太网
报警输出	现场声光报警
主要应用场合	管廊、电缆沟、轨道交通、石化储罐、粮仓等
尺寸及安装	标准4U机箱，安装到机柜内(机柜我司可配套提供)

光纤测温技术解析

WL-TXF-DTS10分布式光纤感温火灾监测系统基于分布式光纤传感技术,利用光纤中拉曼散射光信号对温度的敏澸特性,实现对温度变化的精确测量。其光纤分析仪是系统的核心组成部分,主要功能是实现信号的发射、接收、滤波、放大、和信号处理、数据分析和输出。
