览通profinet网线type a     览通profinet网线     览通profint通信网线   览通profinet type a    览通4芯profinet通讯网线   览通绿色profinet网线pvc

1.profinet网线芯线颜色意义: 黄色TD+/橙色TD-用于发送信号，白色RD+/蓝色RD-用于接收信号。

2.目前profinet支持百兆工业以太网100BASE-TX，采用两对双绞屏蔽线（星绞结构),通常分为 A类型 单股铜丝 用于固定布线。

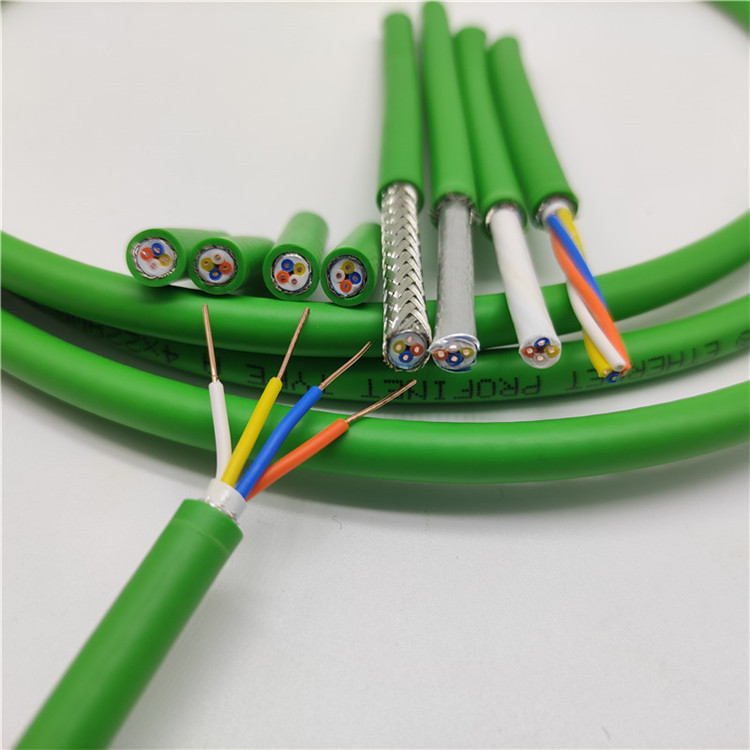

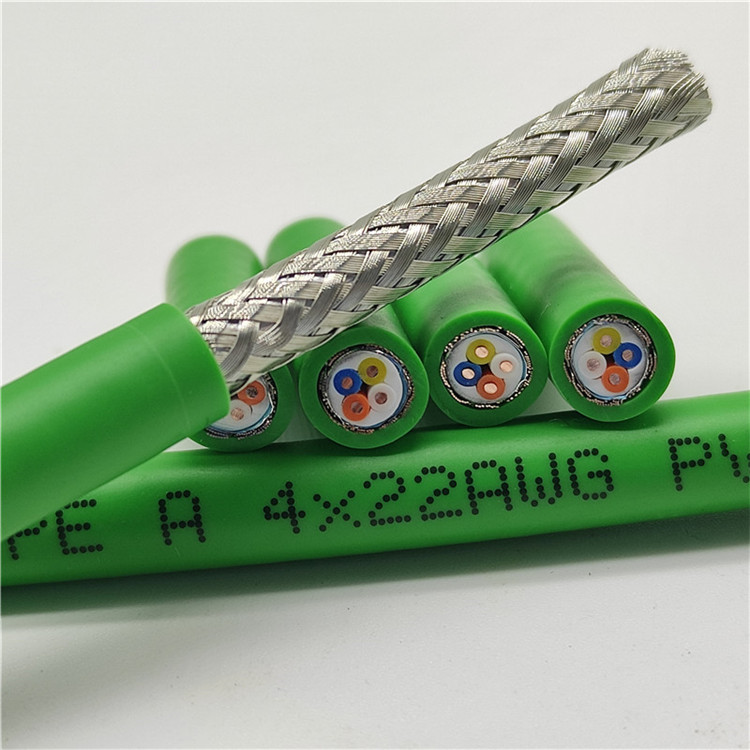

profinet电缆结构

导体：实心裸铜导体 22awg/1 铜丝近似直径：0.64mm  截面积0.34mm2

绝缘：PE

颜色：白色，黄色，蓝色，橙色 四芯星绞结构

内护套:PVC

屏蔽：铝箔屏蔽加镀锡铜编织

外护套:PVC

外护套颜色：绿色（近似RAL6018）

近似外径:6.5mm

订货号:ZL5201016

览通profinet网线type a

profinet电缆参数

温度范围

固定应用：

PVC:-40℃~80℃

测试电压

2000V/min(AC）

特性阻抗

100±15Ω

绝缘电阻

≥5GΩkm

导体直流电阻（20℃）

≤60Ω/km

弯曲半径

固定应用:

10D(D=电缆直径)

览通profinet网线type a
