2.产品结构特点

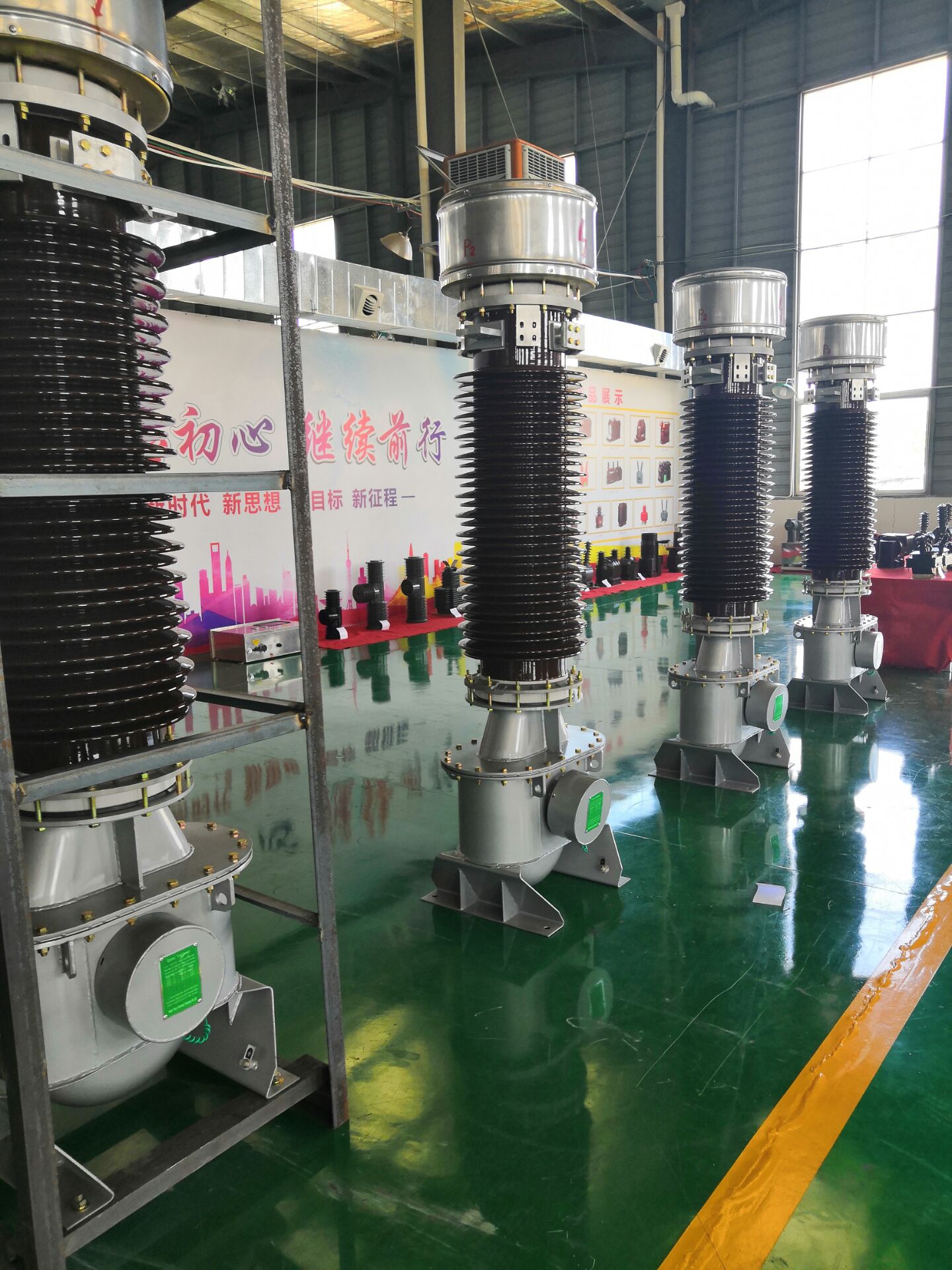

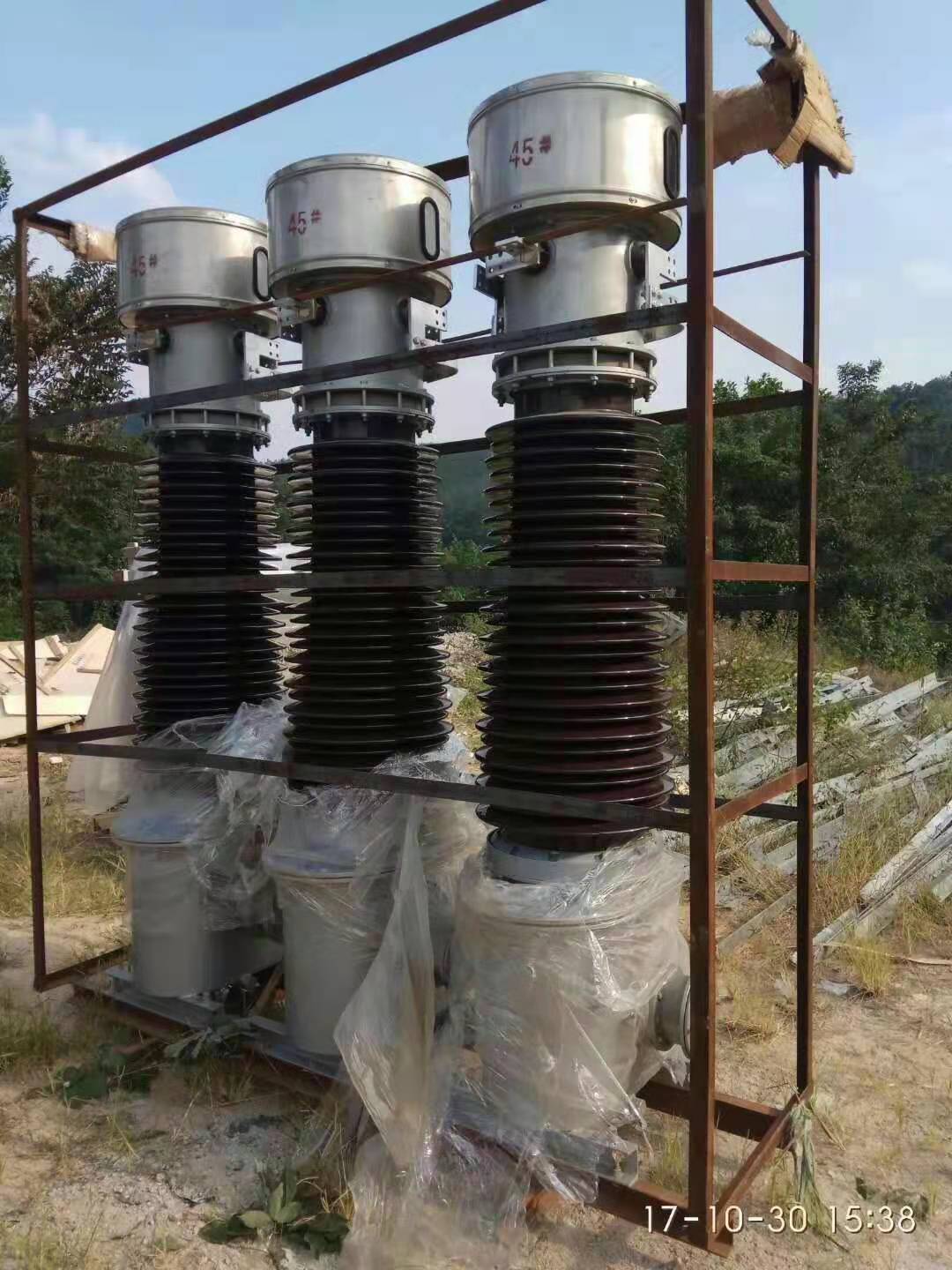

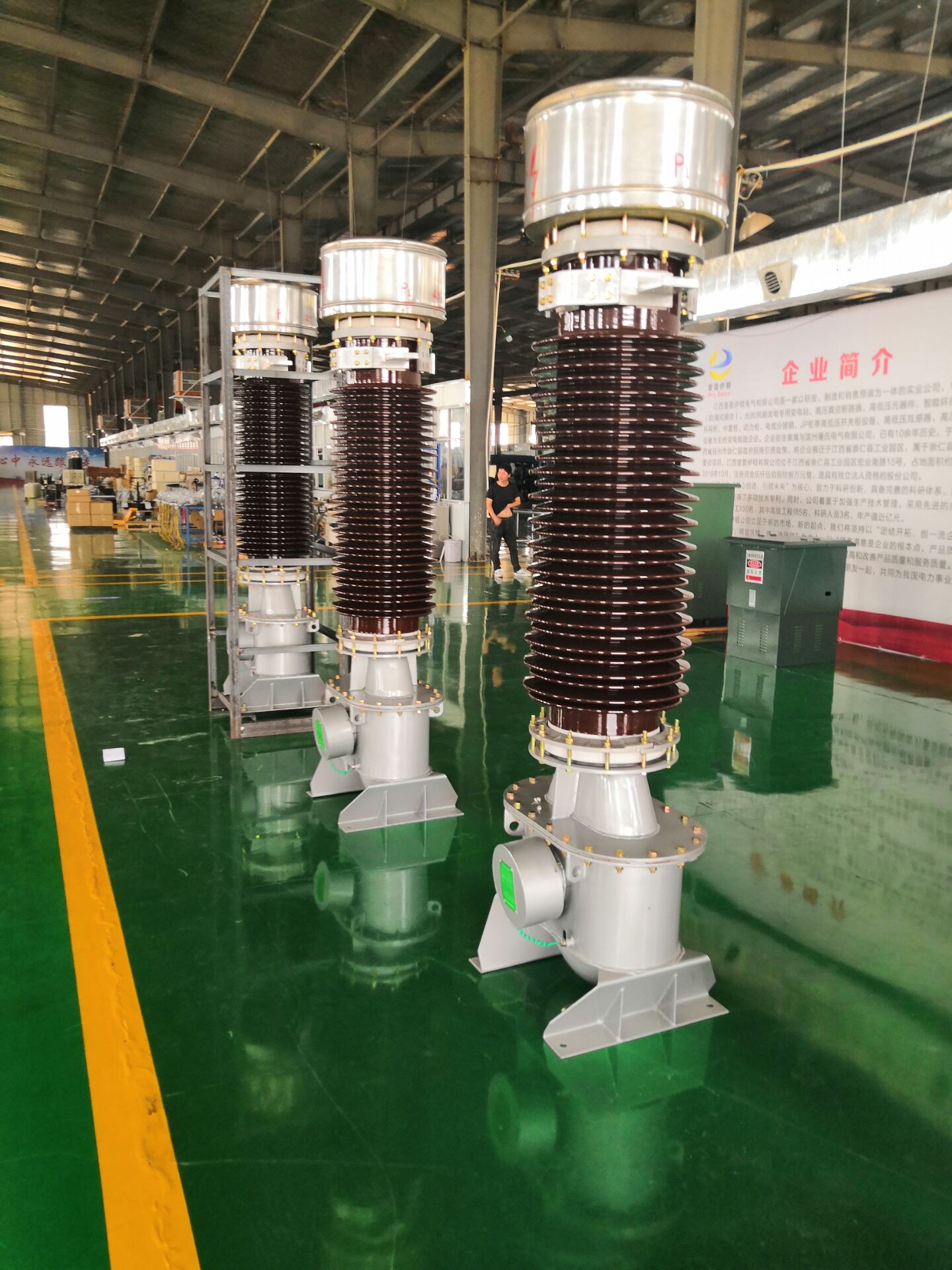

本型互感器为油浸式结构，由油箱、器身、瓷套、储油柜、膨胀器等部分构成。器身浸在变压器油中，由一次绕组和二次绕组组成。一次绕组为“U”型。2*400A及以下产品线芯导线为纸包扁铜线，2*500至2*1000A产品线芯导线为两瓣半圆铝管。主绝缘为电容型油纸绝缘，用高压电缆纸包绕在一次绕组的线芯上，其间设若干个电容屏，内屏接高电位，外屏接地（外屏并叫末屏或地屏）。一次绕组线芯导线分两段，共四个出头，连接到储油柜引出，通过改变储油柜外连接片的接线方式以改变电流比。器身的二次绕组固定在一次绕组下部的支架上。

所有二次绕组出头及一次绕组的外屏出头都接到油箱上的接线盒内引出。本型互感器为减极性，当一次电流由P1向P2时，二次电流从S1流出经外部回路流向S2或S3。接线盒下部设有接线夹，外部联线通过接线夹接至盒内。接线盒蚋及油箱底部均设有接地螺栓，可供二次绕组及整个产品接地之用。油箱由钢板焊接而成，底架设有四个吊孔，可供起吊产品用。

本型互感吕为全密封结构。产品顶部装有金属膨胀器，以补偿变压器油体积因温度不同而发生的变化，并使油与外界空气隔离，防止了产品吸潮及变压器油的老化，提高了产品的使用寿命，增加了产品的运行的可靠性，同时大大减少了运行维护工作量。膨胀器有油面高度指示线视察窗，可供检查产品油面高度用。

3.技术数据

3.1额定工作电压：110/√3KV

3.2工作电压：126/√3KV

3.3额定频率：    50HZ

3.4极性：   减

3.5额定一次电流：

2*50；   2*75；   2*100；

2*150；  2*200；  2*300；

2*400；  2*500；  2*600；

2*750；  2*1000；

3.6额定二次电流：1或5  A

3.7二次绕组组合；
