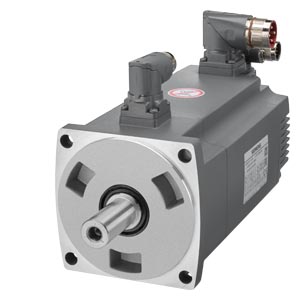

1FL6096-1AC61-2AG1

西门子电机SIMOTICS S-1FL6-1FL6 工作电压 三相交流 400 V PN=7 kW；NN=2000 U/min M0=40 Nm；MN=33.4 Nm 轴高度 90 mm 带弯 插头；增量编码器 2500 增量/转 光滑的轴，公差 N 无驻车制动器 防护等级 IP65 带密封圈 SINAMICS V70&V90

与控制系统的连接快捷简单
西门子一站式提供所有组件
快速便捷的伺服优化和机械优化
简单易用的 SINAMICS V-ASSISTANT 调试工具
通用 SD 卡参数复制
不同的电机轴高完美满足各种应用的需要
运行可靠
更宽的电压范围：200 V ... 240 V –15% / +10% (230V 型) 及 380 V ... 480 V –15% / +10% (400V 型)
高品质的电机轴承
电机防护等级 IP 65，轴端标配油封
集成安全扭矩停止（STO）功能
驱动与电机可靠组合
SIMOTICS S-1FL6, 低惯量 (LI) ，适用于高动态性能

SIMOTICS S-1FL6, HI, 轴高 95, 65, 45 mm
技术数据
轴高*:           20 mm, 30 mm, 40 mm, 50 mm
额定扭矩:        0.16 Nm 至 6.37 Nm
额定/速度:   3000 rpm / 5000 rpm
编码器:          增量式 TTL 2500 S/R (13 位)
防护等级:        IP65
选件:            抱闸
轴类型:          光轴或平键
SIMOTICS S-1FL6, 高惯性 (HI) ，适用于平稳运行性能

SIMOTICS S-1FL6, HI, 轴高 95, 65, 45 mm
技术数据
轴高*:           45 mm, 65 mm, 95 mm
额定扭矩:        1.27 Nm 至 33.40 Nm
额定/速度:   2000 rpm / 3000 rpm
编码器:          增量式编码器 TTL 2500 S/R (13 位 分辨率)
                绝对值编码器 (20 位 分辨率)
防护等级:        IP65
选件:            抱闸
轴类型:          光轴或平键
SINAMICS V90 适用于 SIMOTICS S-1FL6 伺服电机, 低惯量(LI), 200 V … 240 V

SINAMICS V90 LI, 外形尺寸 A - D
技术数据
功率范围:    1AC  0.05 kW … 0.75 kW
              3AC  0.05 kW … 2 kW
电压:        1AC 200 V…240 V (-15 % / +10 %)
              3AC 200 V…240 V(-15 % / +10 %)
控制模式:    外部脉冲位置控制、内部设定值位置控制、速度控制、扭矩控制
防护等级:      IP20
SINAMICS V90 ，适用于SIMOTICS S-1FL6 伺服电机，高惯量(HI)，380 V … 480 V

SINAMICS V90 HI, 外形尺寸 AA - C
技术数据
功率范围:    3AC  0.4 kW…7 kW
电压:        3AC  0.4 kW…7 kW
控制模式:    外部脉冲位置控制、内部设定值位置控制、速度控制、扭矩控制
防护等级:    IP20


西门子V90伺服驱动器产品 亮点:
一、高性价比
作为西门子 发布的一款标准型产品,西门子V90伺服驱动器驱动器将多种控制模式集于一体,支持外部脉冲位置控制、内部设定值位置控制、速度和扭矩控制,适用于多样化的应用场合。同时,全功率驱动器(0.4-7kW)还标配内置制动电阻。西门子V90伺服驱动器丰富且高度集成的模式,使其具有更高的性价比。
二、伺服性能优化
通过实时参数自动优化和自动谐振抑制功能,西门子V90伺服驱动器能够兼顾设备 平滑运行和高动态性能。此外,它还支持*为1MHz脉冲输入和20位高分辨率*值编码器,充分保证了高精度定位,降低低速脉动。伺服电机的3倍过载能力,以及驱动器与电机的*匹配,保证了更为优化的伺服性能,提高机器生产率和稳定性。
三、操作简便
西门子V90伺服驱动器在设计上充分考虑了产品易用性,采用直观简洁的SinamicsV-Assistant调试工具,方便快捷地实现参数设定、试运行、排障和监控等功能。西门子V90伺服驱动器提供丰富的接口,能满足多种应用需求;双通道脉冲接口可以便捷地实现驱动器与PLC或运动控制器的连接;端子在提供默认参数分配的基础上支持接口自定义,保证标准应用方便性的同时,也为特殊应用提供了灵活性。
四、运行可靠
西门子V90伺服驱动器采用高品质的PCB涂层,与之配套的SimoticsS-1FL6电机具有IP65防护等级,电机轴伸端标配油封。电缆连接口采用坚固的金属接头,确保驱动系统在严苛环境中也能稳定可靠地平稳运行。集成安全扭矩停止功能(STO)能更好的确保机器和操作人员的安全。
