LW36-40.5KV户外高压六氟化硫断路器

安装使用说明书

1． 概述

1．1 LW36-40.5（T）型户外高压六氟化硫路器是三相交流50赫兹的户外高压电气设备；适用于40.5kV输配电系统的控制和保护；也可用于联络断路器及开合电容器组的场合；并可内附电流互感器供测量与保护用。

1．2 LW36-40.5（T）型断路器配用CT10型弹簧操动机构。

1．3 断路器符合国家标准GB1984-1989《交流高压断路器》和国际电工委员会标准IEC60056：1987《高压交流断路器》的要求。

1．4 断路器的主要特点

a． 开断性能优良，燃弧时间短，电寿命长，在额定电压下连续开断25千安20次不检修，不更换六氟化硫气体；

b． 绝缘可靠，气压在零表压时可耐受40.5千伏10分钟；

c． 机械可靠性高，合闸能力强，能频繁操作；

d． 开合电容器组电流400安无重燃；

e． 切空长线25、50公里无重燃；

f． 结构简单、体积小，不检修周期长。

1．5  使用环境条件

a  海拔高度：不超过2500;米；高原型4000米；

b  环境温度：-30℃—+40℃（特殊要求-40℃—+40℃）；

c  相对湿度：日平均不大于95 %，月平均不大于90 %（25℃）；

d  风速：不大于35米 / 秒；

e  污秽等级为III级；瓷套爬距为1050mm（1320mm）（公称爬电比距不低于25 mm / kV）。

f  没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合。

2  主要技术参数

2．1  LW36-40.5（T）型断路器的主要技术参数见表1。

2．2  断路器装配调整参数见表2。

3  结构及工作原理

3．1  断路器有平行传动（外型见图1、图3）和垂直传动即L型（外型见图2、图4）两种方式，内部结构见图5。

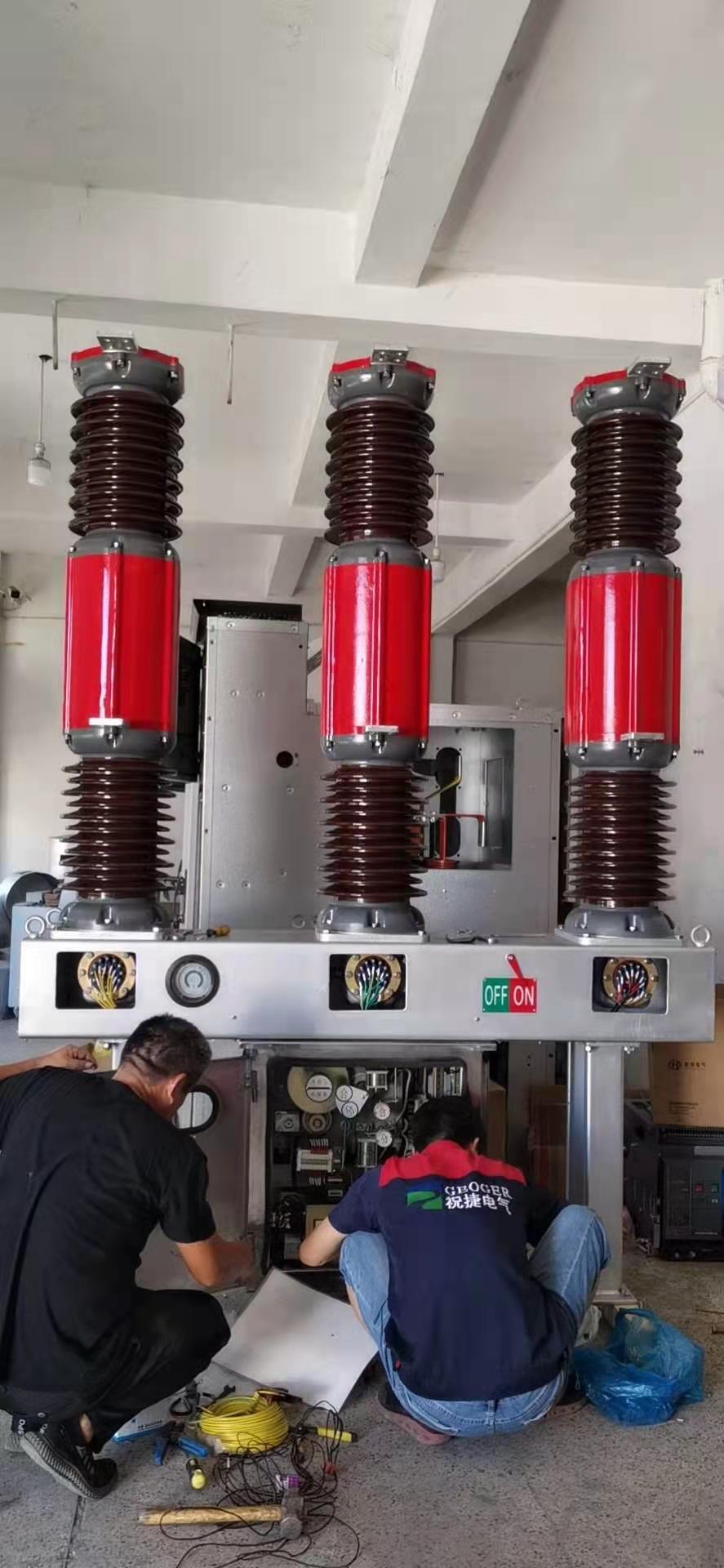

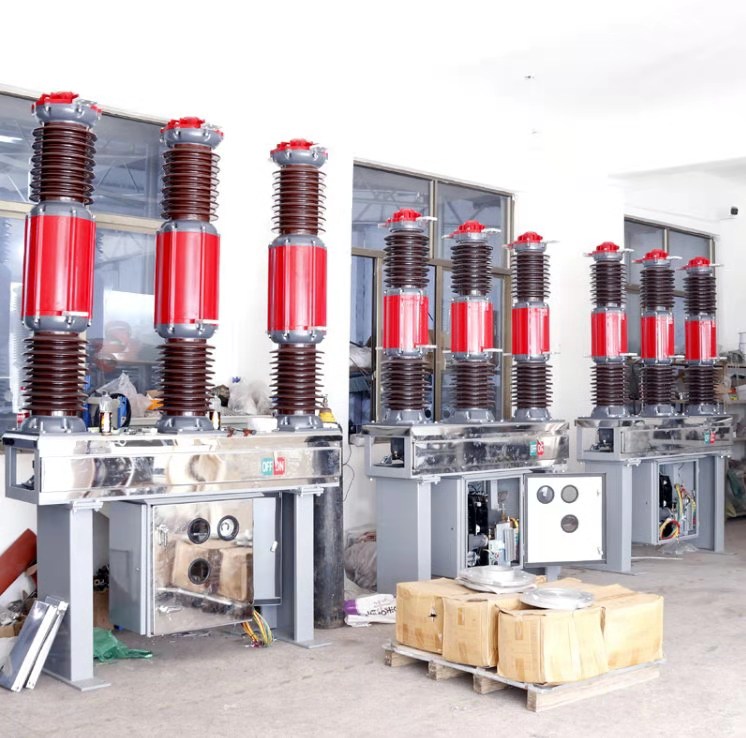

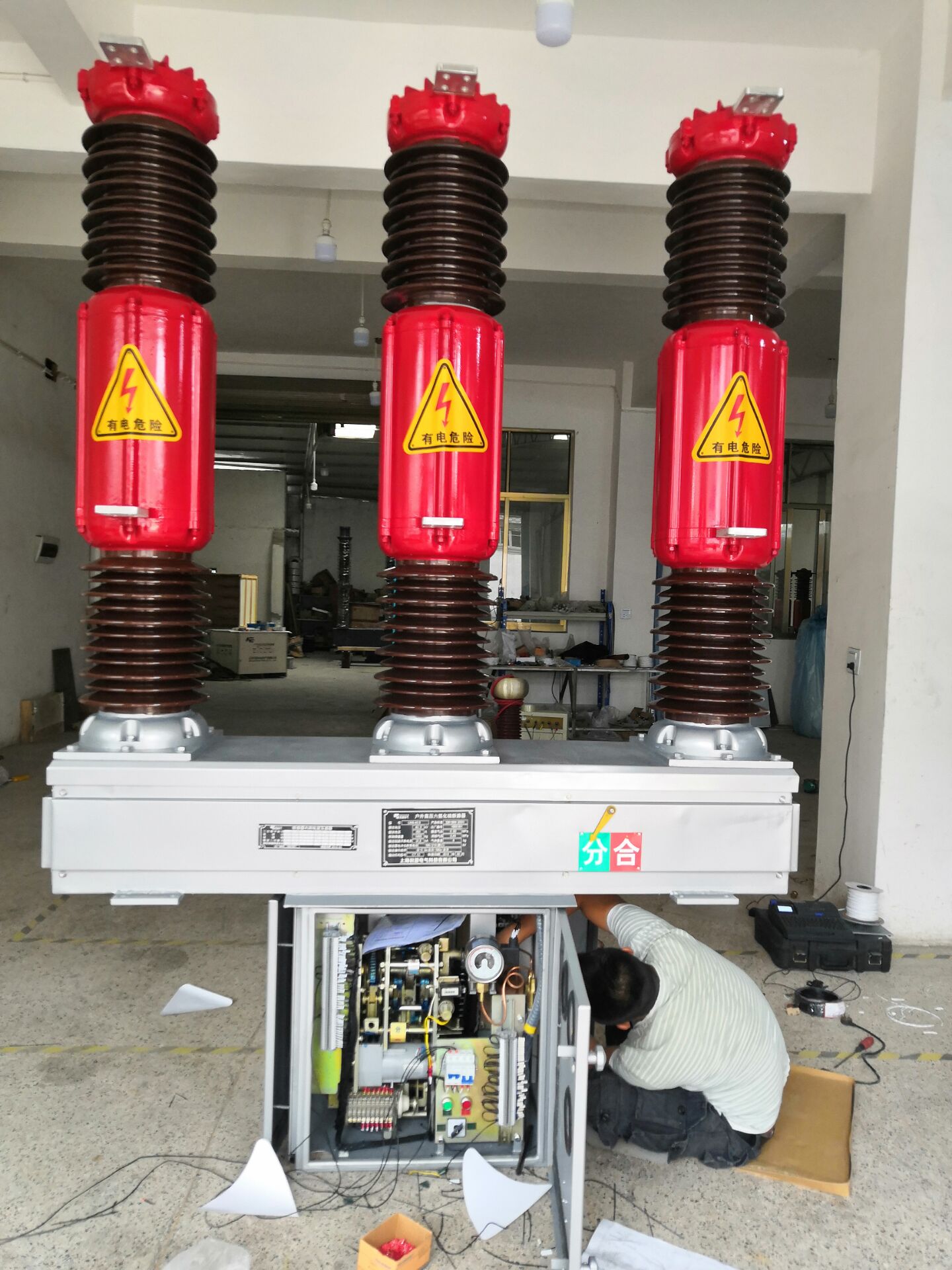

     断路器为瓷柱式结构，三相分立，均具有压气式灭弧室，三相气体通过铜管连通。断路器由支柱瓷瓶、电流互感器、灭弧室、吸附器、传动箱、连杆、底架及弹簧操动机构等部分组成。
