概述

用于建筑配电系统绝缘电缆支接、低压架空绝缘电缆连接、低压绝缘进户电缆支接、路灯配电系统等。
主线：绝缘铜或铝
支线：绝缘铜或铝
可带电或停电作业
穿刺线夹主体采用高强度，抗机械变化和气候变化的绝缘材料制成。
配有紧固力矩螺母的螺钉经抗腐蚀处理，力矩螺母使安装更简便、安全、快捷，其恒定穿刺压力可确保电缆连接达到电气效果。
穿刺线夹具有防水功能，可在水中耐受电压6kV 无击穿现象。
密封防水支线端盖，可防止水浸入支接导线。可根据需要左侧或右侧分支。

WX1 绝缘穿刺线夹选型表

型号	等同型号	主线 (mm2)	分支 (mm2)	电流(A)	螺栓		力矩螺母
					数量	H(mm)
WX041FJ	TTD041FJ	6-35	1.5-10	86	1×M8	13	F1309
WX051FJ	TTD051FJ	16-95	1.5-10	86	1×M8	13	F1309
WX101FJ	TTD101FJ	6-50	2.5(6)-35	200	1×M8	13	F1314
WX151FJ	TTD151FJ	25-95	2.5(6)-35	200	1×M8	13	F1314
WX201FJ	TTD201FJ	35-95	25-95	377	1×M8	13	F1318
WX251FJ	TTD251FJ	50-150	25-95	377	1×M8	13	F1318
WX271FJ	TTD271FJ	35-120	35-120	377	1×M8	13	F1318
WX281FJ	TTD281FJ	50-185	2.5(6)-35	200	1×M8	13	F1314
WX401FJ	TTD401FJ	50-185	50-150	504	2×M8	13	F1318
WX431FJ	TTD431FJ	70-240	16-95	377	2×M10	17	F1720
WX441FJ	TTD441FJ	95-240	50-150	504	2×M10	17	F1725
WX451FJ	TTD451FJ	95-240	95-240	530	2×M10	17	F1725
WX551FJ	TTD551FJ	120-400	95-240	679	2×M10	17	F1737

概述

用于建筑配电系统绝缘电缆支接、低压架空绝缘电缆连接、低压绝缘进户电缆支接、路灯配电系统等。
主线：绝缘铜或铝
支线：绝缘铜或铝
可带电或停电作业
穿刺线夹主体采用高强度，抗机械变化和气候变化的绝缘材料制成。
配有紧固力矩螺母的螺钉经抗腐蚀处理，力矩螺栓安装更简便、安全、快捷，其恒定穿刺压力可确保电缆连接

WX1 耐火阻燃绝缘穿刺线夹选型表

型号	等同型号	主线 (mm2)	分支 (mm2)	电流(A)	螺栓		力矩螺母
					数量	H(mm)
WX041FV0	TTD041FV0	6-35	1.5-10	86	1×M8	13	F1309
WX051FV0	TTD051FV0	16-95	1.5-10	86	1×M8	13	F1309
WX101FV0	TTD101FV0	6-50	2.5(6)-35	200	1×M8	13	F1309
WX151FV0	TTD151FV0	25-95	2.5(6)-35	200	1×M8	13	F1314
WX201FV0	TTD201FV0	35-95	25-95	377	1×M8	13	F1318
WX251FV0	TTD251FV0	50-150	25-95	377	1×M8	13	F1314
WX271FV0	TTD271FV0	35-120	35-120	377	1×M8	13	F1314
WX281FV0	TTD281FV0	50-185	2.5(6)-35	200	1×M8	13	F1314

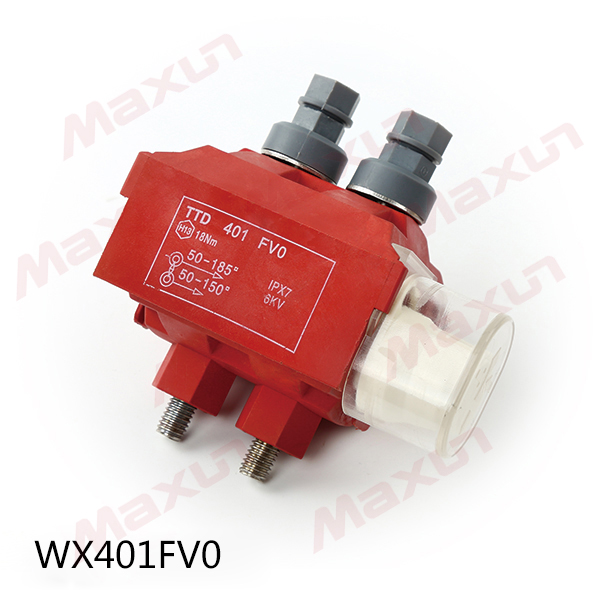

WX401FV0	TTD401FV0	50-185	50-150	504	2×M8	13	F1318
WX431FV0	TTD431FV0	70-240	16-95	377	2×M10	17	F1720
WX441FV0	TTD441FV0	95-240	50-150	504	2×M10	17	F1725
WX451FV0	TTD451FV0	95-240	95-240	530	2×M10	17	F1725
WX551FV0	TTD551FV0	120-400	95-240	679	2×M10	17	F1737

WX1 耐火阻燃绝缘穿刺线夹的安装
