传动箱为钢板焊接构件（图6），其作用是将机构输出的水平运动通过外拐臂、轴及内拐臂转换成断路器动触头的垂直运动；轴的两端装有转动密封圈。在外拐臂的上、下分别装有合闸缓冲器和分闸缓冲器，传动箱侧部的自封阀是断路器充、放气及管道连接的接口，可用于测量断路器水份用。瓷柱式断路器如果带CT时二次线由传动箱侧面引出。
3．2 灭弧原理
断路器的灭弧室为单压力压气式结构：即断路器内充有0.4-0.5Mpa表压的六氟化硫气体，分闸过程中，可动气缸对静止的触座作相对运动，气缸内的气体被压缩，与气缸外的气体形成压力差，高压力的六氟化硫气体通过喷口强烈吹拂电弧，迫使电弧在电流过零时熄灭，一旦分断完毕，此压力差很快就消失，压气缸内外压力恢平衡，由于静止的触座上装有逆止阀，合闸时的压力差非常小。
表2
序号
项目
单位
技术要求
测试条件或测试方法
1
动触头行程
Mm
95±2
测量动触头行程参见图13
2
触头开距
Mm
60±1.5
测量动、静弧触头间距离参见图13
3
极间合闸同期性
Ms
≤3
测量动、静弧触头极间距离之差参见图15
4
极间分闸同期性
Ms
≤2
测量动、静弧触头极间距离之差参见图16
5
主回
路电
阻
uΩ
1600A
2000A
2500A
直流电压降法测量，测量时通以电流100A
LW8-40.5（T）
(带CT)
≤150
≤120
≤100
LW8-40.5（T）
≤120
≤100
≤80
6
刚合速度
M/s
3.2±0.2
额定气压、测量方法参见图15
7
刚分速度
M/s
3.4±0.2
额定气压、测量方法参见图16
8
合闸缓冲行程
Mm
10-1+0.5
在合闸状态下参见图6
9
合闸缓冲的定位间隙
Mm
1-2
在合闸状态下参见图6
10
局部放电
40.5kV
25.7kV
PC
20
额定气压下，用局部放电测量仪，在断路器两出线端施电压40.5kV，停留1分钟测量，再将电压均匀降至25.7kV测量
PC
10
3． 3 互感器
3． 3. 1 互感器两种型号，LW36-40.5（T）·LW型供测量用，LW36-40.5（T）（A）·LW型为10P级，供差动或过流保护用。用户可根据需要装LR-40.5（A）·LW型或LRD-40.5（A）·LW型互感器。每一种规格有四个接头，可以获得三种电流比，利用互感器接线板可以方便的改变电流比，操作时将罩壳打开即可。断路器用常规互感器的技术参数见表4。高精度电流互感器的技术参数见表3。
表3 LW36-40.5（T）断路器内附高精度电流互感器技术参数
06
17
2025

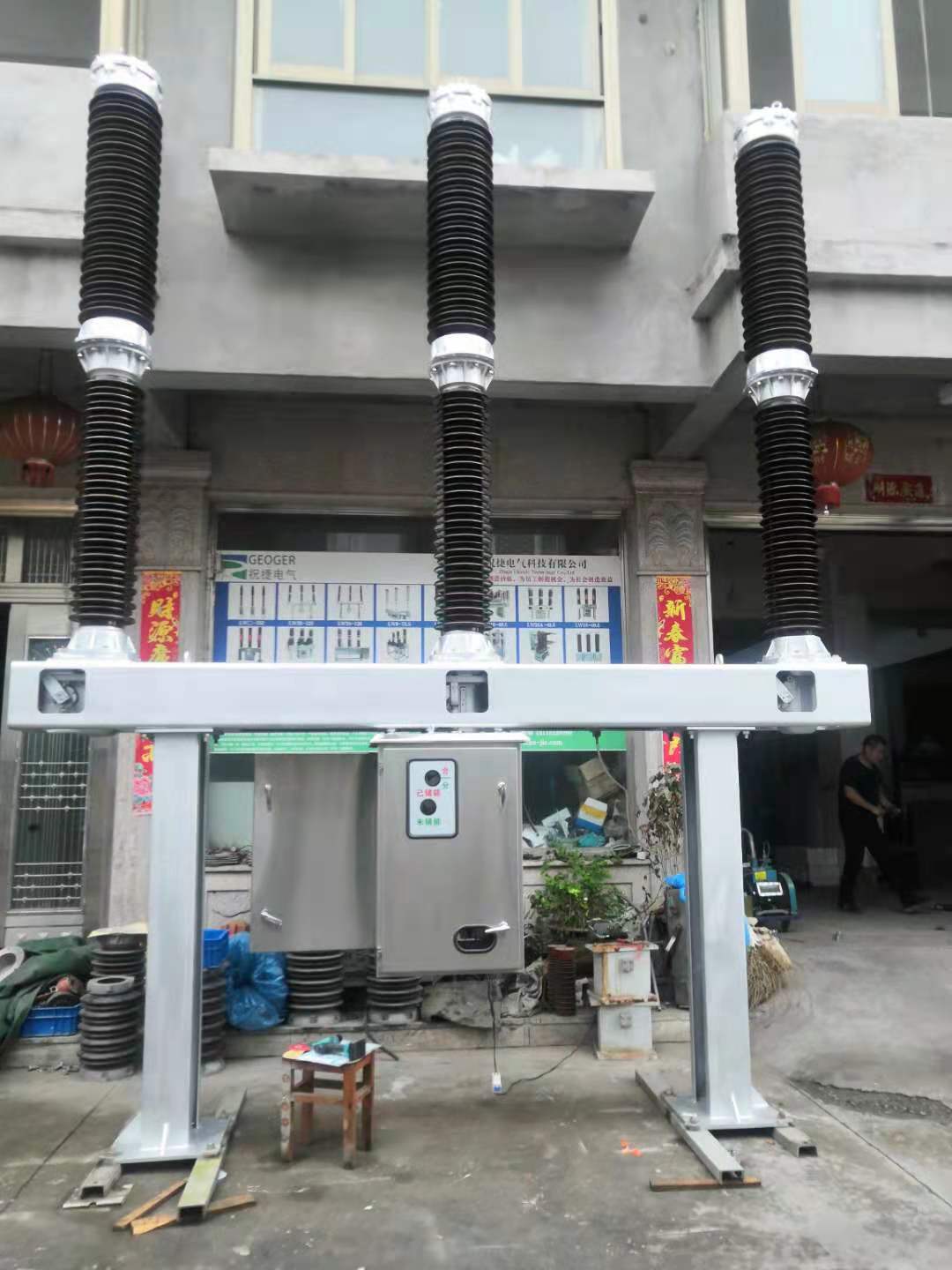

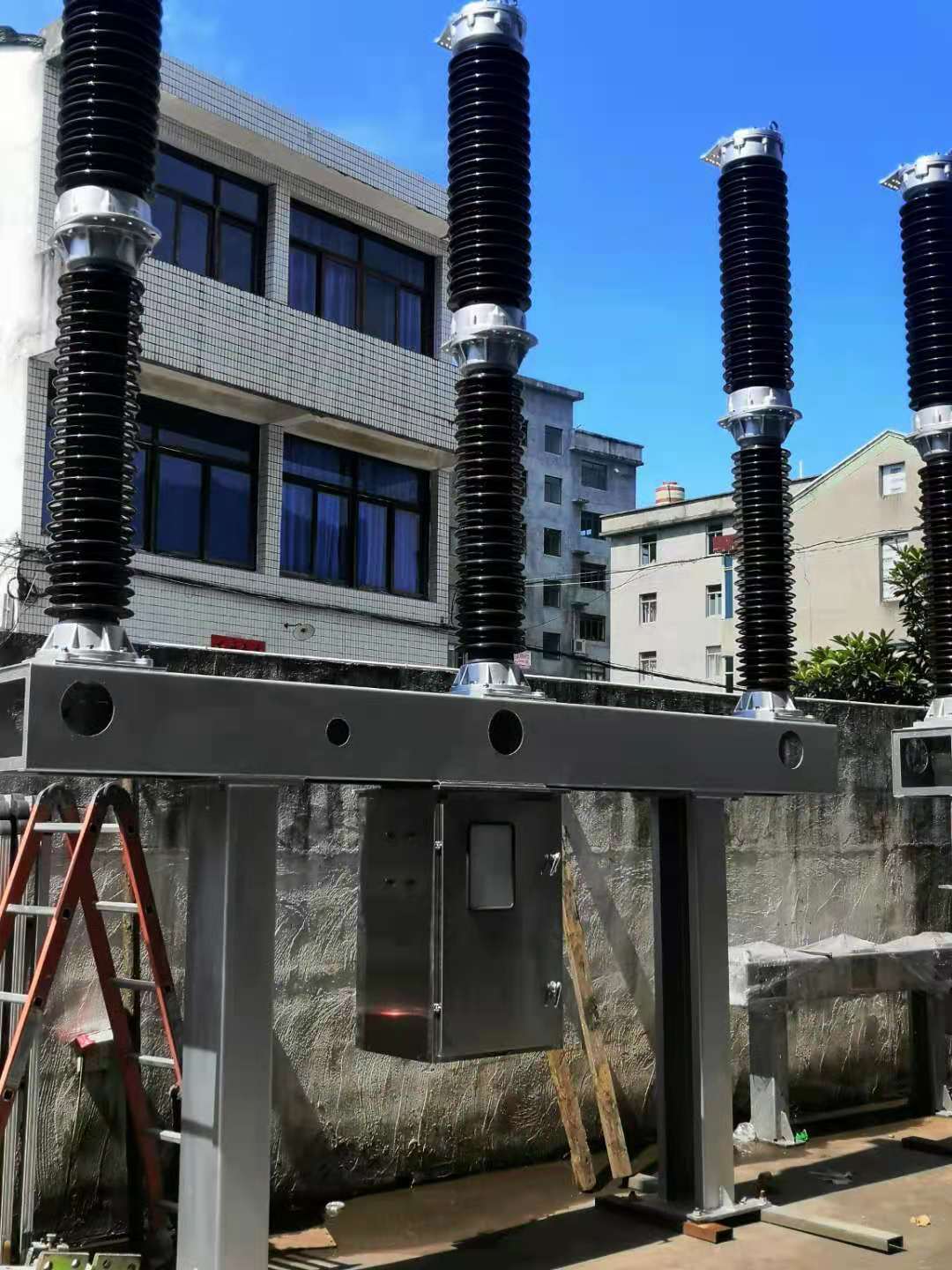

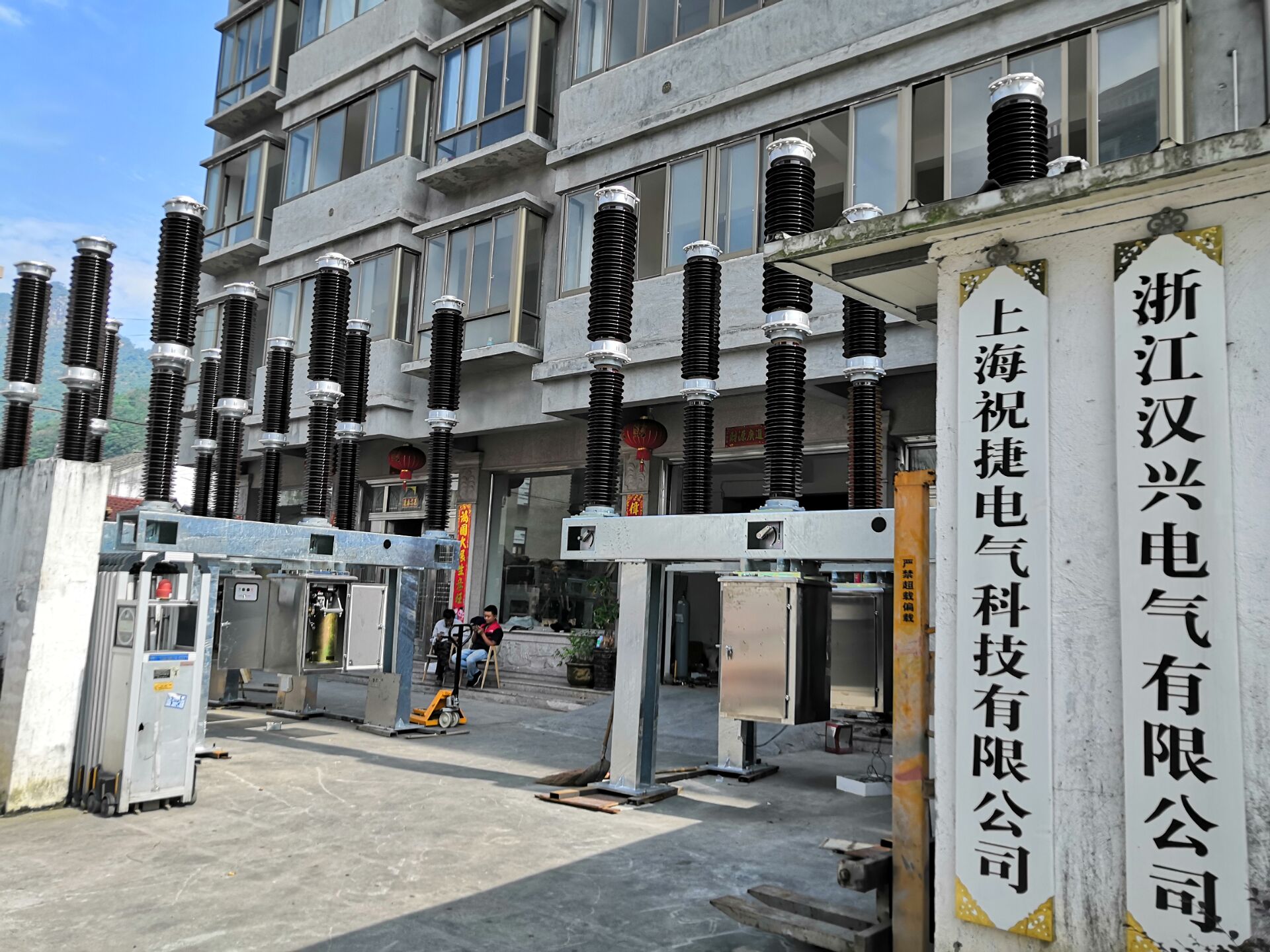

110KV六氟化硫断路器LW36-126/3150-31.5 LW36-110
来源:[上海祝捷电气科技有限公司]
联系人：曹先生
手机：13641820481
电话：021-31019117
传真：021-31019117
QQ：824359551
Email：824359551@qq.com
地址：上海上海市松江区松江区九亭大街110弄38号
品牌：祝捷电气
价格：70000.00
元/台
供应地：上海上海市
产品型号：LW36-126/3150-31.5
