中空旋转平台
1.工作物可直接锁固
旋转盘面可直接锁固工作物，提升工件装载之方便性。
2.配线方便
此旋转平台为中空式设计，无论是配线或配管均方便。
3.高精度
定位精度小于1arcmin重复精度可达±5 arcsec。
4.运转动作平稳
盘面转动平稳、顺畅，且定位快速
5.适用各种马达
中空旋转平台可采用各种厂牌之伺服马达或步进马达驱动。
公司在售的高精密中空旋转平台法兰尺寸主要为60mm、85mm、130mm、200mm，大口径中心孔穿线更便利，轴承与转台一体化设计使得刚性更强，高转矩齿轮支持更大负载，转台弧秒级精度，大减速比，可正装、侧装与倒装，轻松搭配各厂家步进马达或伺服。
中空轴旋转平台也被称之为中空旋转平台，具备特有的中空轴结构可供线、管等连接部件隐藏安装，高刚性高减速比使其具高负载能力，速度与精度的结合可取代DD马达与凸轮分割器。
中空旋转平台
品牌：巴普曼
型号：BPHT80
减速比：1:10
马达种类：各品牌200W伺服马达
旋转平台轴承：交叉滚子轴承
容许转矩/径向载荷：8N.m/T
容许转速:300rpm
容许轴向负载:15kgf
容许惯性力矩负荷:10N.m
定位精度:±5
重覆定位精度:±5（0.001°）
旋转平台平行度：±0.005mm
同心度：±0.01mm
防护等级：40
精度寿命：20000H
重量：8.5kg


中空旋转平台_定位准确
中空旋转平台选型：产品选型先从本身的实际需求开始。
1.负载类型：圆盘，长杆，长圆柱等
2.负载的总重量：5KG，10KG，50KG等等
3.负载的工作半径：工作半径是指以旋转平台为中心工作的大范围。
4.旋转角度和相应时间：旋转90°，180°，360°等角度需要的时间（不含中间停顿时间）
5.转动惯量的计算，电机大小的选型。
6.另外，还需要考虑到安装方式，是否频繁正反转等情况，这些会影响到产品的使用寿命。

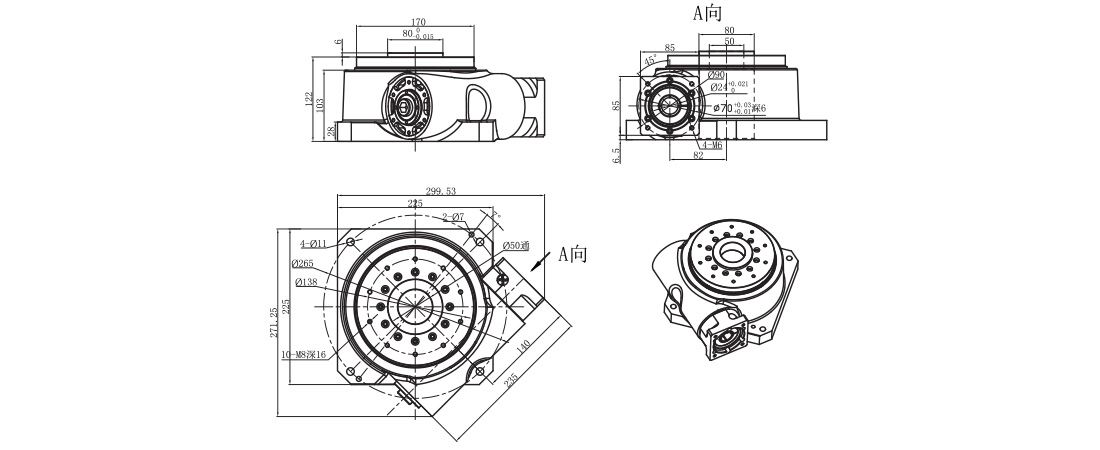

中空旋转平台安装图：
