精密中空旋转平台-代替中国台湾品牌
产品特点
1.中空结构式的设计，配线配管都方便使用，马达任意配置。
2.高输出、高刚性、高精度、高效率、高硬度齿面、低噪音；
3.旋转面可直接锁固工作物，提升工件装载之方便性；
4.高精度，定位精度小于1arcmin，重複精度可达±5arcsec；
5.盘面转动平稳顺畅、且定位快速，可搭载各种厂家的伺服和步进电机
中空旋转平台
品牌：巴普曼
型号：BPHT48
减速比：1:10
马达种类：各品牌200W伺服马达
旋转平台轴承：交叉滚子轴承
容许转矩/径向载荷：8N.m/T
容许转速:300rpm
容许轴向负载:15kgf
容许惯性力矩负荷:10N.m
定位精度:±5
重覆定位精度:±5（0.001°）
旋转平台平行度：±0.005mm
同心度：±0.01mm
防护等级：40
精度寿命：20000H
重量：8.5kg

中空旋转平台

精密中空旋转平台-代替中国台湾品牌
中空旋转平台的安装方法。
首先在定制机械设备安装板时需在安装板上预留出马达出口及安装孔位，以便露出中空旋转平台的马达部分。
然后利用2个定位销孔（有的型号定位销孔与安装孔是共享的），将中空旋转平台安装到机械设备安装板上。再用螺栓将中空旋转平台牢牢固定在安装板上。
使用中空旋转平台上的6处安装螺丝孔安装负载。中空旋转平台上有2个安装负载用的销孔，可用于确定负载的位置，务必将定位销牢牢固定在负载上。

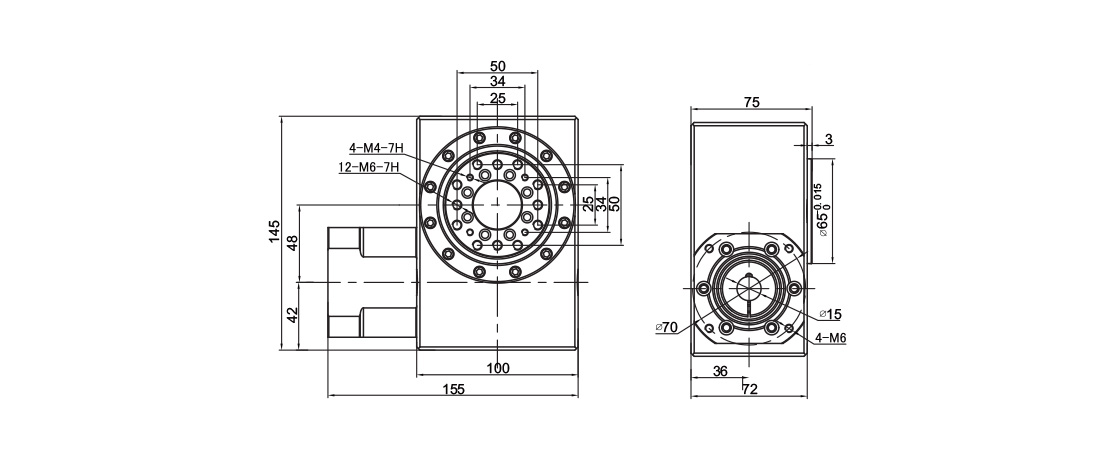

中空旋转平台安装图：
