1）电压保护水平（UP）的选择
1 雷电的特性防雷包括外部防雷和内部防雷。外部防雷以接闪器(避雷针、避雷网、避雷带、避雷线）、引下线、接地装置为主，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针（带、网、线）、引下线等泄放入大地。内部防雷包括防雷电感应、线路浪涌、地电位反击、雷电波入侵以及电磁与静电感应的措施。其基该方法是采用等电位联结，包括直接连接和通过SPD间接连接，使金属体、设备线路与大地形成一个有条件的等电位体，将因雷击和其他浪涌引起的内部设施分流和感应的雷电流或浪涌电流泄放入大地，从而保护建筑物内人员和设备的安全。雷电的特点是电压上升非常快（10μs以内），峰值电压高（数万至数百万伏），电流大（几十至几百千安），维持时间较短（几十至几百微秒），传输速度快（以光速传播），能量非常巨大，是浪涌电压中破坏力的一种。
2 浪涌保护器的分类SPD是电子设备雷电防护中不可缺少的一种装置，其作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击。
2. 1 按工作原理分类按其工作原理分类，SPD可以分为电压开关型、限压型及组合型。⑴电压开关型SPD。在没有瞬时过电压时呈现高阻抗，一旦响应雷电瞬时过电压，其阻抗就突变为低阻抗，允许雷电流通过，也被称为"短路开关型SPD"。⑵限压型SPD。当没有瞬时过电压时，为高阻抗，但随电涌电流和电压的增加，其阻抗会不断减小，其电流电压特性为强烈非线性，有时被称为"钳压型SPD"。⑶组合型SPD。由电压开关型组件和限压型组件组合而成，可以显示为电压开关型或限压型或两者兼有的特性，这决定于所加电压的特性。
2.2按用途分类按其用途分类，SPD可以分为电源线路SPD和信号线路SPD两种。
2.2.1电源线路SPD由于雷击的能量是非常巨大的，需要通过分级泄放的方法，将雷击能量逐步泄放到大地。在直击雷非防护区（LPZ0A）或在直击雷防护区（LPZ0B）与防护区（LPZ1）交界处，安装通过Ⅰ级分类试验的浪涌保护器或限压型浪涌保护器作为级保护,对直击雷电流进行泄放，或者当电源传输线路遭受直接雷击时，将传导的巨大能量进行泄放。在防护区之后的各分区（包含LPZ1区）交界处安装限压型浪涌保护器，作为二、三级或更高等级保护。第二级保护器是针对前级保护器的残余电压以及区内感应雷击的防护设备，在前级发生较大雷击能量吸收时，仍有一部分对设备或第三级保护器而言是相当巨大的能量，会传导过来，需要第二级保护器进一步吸收。同时，经过级防雷器的传输线路也会感应雷击电磁脉冲辐射。当线路足够长时，感应雷的能量就变得足够大，需要第二级保护器进一步对雷击能量实施泄放。第三级保护器对通过第二级保护器的残余雷击能量进行保护。根据被保护设备的耐压等级，假如两级防雷就可以做到限制电压低于设备的耐压水平，就只需要做两级保护；假如设备的耐压水平较低，可能需要四级甚至更多级的保护。选择SPD，首先需要了解一些参数及其工作原理。
⑴ 10/350μs波是模拟直击雷的波形，波形能量大； 8/20μs波是模拟雷电感应和雷电传导的波形。
⑵标称放电电流In是指流过SPD、8/20μs电流波的峰值电流。
⑶放电电流Imax又称为通流量，指使用8/20μs电流波冲击SPD一次能承受的放电电流。
⑷持续耐压Uc(rms）指可连续施加在SPD上的交流电压有效值或直流电压。
⑸残压Ur指在额定放电电流In下的残压值。
⑹保护电压Up表征SPD限制接线端子间的电压特性参数，其值可从值的列表中选取，应大于限制电压的值。
⑺电压开关型SPD主要泄放的是10/350μs电流波，限压型SPD主要泄放的是8/20μs电流波。
2.2.2信号线路SPD信号线路SPD其实就是信号避雷器，安装在信号传输线路中，一般在设备前端，用来保护后续设备，防止雷电波从信号线路涌入损伤设备。
1）电压保护水平（UP）的选择UP 值不应超过被保护设备耐冲击电压额定值，UP 要求SPD 与被保护的设备的绝缘应有良好配合。在低压供配电系统装置中，设备均应具有一定的耐受电涌能力，即耐冲击过电压能力。当无法获得220/380V 三相系统各种设备的耐冲击过电压值时，可按IEC 60664-1 和GB 50057-1994（2000 版）的给定指标选用。
2）标称放电电流In 的（冲击通流容量）选择流过SPD、8/20 μs 电流波的峰值电流。用于对SPD 做II 级分类试验，也用于对SPD 做I 级和II 级分类试验的预处理。事实上，In 是SPD 不发生实质性破坏而能通过规定次数(一般为20 次)、规定波形（8/20 μs）的限度的冲击电流峰值。3）放电电流Imax（极限冲击通流容量）的选择流过SPD、8/20 μs 电流波的峰值电流，用于II 级分类试验。Imax 与In 有许多相同点，他们都是用8/20 μs 电流波的峰值电流对SPD 做II 级分类试验。不同之处也很明显，Imax 只对SPD 做一次冲击试验，试验后SPD 不发生实质性破坏；而In 可以做20次这样的试验，试验后SPD 也不能有实质性破坏。因此，Imax 是冲击的电流极限值，所以放电电流也称为极限冲击通流容量。
显然，Imax>In。工作原理/浪涌保护器 编辑浪涌保护器浪涌保护器图册浪涌保护器（Surge protection Device）是电子设备雷电防护中不可缺少的一种装置，过去常称为"避雷器"或"过电压保护器"英文简写为SPD.浪涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。浪涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。用于浪涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等[1] 。
基本元件/浪涌保护器 编辑浪涌保护器浪涌保护器图册⒈放电间隙（又称保护间隙）：它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线（PE）相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。这种放电间隙的两金属棒之间的距离可按需要调整，结构较简单，其缺点是灭弧性能差。改进型的放电间隙为角型间隙，它的灭弧功能较前者为好，它是靠回路的电动力F作用以及热气流的上升作用而使电弧熄灭的。
⒉气体放电管：它是由相互离开的一对冷阴板封装在充有一定的惰性气体（Ar）的玻璃管或陶瓷管内组成的。为了提高放电管的触发概率，在放电管内还有助触发剂。这种充气放电管有二极型的，也有三极型的，气体放电管的技术参数主要有：直流放电电压Udc；冲击放电电压Up（一般情况下Up≈（2～3）Udc；工频耐受电流In；冲击耐受电流Ip；绝缘电阻R（>109Ω）；极间电容（1-5PF）气体放电管可在直流和交流条件下使用，其所选用的直流放电电压Udc分别如下：在直流条件下使用：Udc≥1.8U0（U0为线路正常工作的直流电压）在交流条件下使用：U dc≥1.44Un（Un为线路正常工作的交流电压有效值）
⒊压敏电阻：它是以ZnO为主要成分的金属氧化物半导体非线性电阻，当作用在其两端的电压达到一定数值后，电阻对电压十分敏感。它的工作原理相当于多个半导体P-N的串并联。压敏电阻的特点是非线性特性好（I=CUα中的非线性系数α），通流容量大（～2KA/cm2），常态泄漏电流小（10-7～10-6A），残压低（取决于压敏电阻的工作电压和通流容量），对瞬时过电压响应时间快（～10-8s），无续流。压敏电阻的技术参数主要有：压敏电压（即开关电压）UN，参考电压Ulma；残压Ures；残压比K（K=Ures/UN）；通流容量Imax；泄漏电流；响应时间。压敏电阻的使用条件有：压敏电压：UN≥[（√2×1.2）/0.7]U0（U0为工频电源额定电压）小参考电压：Ulma≥（1.8～2）Uac （直流条件下使用）Ulma≥（2.2～2.5）Uac（在交流条件下使用，Uac为交流工作电压）压敏电阻的参考电压应由被保护电子设备的耐受电压来确定，应使压敏电阻的残压低于被保护电子设备的而损电压水平，即（Ulma）max≤Ub/K，上式中K为残压比，Ub为被保护设备的而损电压。⒋抑制二极管：抑制二极管具有箝位限压功能，它是工作在反向击穿区，由于它具有箝位电压低和动作响应快的优点，特别适合用作多级保护电路中的末几级保护元件。抑制二极管在击穿区内的伏安特性可用下式表示：I=CUα，上式中α为非线性系数，对于齐纳二极管α=7～9，在雪崩二极管α=5～7.抑制二极管的技术参数击穿电压，它是指在反向击穿电流（常为lma）下的击穿电压，这于齐纳二极管额定击穿电压一般在2.9V～4.7V范围内，而雪崩二极管的额定击穿电压常在5.6V～200V范围内。
⑵箝位电压：它是指管子在通过规定波形的大电流时，其两端出现的电压。
⑶脉冲功率：它是指在规定的电流波形（如10/1000μs）下，管子两端的箝位电压与管子中电流等值之积。
⑷反向变位电压：它是指管子在反向泄漏区，其两端所能施加的电压，在此电压下管子不应击穿。此反向变位电压应明显高于被保护电子系统的运行电压峰值，也即不能在系统正常运行时处于弱导通状态。
⑸泄漏电流：它是指在反向变位电压作用下，管子中流过的反向电流。
⑹响应时间：10-11s⒌扼流线圈：扼流线圈是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。扼流线圈使用在平衡线路中能有效地抑制共模干扰信号（如雷电干扰），而对线路正常传输的差模信号无影响。扼流线圈在制作时应满足以下要求
1）绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。
2）当线圈流过瞬时大电流时，磁芯不要出现饱和。
3）线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿。
4）线圈应尽可能绕制单层，这样做可减小线圈的寄生电容，增强线圈对瞬时过电压的而授能力。
07
02
2024

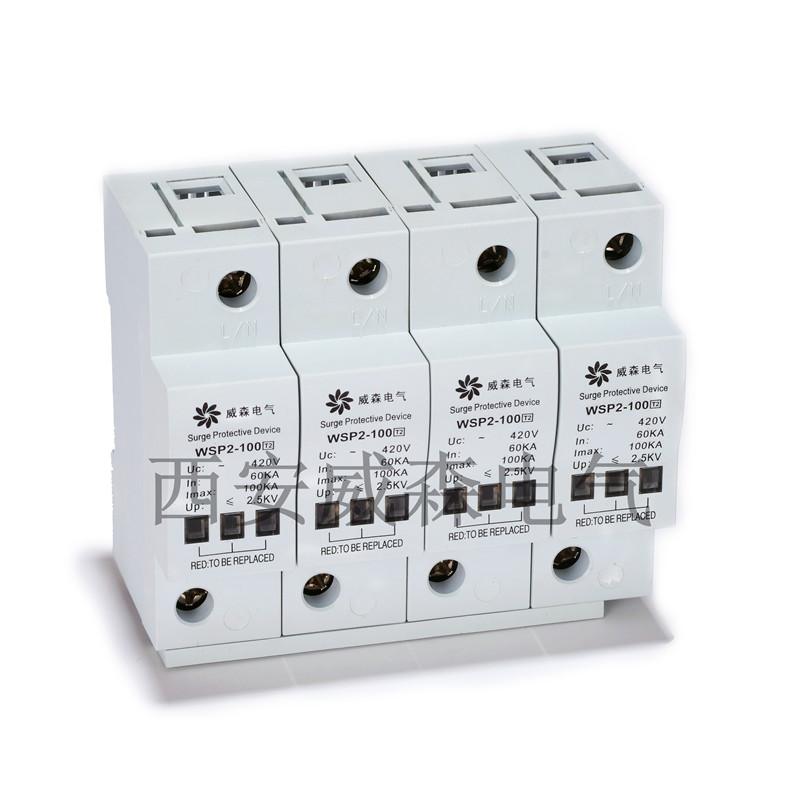

VA150BE1L/385/3PN防雷器威森电气专业供应 浪涌保护器
来源:[西安威森电气有限公司]
联系人：韩女士
手机：18691808189
电话：029-00000000
传真：029-00000000
QQ：2026093422
Email：2026093422@qq.com
地址：陕西省西安市西安市未央区未央路68号时代明丰苑
品牌：威森电气
价格：1.00
元/只
供应地：陕西省西安市
产品型号：VA150BE1L/385/3PN
VA150/3PN防雷保护器的安装位置被选定后，就要选择浪涌保护器的级别了。所有的浪涌保护器根据它们能导入地下的能量来划分不同的级别。越低级别的浪涌保护器的导通需要越高的箝位电压。这就导致了被保护设备上压力的增加。被保护设备越容易受到破坏，越需要选择高级别的浪涌保护器。一般来说，根据特定区域需要的保护级别来划分出不同的安装区域，这样对浪涌保护器的选型就会容易多了，同时对具体的区域需要级别的浪涌保护器提供了概况。考虑在雷电防护总体设计中加入浪涌保护器设计，雷电防护区域可以和浪涌保护器各级过渡区域相整合，而通过各级过渡区域可以知道浪涌保护器的放置位置。（其他标准也是这样推荐的，例如，IEC62305系列或风力发电机具体规定IEC61400-24）
做完评估后需要安装浪涌保护器时，需要给系统找到合适的产品。在IEC61643-12的第6.2段落中，描述了正确选择浪涌保护器的方法。
首先所有被选浪涌保护器的持续工作电压要高于标称工作电压。其次要考虑暂态过电压的产生；如果有产生暂态过电压的危险，那么被选的浪涌保护器电压要低于标称工作电压。
IEC61643-12是一个很好的指导规范，它给设计师提供一些在选择和安装设备来进行过压保护需要考虑的问题的信息。虽然它是一种普遍的标准，但是完全遵循风能行业的需求规范。
可以向世界各地的组求助、交流防雷方面的知识经验，当然也可以向在该领域很有经验工程咨询公司寻求帮助。
也要根据安装处的电流量来选择浪涌保护器。如果特殊位置的短路电流量是未知的，那么要保证选择足够大的浪涌保护器元器件，以便处理"猜测"电流。
判定和描述特殊具体位置的情况在保证浪涌保护器达到保护设备预期效果是很重要的。
还要考虑浪涌保护器的说明书/寿命。因为在安装后的一秒钟内可能会产生瞬态高电势，这可能会毁坏浪涌保护器，在这种情况下，浪涌保护器的寿命就只有一秒钟。
所以也只能根据从生产商那里得到的数据对浪涌保护器进行预期性的评估。假如浪涌保护器发生故障，要保证它不会造成致命的破坏。
当使用浪涌保护器时，要证实它和在它上方的被保护设备能互相配合。如果用保险丝减小浪涌保护器中电流是必要的，那么这些保险丝要能在损坏浪涌保护器之前切断短路电流。还要考虑漏电保护器跳闸的情况。
选择浪涌保护器时，要选不易老化的，在预期瞬时高压下不易被损坏，及发生故障时不易损坏其它电气设备的浪涌保护器。
选择浪涌保护器时，它的箝制电压要和被保护设备所能承受的电压一致。如果浪涌保护器不能保持箝制电压，就要在被保护设备附近安装另外的浪涌保护器。如果多个浪涌保护器同时使用时，正确协调这些浪涌保护器间的关系就很重要了。在两个浪涌保护器之间要选择一个规定的电感，而这个电感可以通过两个浪涌保护器之间固定长度的电缆，或是用规定的电感元件来实现。再次重申，以目前浪涌保护器的发展情况来看，一步实现完全保护的可能性很大。
浪涌保护器（电涌保护器）又称避雷器，简称（SPD）适用于交流50/60HZ，额定电压至380V的供电系统（或通信系统）中，对间接雷电和直接雷响或其他瞬时过压的电涌进行保护，适用于家庭住宅、第三产业以及工业领域电涌保护的要求，具有相对相，相对地，相对中线，中线对地及其组合等保护模式。原始的电涌保护器羊角形间隙，出现于19世纪末期，用于架空输电线路，防止雷击损坏设备绝缘而造成停电。20世纪20年代，出现了铝浪涌保护器，氧化膜浪涌保护器和丸式浪涌保护器。30年代出现了管式浪涌保护器。50年代出现了碳化硅防雷器。70年代又出现了金属氧化物浪涌保护器。现代高压浪涌保护器，不仅用于限制电力系统中因雷电引起的过电压，也用于限制因系统操作产生的过电压。
浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压。本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免于受损。
浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。1、接闪器 Air-termination system
用于直接接受或承受雷击的金属物体和金属结构，如：避雷针、避雷带（线）、避雷网等。
2、引下线 Down conductor system
连接接闪器与接地装置的金属导体。
3、接地装置 Earth termination system
接地体和接地体连接导体的总和。
4、接地体 Earth electrode
埋入地中直接与大地接触的金属导体。也称接地极。直接与大地接触的各种金属构件、金属设施、金属管道、金属设备等可以兼作接地体，称为自然接地体。
5、接地体连接导体 Earth conductor
从电气设备接地端子接到接地装置的连接导线或导体，或从需要等电位连接的金属物体、总接地端子、接地汇总板、总接地排、等电位连接排至接地装置的连接导线或导体。
6、直击雷 Direct lightning flash
直接击在建筑物、大地或防雷装置等实际物体的雷电。
7、地电位反击 Back flashover
雷电流经过接地点或接地系统而引起该区域地电位的变化。地电位反击会引起接地系统电位的变化，可能造成电子设备、电气设备的损坏。
8、雷电防护系统 Lightning protection system（LPS）
减少雷电对建筑物、装置等防护目标造成损害的系统，包括外部和内部雷电防护系统。
8.1外部雷电防护系统 External lightning protection system
建（构）筑物外部或本体的雷电防护部分，通常由接闪器、引下线和接地装置组成，用于防直击雷。
8.2内部雷电防护系统 Internal lightning protection system
建（构）筑物内部的雷电防护部分，通常由等电位连接系统、共用接地系统、屏蔽系统、合理布线、电涌防护器等组成，主要用于减小和防止雷电流在防护空间内所产生的电磁效应。雷电灾害是严重的自然灾害之一，全世界每年因雷电灾害造成的人员伤亡、财产损失不计其数。随着电子、微电子集成化设备的大量应用，雷电过电压和雷击电磁脉冲所造成的系统和设备的损坏越来越多。因此，尽快解决建筑物和电子信息系统雷电灾害防护问题显得十分重要。
随着相关设备对防雷要求的日益严格，安装浪涌保护器(Surge ProtectionDevice,SPD）抑制线路上的浪涌和瞬时过电压、泄放线路上的过电流成为现代防雷技术的重要环节之一。
1 雷电的特性
防雷包括外部防雷和内部防雷。外部防雷以接闪器(避雷针、避雷网、避雷带、避雷线）、引下线、接地装置为主，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针（带、网、线）、引下线等泄放入大地。内部防雷包括防雷电感应、线路浪涌、地电位反击、雷电波入侵以及电磁与静电感应的措施。其基该方法是采用等电位联结，包括直接连接和通过SPD间接连接，使金属体、设备线路与大地形成一个有条件的等电位体，将因雷击和其他浪涌引起的内部设施分流和感应的雷电流或浪涌电流泄放入大地，从而保护建筑物内人员和设备的安全。
雷电的特点是电压上升非常快（10μs以内），峰值电压高（数万至数百万伏），电流大（几十至几百千安），维持时间较短（几十至几百微秒），传输速度快（以光速传播），能量非常巨大，是浪涌电压中破坏力的一种。
2 浪涌保护器的分类
SPD是电子设备雷电防护中不可缺少的一种装置，其作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击。
2. 1 按工作原理分类
按其工作原理分类，SPD可以分为电压开关型、限压型及组合型。
⑴电压开关型SPD。在没有瞬时过电压时呈现高阻抗，一旦响应雷电瞬时过电压，其阻抗就突变为低阻抗，允许雷电流通过，也被称为"短路开关型SPD"。
⑵限压型SPD。当没有瞬时过电压时，为高阻抗，但随电涌电流和电压的增加，其阻抗会不断减小，其电流电压特性为强烈非线性，有时被称为"钳压型SPD"。
⑶组合型SPD。由电压开关型组件和限压型组件组合而成，可以显示为电压开关型或限压型或两者兼有的特性，这决定于所加电压的特性。
2.2按用途分类
按其用途分类，SPD可以分为电源线路SPD和信号线路SPD两种。
2.2.1电源线路SPD
由于雷击的能量是非常巨大的，需要通过分级泄放的方法，将雷击能量逐步泄放到大地。在直击雷非防护区（LPZ0A）或在直击雷防护区（LPZ0B）与防护区（LPZ1）交界处，安装通过Ⅰ级分类试验的浪涌保护器或限压型浪涌保护器作为级保护,对直击雷电流进行泄放，或者当电源传输线路遭受直接雷击时，将传导的巨大能量进行泄放。在防护区之后的各分区（包含LPZ1区）交界处安装限压型浪涌保护器，作为二、三级或更高等级保护。第二级保护器是针对前级保护器的残余电压以及区内感应雷击的防护设备，在前级发生较大雷击能量吸收时，仍有一部分对设备或第三级保护器而言是相当巨大的能量，会传导过来，需要第二级保护器进一步吸收。同时，经过级防雷器的传输线路也会感应雷击电磁脉冲辐射。当线路足够长时，感应雷的能量就变得足够大，需要第二级保护器进一步对雷击能量实施泄放。第三级保护器对通过第二级保护器的残余雷击能量进行保护。根据被保护设备的耐压等级，假如两级防雷就可以做到限制电压低于设备的耐压水平，就只需要做两级保护；假如设备的耐压水平较低，可能需要四级甚至更多级的保护。
选择SPD，首先需要了解一些参数及其工作原理。
⑴ 10/350μs波是模拟直击雷的波形，波形能量大； 8/20μs波是模拟雷电感应和雷电传导的波形。
⑵标称放电电流In是指流过SPD、8/20μs电流波的峰值电流。
⑶放电电流Imax又称为通流量，指使用8/20μs电流波冲击SPD一次能承受的放电电流。
⑷持续耐压Uc(rms）指可连续施加在SPD上的交流电压有效值或直流电压。
⑸残压Ur指在额定放电电流In下的残压值。
⑹保护电压Up表征SPD限制接线端子间的电压特性参数，其值可从值的列表中选取，应大于限制电压的值。
⑺电压开关型SPD主要泄放的是10/350μs电流波，限压型SPD主要泄放的是8/20μs电流波。
2.2.2信号线路SPD
信号线路SPD其实就是信号避雷器，安装在信号传输线路中，一般在设备前端，用来保护后续设备，防止雷电波从信号线路涌入损伤设备。
UP 值不应超过被保护设备耐冲击电压额定值，UP 要求SPD 与被保护的设备的绝缘应有良好配合。
在低压供配电系统装置中，设备均应具有一定的耐受电涌能力，即耐冲击过电压能力。当无法获得220/380V 三相系统各种设备的耐冲击过电压值时，可按IEC 60664-1 和GB 50057-1994（2000 版）的给定指标选用。
2）标称放电电流In 的（冲击通流容量）选择
流过SPD、8/20 μs 电流波的峰值电流。用于对SPD 做II 级分类试验，也用于对SPD 做I 级和II 级分类试验的预处理。
事实上，In 是SPD 不发生实质性破坏而能通过规定次数(一般为20 次)、规定波形（8/20 μs）的限度的冲击电流峰值。
3）放电电流Imax（极限冲击通流容量）的选择
流过SPD、8/20 μs 电流波的峰值电流，用于II 级分类试验。Imax 与In 有许多相同点，他们都是用8/20 μs 电流波的峰值电流对SPD 做II 级分类试验。不同之处也很明显，Imax 只对SPD 做一次冲击试验，试验后SPD 不发生实质性破坏；而In 可以做20次这样的试验，试验后SPD 也不能有实质性破坏。因此，Imax 是冲击的电流极限值，所以放电电流也称为极限冲击通流容量。显然，Imax>In。浪涌保护器（Surge protection Device）是电子设备雷电防护中不可缺少的一种装置，过去常称为"避雷器"或"过电压保护器"英文简写为SPD.浪涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。
浪涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。用于浪涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等[1] 。⒈放电间隙（又称保护间隙）：
它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线（PE）相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。这种放电间隙的两金属棒之间的距离可按需要调整，结构较简单，其缺点是灭弧性能差。改进型的放电间隙为角型间隙，它的灭弧功能较前者为好，它是靠回路的电动力F作用以及热气流的上升作用而使电弧熄灭的。
⒉气体放电管：
它是由相互离开的一对冷阴板封装在充有一定的惰性气体（Ar）的玻璃管或陶瓷管内组成的。为了提高放电管的触发概率，在放电管内还有助触发剂。这种充气放电管有二极型的，也有三极型的，
气体放电管的技术参数主要有：直流放电电压Udc；冲击放电电压Up（一般情况下Up≈（2～3）Udc；工频耐受电流In；冲击耐受电流Ip；绝缘电阻R（>109Ω）；极间电容（1-5PF）
气体放电管可在直流和交流条件下使用，其所选用的直流放电电压Udc分别如下：在直流条件下使用：Udc≥1.8U0（U0为线路正常工作的直流电压）
在交流条件下使用：U dc≥1.44Un（Un为线路正常工作的交流电压有效值）
⒊压敏电阻：
它是以ZnO为主要成分的金属氧化物半导体非线性电阻，当作用在其两端的电压达到一定数值后，电阻对电压十分敏感。它的工作原理相当于多个半导体P-N的串并联。压敏电阻的特点是非线性特性好（I=CUα中的非线性系数α），通流容量大（～2KA/cm2），常态泄漏电流小（10-7～10-6A），残压低（取决于压敏电阻的工作电压和通流容量），对瞬时过电压响应时间快（～10-8s），无续流。
压敏电阻的技术参数主要有：压敏电压（即开关电压）UN，参考电压Ulma；残压Ures；残压比K（K=Ures/UN）；通流容量Imax；泄漏电流；响应时间。
压敏电阻的使用条件有：压敏电压：UN≥[（√2×1.2）/0.7]U0（U0为工频电源额定电压）
小参考电压：Ulma≥（1.8～2）Uac （直流条件下使用）
Ulma≥（2.2～2.5）Uac（在交流条件下使用，Uac为交流工作电压）
压敏电阻的参考电压应由被保护电子设备的耐受电压来确定，应使压敏电阻的残压低于被保护电子设备的而损电压水平，即（Ulma）max≤Ub/K，上式中K为残压比，Ub为被保护设备的而损电压。
⒋抑制二极管：
抑制二极管具有箝位限压功能，它是工作在反向击穿区，由于它具有箝位电压低和动作响应快的优点，特别适合用作多级保护电路中的末几级保护元件。抑制二极管在击穿区内的伏安特性可用下式表示：I=CUα，上式中α为非线性系数，对于齐纳二极管α=7～9，在雪崩二极管α=5～7.
抑制二极管的技术参数
击穿电压，它是指在反向击穿电流（常为lma）下的击穿电压，这于齐纳二极管额定击穿电压一般在2.9V～4.7V范围内，而雪崩二极管的额定击穿电压常在5.6V～200V范围内。
⑵箝位电压：它是指管子在通过规定波形的大电流时，其两端出现的电压。
⑶脉冲功率：它是指在规定的电流波形（如10/1000μs）下，管子两端的箝位电压与管子中电流等值之积。
⑷反向变位电压：它是指管子在反向泄漏区，其两端所能施加的电压，在此电压下管子不应击穿。此反向变位电压应明显高于被保护电子系统的运行电压峰值，也即不能在系统正常运行时处于弱导通状态。
⑸泄漏电流：它是指在反向变位电压作用下，管子中流过的反向电流。
⑹响应时间：10-11s
⒌扼流线圈：扼流线圈是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。扼流线圈使用在平衡线路中能有效地抑制共模干扰信号（如雷电干扰），而对线路正常传输的差模信号无影响。
扼流线圈在制作时应满足以下要求
1）绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。
2）当线圈流过瞬时大电流时，磁芯不要出现饱和。
3）线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿。
4）线圈应尽可能绕制单层，这样做可减小线圈的寄生电容，增强线圈对瞬时过电压的而授能力。
⒍ 1/4波长短路器
1/4波长短路器是根据雷电波的频谱分析和天馈线的驻波理论所制作的微波信号浪涌保护器，这种保护器中的金属短路棒长度是根据工作信号频率（如900MHZ或1800MHZ）的1/4波长的大小来确定的。此并联的短路棒长度对于该工作信号频率来说，其阻抗无穷大，相当于开路，不影响该信号的传输，但对于雷电波来说，由于雷电能量主要分布在n+KHZ以下，此短路棒对于雷电波阻抗很小，相当于短路，雷电能量级被泄放入地。
由于1/4波长短路棒的直径一般为几毫米，因此耐冲击电流性能好，可达到30KA（8/20μs）以上，而且残压很小，此残压主要是由短路棒的自身电感所引起的，其不足之处是工频带较窄，带宽约为2%～20%左右，另一个缺点是不能对天馈设施加直流偏置，使某些应用受到限制。级防雷器可以对于直接雷击电流进行泄放，或者当电源传输线路遭受直接雷击时传导的巨大能量进行泄放，对于有可能发生直接雷击的地方，必须进行CLASS-I的防雷。第二级防雷器是针对前级防雷器的残余电压以及区内感应雷击的防护设备，对于前级发生较大雷击能量吸收时，仍有一部分对设备或第三级防雷器而言是相当巨大的能量会传导过来，需要第二级防雷器进一步吸收。同时，经过级防雷器的传输线路也会感应雷击电磁脉冲辐射LEMP，当线路足够长感应雷的能量就变得足够大，需要第二级防雷器进一步对雷击能量实施泄放。第三级防雷器是对LEMP和通过第二级防雷器的残余雷击能量进行保护。
级保护
目的是防止浪涌电压直接从LPZ0区传导进入LPZ1区，将数万至数十万伏的浪涌电压限制到2500-3000V。
入户电力变压器低压侧安装的电源防雷器作为级保护时应为三相电压开关型电源防雷器，其雷电通流量不应低于60KA。该级电源防雷器应是连接在用户供电系统入口进线各相和大地之间的大容量电源防雷器。一般要求该级电源防雷器具备每相100KA以上的冲击容量，要求的限制电压小于1500V，称之为CLASS I级电源防雷器。这些电磁防雷器是专为承受雷电和感应雷击的大电流以及吸引高能量浪涌而设计的，可将大量的浪涌电流分流到大地。它们仅提供限制电压（冲击电流流过电源防雷器时，线路上出现的电压称为限制电压）为中等级别的保护，因为CLASS I级保护器主要是对大浪涌电流进行吸收，仅靠它们是不能完全保护供电系统内部的敏感用电设备的。
级电源防雷器可防范10/350μs、100KA的雷电波，达到IEC规定的防护标准。其技术参考为：雷电通流量大于或等于100KA（10/350μs）；残压值不大于2.5KV；响应时间小于或等于100ns。
