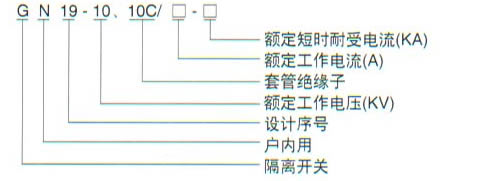

型号及含义






需要说明的是GN19-10户内高压隔离开关型号中，形式分为GN19-10平装结构式；GN19-10C为穿墙式（带套管）；其中：C1--转动在套管侧

C2--开断在套管侧，C3--两侧均为套管。GN19-10Y平装结构式上加装带电显示装置型式。

一般常见的型号有以下几种：

GN19-10A400A GN19-10/630A GN19-10/1000A GN19-10/1250A

GN19-10C/400A GN19-10C/630A GN19-10C/1000A GN19-10C/1250A




主要结构：

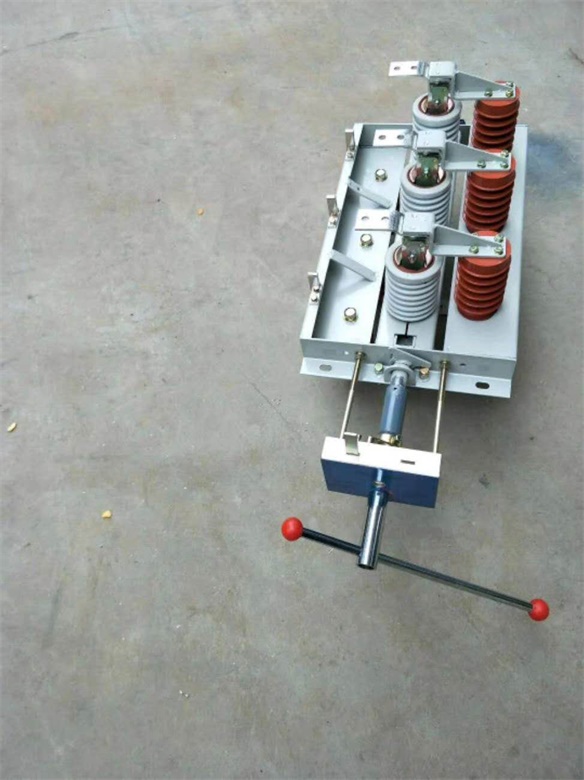

GN19-12户内隔离开关的每相导电部分通过三个支柱绝缘子固定在底架上，每相触刀中间均连有拉杆绝缘子，拉杆绝缘子与安装在底架上的主轴相连，主轴通过拐臂与连杆和CS6 -1（T）型操动机构相连，操动机构与连动杆接至辅助开关一起连动。
导电部分主要由触刀与静触头组成，静触头装在两端的支柱绝缘子上，每相触刀由两片槽型图片组成，它不仅增大了触刀散热面积，对降低升温有利，而且提高了触刀的机械强度，使开关的动稳定性提高，触刀一端通过轴销安装在静触头上，其接触触刀的另一端与静触头系可分连接，而触刀接触压力靠两端接触弹簧来维持。当短路电流通过时加强了两槽型触刀之间的吸引力。亦增加了接触处的接触压力，因而提高了开关触头的动热稳定性。
GN19-12户内隔离开关极限通过电流较小，刀片距离较近，因此结构上无磁锁板。
GN19-12户内隔离开关是为了适应双进线及双出线而设计的平装式和穿墙式隔离开关，为安全起见，两组触刀之间设有互锁装置，互锁装置分为互动式和单动式。
底架装配：由底架主轴、限值板组成，限位板主要用来保证导电触刀“分”“合”时得到所要求的终点位置。



使用环境条件如下：
a.海拔高度不超过1000米；
b.环境温度不高于+40℃，不低于-30℃；
c.相对湿度不大于90％（+25℃）时；
隔离开关不适用于：
a.安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸汽、化学性沉积、盐雾、灰尘、污垢及其他爆炸性、侵蚀性物质。
b.安装场所应无频繁的剧烈振动。



安装

户外型的隔离开关，露天安装时应水平安装，使带有瓷裙的支持瓷瓶确实能起到防雨作用；户内型隔离开关，在垂直安装时，静触头在上方，带有套管地可以倾斜一定角度安装。一般情况下，静触头接电源，动触头接负荷，但安装在受电柜里的隔离开关，采用电缆进线时，则电源在动触头侧，这种接法俗称“倒进火”。隔离开关两侧与母线及电缆地连接应牢固，遇有铜，铝导体接触时，应采用铜铝过渡接头，以防电化腐蚀。

隔离开关的动静触头应对准，否则合闸时就会出现旁击现象，使合闸后动静触头接触面压力不均匀，造成接触不良。

隔离开关的操作机构，传动机械应调整好，使分合闸操作能正常进行，没有抗劲现象。还要满足三相同期的要求，即分合闸时三相动触头同时动作，不同期的偏差应小于3MM。此外，处于合闸位置时，动触头要有足够的切入深度，以保证接触面积符合要求，但又不允许合过头，要求动触头距静触头底座有3至5MM的空隙，否则合闸过猛时将敲碎静触头的支持瓷瓶。处于拉开位置时，动静触头间要有足够的拉开距离，以便有效地隔离带电部分，这个距离应不小于160MM，或者动触头与静触头之间拉开角度不应小于65度。


操作运行

隔离开关都配有手力操动机构，一般采用CS6-1型。操作时要先拔出定位销，分合闸动作要果断，迅速，终了时注意不可用力过猛，操作完毕一定要用定位销销住，并目测其动触头位置是否符合要求。

用绝缘杆操作单极隔离开关时，合闸应先合两边相，后合中相；分闸时，顺序与此相反。

必须强调，不管合闸还是分闸的操作，都应在不带负荷或负荷在隔离开关允许的操作范围之内时才能进行。为此，操作隔离开关之前，必须先检查与之串联的断路器，应确实处于断开位置。如隔离开关带的负荷是规定容量范围内的变压器，则必须先停掉变压器的全部低压负荷，令其空载之后再拉开该隔离开关；送电时，先检查变压器低压侧主开关确在断开位置，方可合隔离开关。

如果发生了带负荷分或合隔离开关的误操作，则应冷静地避免可能发生地另一种反方向的误操作。就是：已发现带负荷误合闸后，不得再立即拉开；当发现带负荷分闸时，若已拉开，不得再合（若拉开一点，发觉有火花产生时，可立即合上）。

对运行中的隔离开关应进行巡视。在有人值班的配电所中应每班一次；在无人值班的配电所中，每周至少一次。

日常巡视的内容，主要是观察有关的电流表，其运行电流应在正常范围内；其次根据隔离开关的结构，检查其导电部分接触良好，无过热变色，绝缘部分应完好，以及无闪络放电hen ji；再就是传动部分应无异常（无扭曲变形，销轴脱落等）。

检修

隔离开关连接板的连接点过热变色，说明接触不良，接触电阻大，检修时应打开连接点，将接触面锉平再用砂纸打光（但开关连接板上镀的锌不要去除），然后将螺钉拧紧，并要用弹簧垫片防松。动触头存在旁击现象，可旋转固定触头的螺钉，或稍微移动支持绝缘子的位置，以消除旁击；三相不同期时，则可通过调整拉杆绝缘子两端的螺钉，借以改变其有效长度来克服。

触头间的接触压力可通过调整夹紧弹簧来实现，而夹紧的程度可用塞尺来检查。

触头间一般可涂凡士林以减少摩擦阻力，延长使用寿命，还可防止触头氧化。

隔离开关处于断开位置时，触头间拉开的角度或拉开距离不符合规定时，应通过拉杆绝缘子来调整 [1]  。

故障分析

 在系统运行中隔离开关发生的缺陷和故障比较多，涉及到多方面的质量问题。对安全运行威胁的是瓷瓶断裂故障，其次是触头过热、运动卡滞、机构卡涩和分合闸不到位、瓷瓶闪络等。

 1、瓷瓶断裂故障。2005年，徐州电网发生了2次瓷瓶断裂故障，一次是在运行操作中，一次是在施工接线过程中，断裂处均在瓷瓶和法兰的胶合处。瓷瓶断裂既与产品质量有关，也与隔离开关的整体质量及操作方法有关。瓷瓶在烧制过程中控制不当可能造成瓷件夹生、致密性不均以及水泥胶装不良的问题，加之质检手段不严，造成个别质量低劣的瓷瓶被组装成产品后，投放到运行中对安全构成极大威胁。操作人员在分合隔离开关时操作方法不当、用力过猛也容易造成瓷瓶损坏。此外，2005年和2004年还发生了8节500kVSOPLT型刀闸支持瓷瓶开裂缺陷。

 2、导电回路过热。运行中常常发生导电回路异常发热现象，多数是由于静触指压紧弹簧疲劳、特性变坏，静触指单边接触以及长期运行接触电阻增加而造成的。运行中由于静触指压紧弹簧长期受压缩，如果工作电流较大，温升超过允许值，就会使其弹性变差，恶性循环，终造成烧损，这是造成触头发热的主要原因。此外，触头镀银层工艺差、易磨损露铜，接触面脏污，触头插入不够、螺栓锈蚀造成线夹接触面压力降低等也是造成发热的原因。

 3、机构问题。机构问题表现为操作失灵，如拒动或分合闸不到位，往往发生在倒闸操作时，影响系统的安全运行。由于机构箱密封不好或锈蚀进水造成机构锈蚀严重，润滑干涸，操作阻力增大，在操作困难的同时，还会发生零部件损坏，如变速齿轮断裂，连杆扭弯等。

 4、传动困难。隔离开关的传动系统锈蚀造成传动阻力大，甚至出现拒分拒合，如在运行中曾出现底座轴承锈死、无法操作的情况，这是由于传动部件的主轴铜套干涩、轴承脏污、黄油干涸造成的。
