吐鲁番山社步进PEE70-5-P0原装

4）减速比
　　选择前三个变量后，该工具就会显示满足上述三个因素的可选减速比。例如，如果用户选取直线型，则减速比为1:1和2:1的选项将呈“灰色”，因为它们仅在直角型时可供选用。
　　接下来，有两种方法输入扭矩和速度要求。种方法是直接输入扭矩和转速。用户只需提供输入转速或输出转速，选型工具就会计算另一个转速。对于更复杂的应用，用户也可以选择建立一个完整的运动轨迹。对应各段的运动轨迹，需要输入轨迹初始端的速度、轨迹末端速度、轨迹段时间及扭矩。输入上述参数后，用户将可以输入特定应用可能需要的径向或轴向载荷要求。
　　后一步是选择电机安装部件。这里集中了300多家当今主流电机制造商品牌和型号的安装部件。用户只需从下拉菜单中选择自己的电机，选型工具就会自动生成电机安装部件编号。电机的尺寸也将在屏幕上显示，以供参考。

以电压型pwm逆变器为例示出开关时间和电压波形。控制电路是给异步电动机供电（电压、频率可调）的主电路提供控制信号的回路，它有频率、电压的运算电路，主电路的电压、电流检测电路，电动机的速度检测电路，将运算电路的控制信号进行放大的驱动电路，以及逆变器和电动机的保护电路组成。运算电路：将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。电压、电流检测电路：与主回路电位隔离检测电压、电流等。
TK223-09A TK223D-06A TK244-12A1 TK243-01A TK224D-06A TK245-12A1 TK244-12A TK224D-06A TK264-01B1 TK245-01A TK225D-13A TK264-02A1 TK245-12A TK245D-25A TK266-01A1 TK264-02A TK264D-02A TK268-01A1 TK266-02A TK266D-02A TK296-02A1 TK268-02A TK268D-02A TK299-02A1 TK2610-02A TK296D-02A TK299-03A1 TK296-02A TK279D-04A TK2610-01A1 TK299-02A TK299D-02A TK2610-02A1

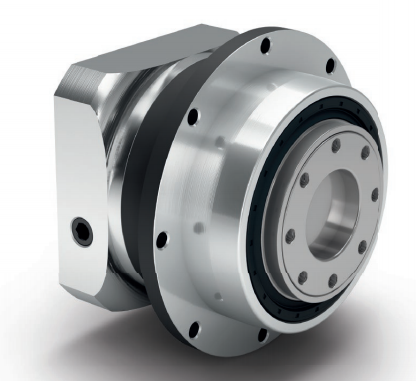

行星减速步进电机的主要结构及特点： 行星减速机主要传动结构为：行星轮，太阳轮，外齿圈.行星减速机因为结构原因，单级减速为3，一般不超过10，常见减速比为：3.4.5.6.8.10，减速机级数一般不超过3，但有部分大减速比定制减速机有4级减速。 相对其他减速机,行星减速机具有高刚性，高精度(单级可做到1分以内)，高传动效率(单级在97%-98%)，高的扭矩/体积比，终身免维护等特点。 因为这些特点，行星减速机多数是安装在步进电机和伺服电机上，用来降低转速，提升扭矩，匹配惯量。 减速步进电机额定输入转速可达到18000rpm(与减速机本身大小有关，减速机越大，额定输入转速越小)以上，工业级行星减速机输出扭矩一般不超过2000Nm，特制超大扭矩行星减速机可做到10000Nm以上。工作温度一般在-25℃到100℃左右，通过改变润滑脂可改变其工作温度。 行星减速器内部齿轮采用20CrMnTi渗碳淬火和磨齿具有体积小、重量轻，承载能力高，使用寿命长、运转平稳，噪声低、输出扭矩大，速比大、效率高、性能安全的特点。兼具功率分流、多齿啮合独用的特性。是一种具有广泛通用性的新型减速机。输入功率可达104kW。

吐鲁番山社步进PEE70-5-P0原装
