一、概述
1、 产品名称、主要用途及其适用范围
本说明书适用于型号为KSG-(100-1600)/10（6）矿用干式变压器。
KSG-□/10（6）系列矿用干式变压器是具有IP20防护等级外壳且可配高低压开关联合使用的干式变压器。
以下无特殊说明统称为干式变压器。
2、 产品规格型号及其含义
矿用一般型干式变压器规格型号:
3、 产品执行下列标准：
GB/T12173-2008 矿用一般型电气设备
GB1094.11-2007 干式电力变压器
GB/T10228-2015 干式电力变压器技术参数和要求
JB/T3955-2006 矿用一般型电力变压器
GB4208-2008 机壳防护等级
GB/T17211-1998 干式电力变压器负荷导则
GB3836.1-2010 爆炸性气体环境用电气设备 第1部分:通用要求
GB3836.2-2010 爆炸性气体环境用电气设备 第2部分:隔爆型“d”
GB1094.l-2013 电力变压器第 1 部分 总则
4、 防护型式：箱壳防护
5 、安全标志：KA
6、正常使用条件
干式变压器在下列条件下应能正常工作:
a) 海拔高度:不超过1000m；
b) 环境温度：-20℃～+40℃
c) 空气相对湿度不超过95%(+25℃时)；
d) 在无破坏绝缘的气体或蒸汽环境中；
e) 用于无甲烷煤尘爆炸性的环境中。
二、技术参数
1、干式变压器基本参数见表1。
表1
额 定容 量（kVA）
电压组合及分接范围
联结组
标号
空载损耗（kW）
负载损耗
空载电流（%）
短路阻抗（%）
重量（KG）
高压（KV）
高压分接范围（%）
低压（KV）
kW (120℃)
50
6 或10
±2×2.5 或 ±5
0.4或0.69
Dy11
Yy0
Yd11
0.27
1
2
4
450
80
0.37
1.38
1.5
600
100
0.4
1.57
1.5
650
125
0.47
1.85
1.3
700
160
0.54
2.13
1.3
850
200
0.62
2.53
1.1
1000
250
0.72
2.76
1.1
1150
315
0.88
3.47
1
1300
400
0.98
3.99
1
1500
500
1.16
4.88
1
1700
630
1.3
5.96
0.85
6
1800
800
1.52
6.96
0.85
2100
1000
1.77
8.13
0.85
2500
1250
2.09
9.69
0.85
2950
1600
2.45
11.7
0.85
3500
2、干式变压器的绝缘水平按表2规定。
表2
额定电压V
额定短时耐受电压方均根值kV
额定全波雷电冲击耐受电压（方均根值）kV
试验时间S
400
3
—
60
10000/6000
35/25
75/60
3、干式变压器绝缘等级及允许温升见表3。
表3
变压器额定容量kVA
100-1250
绝缘耐热等级
F
绝缘系统最高温度℃
155
箱壳表面最高温升K
79
温度监视报警温度℃
125±5℃
三、产品结构

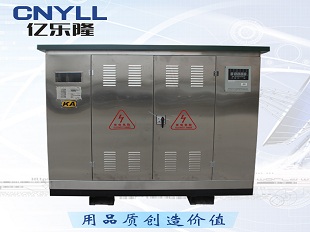

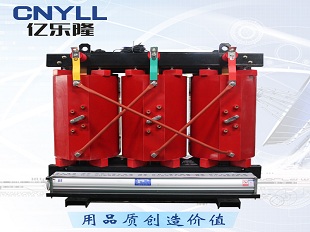

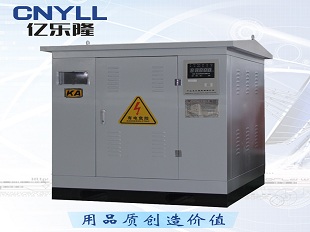

矿用一般型干式变压器由单独的干式变压器、壳体和电缆组成一体，作为井下供、变电设备使用，即为矿用干式变压器，矿用一般型移动变电站用干式变压器即没有配备高低压开关时的中间箱壳部分，箱壳内装有变压器机芯，即绕组部分和铁心部分。
干式变压器的输入电压可适应额定电压+5%至-5%的线路电压。如果需要改变高压输入分接电压时，在确认变压器不带电的状态下，打开箱体上的高压接线盒盖，按表4改变高压分接板上的连接片位置。出厂时连接片一律在4-5，即额定输入电压10000V上。
表4
电压调整率
连接片位置
输入电压V
+5%
2-3
10500/6300
+2.5%
3-4
10250/6150
额定
4-5
10000/6000
-2.5%
5-6
9750/5850
-5%
6-7
9500/5700
干式变压器可以用改变联结组别的方法变换输出电压，具体变换范围按表1干式变压器技术参数。在确认变压器“不带电”状态下，打开变压器低压侧箱盖或手孔盖，将低压连接片按图2示意图联结，即可得到相应的低压输出电压。
高低压绕组的接线方式见图3：
图3
干式变压器箱壳用钢板焊接而成，主体侧面加通风孔，以增加散热面。干式变压器箱体下部有四个吊板，当吊起整机时必须同时使用。箱体下部设有滑靴。干式变压器箱体下部设有二个M12外接地螺栓，并有接地符号。
矿用一般型型干式变压器作为非煤矿供电系统中的电气设备，10kV（6kV）高压电往前一级高压配电装置输入到干式变压器一次侧带电，二次感应输出低电压，经独立使用的馈电装置供给设备使用。
10（6）kV级干式变压器（JB/T3955-2006标准）外形尺寸及重量见表5：
表5
额 定容 量（kVA）
外形尺寸（mm）
安装尺寸(mm)
重量
长
宽
高
横向
纵向
（Kg）
KSG-50
1000
900
1050
400
400
450
KSG-80
1050
950
1100
400
450
600
KSG-100
1100
950
1200
400
450
650
KSG-125
1250
1000
1300
550
550
700
KSG-160
1300
1050
1350
550
550
850
KSG-200
1300
1100
1500
550
660
1000
KSG-250
1300
1100
1550
660
660
1150
KSG-315
1400
1150
1550
660
660
1300
KSG-400
1450
1200
1600
660
820
1500
KSG-500
1450
1200
1700
660
820
1700
KSG-630
1550
1200
1700
820
820
1800
KSG-800
1600
1200
1800
820
820
2100
KSG-1000
1700
1250
1800
820
820
2500
KSG-1250
1750
1250
1900
820
820
2950
KSG-1600
1800
1400
2000
1070
1070
3500
图2
四、外形尺寸及重量
