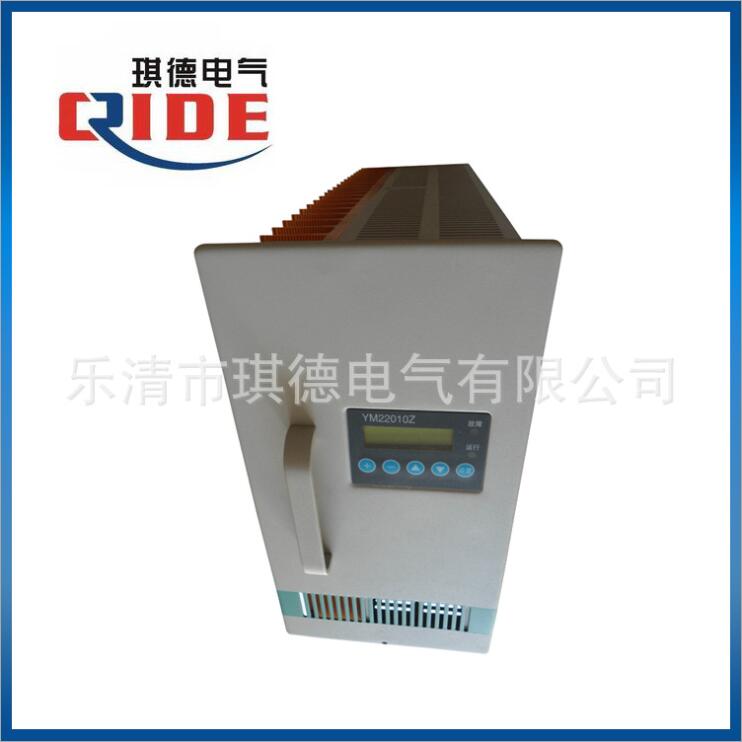

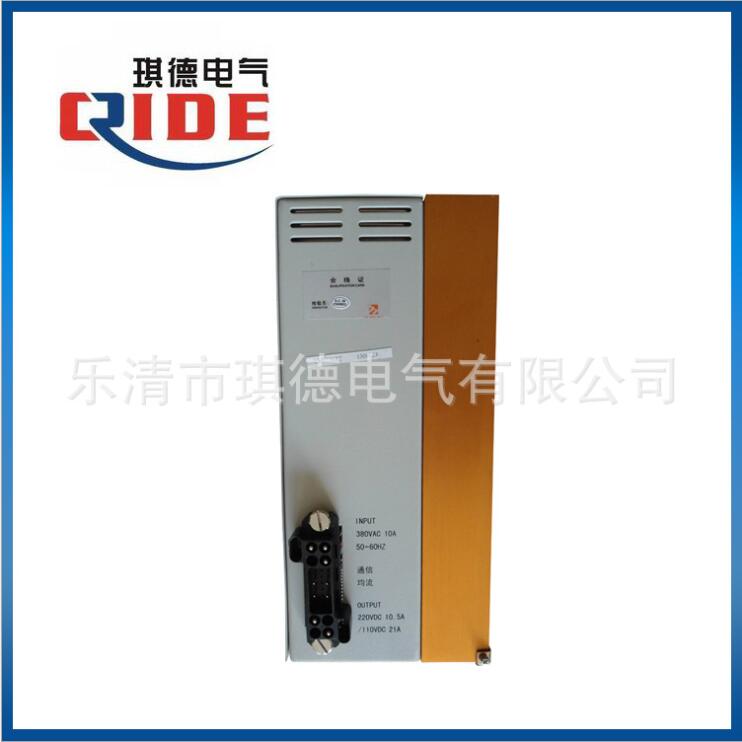

供应直流屏充电模块YM22010Z，电源模块YM22010Z，整流模块YM22010Z，GZ22010-5,GZ22010-3,GZ22010-8,GZ22010-9 YM22010Z直流屏模块、YM22010Z直流屏充电模块、YM22010Z高频整流模块、YM22010Z高频电源模块、YM22010Z直流屏高频控制模块、YM22010Z蓄电池充电模块、YM22010Z高频开关整流器、YM22010Z充电模块

模块功能特点 LCD汉字显示，模块工作状态和工作参数一目了然，通过RS485接口，在系统主监控工作时，模块接收主监控发出的工作参数，无主监控器时，可以在模块面板上方便的设置模块工作参数。 Z型模块采用软件校准技术，模块内部没有一个电位器，通过按键和LCD显示可以校准模块输出电压、输出限流、电压测量、电流测量，模块参数整定方便快捷。 采用自主均流技术，模块间均流偏差小于3%。 采用ZVS软开关技术边缘谐振技术，使开关过程损耗大为降低，从而进一步减小体积、减轻重量、极大提高模块性能。 模块技术参数 额定工作电压：380V（-15%~+12%），50HZ。 电压变化范围：AC323-437V。 频率变化范围：50HZ±10%。 输出电压范围：DC194V-291V(DC220V)、97V-145.5V(DC110V)           输出限流范围：(5%-100%)×额定电流 稳压精度：≤0.2% 稳流精度：≤0.2% 纹波系数：≤0.1% 动态响应：在20%负载跃变到80%负载时恢复时间≤200цS，超调≤±5% 可闻噪声：≤45dB 工作环境温度：-10℃ --45℃ 冷却方式： Z型模块采用自冷方式，克服风冷模块的缺陷，适用任何环境，产品更加稳定，可靠。 （本公司以上所有产品，包括客户的提供维修模块一年内免费保修）。 主要特点 ● 输入电压工作范围宽：304VAC～456VAC； ● 采用先进的LLC谐振高频软开关技术，效率大于95%； ● 内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏； ● 采用LED显示，可查询模块的电压、电流、地址及故障信息； ● 完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等； ● 风冷方式，风机采用温度联合电流控制调速，噪音小，可靠性高； ● 内置防反接保护，支持带电热拔插。 输入额定电压 380VAC±20% -15%~-20%半载输出 输出额定值 30A/230V 40A/230V 大输出功率 9000W 10000W GF22040输出电压超过264V后输出电流降低 电压调节范围 198～286V 输出限流范围 10%～105%额定电流 105%大限流点 稳压精度 ≤0.5% 稳流精度 ≤0.5% 纹波系数 ≤0.1% 功率因数 ≥0.9 额定输入、额定输出 转换效率 ≥95% 动态响应 恢复时间≤200μs，超调≤±5% 20%负载跃变到80%负载 输出短路回缩 回缩电流≤40%额定电流，可恢复 输出过压告警 / 可由模块监控模块或监控模块设置 输出过压保护 295±5VDC，不可恢复 需手动恢复 输出欠压告警 / 由监控设置 输入欠压保护 295±5VAC（恢复电压305±5VAC） 交流电压正常后， 自动恢复工作 输入过压保护 465±5VAC（恢复电压455±5VAC） 过温保护 80℃±5（恢复温度：65℃±5） 降温后自动恢复 冷却方式 温控风冷 外形尺寸 136mm×284mm×445mm（宽×高×深） 模块净重 ≤20Kg
