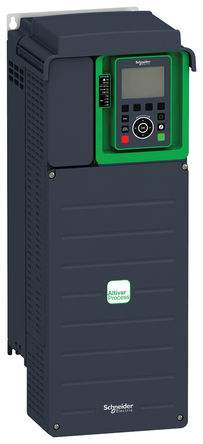

ATV御程系列 ATV600

变频器

过程应用

ATV630

标准版本

异步电机
同步电机

无EMC 滤波器

IP21 符合 IEC 61800-5-1
IP21 符合 IEC 60529

UL type 1 conforming to UL 508C

强制通风

50...60 Hz - 5...5 %

3 phases

200...240 V - 15...10 %

37 kW (标准负载)
30 kW (重载)

50 hp 标准负载
40 hp 重载

128 A 在…上 200 V (标准负载)
107.8 A 在…上 240 V (标准负载)
104.7 A 在…上 200 V (重载)
88.6 A 在…上 240 V (重载)

50 kA

44.8 kVA 在…上 240 V (标准负载)
36.8 kVA 在…上 240 V (重载)

149 A 在…上 2.5 kHz 适用 标准负载
123 A 在…上 2.5 kHz 适用 重载

163.9 A 在 60 s (标准负载)
184.5 A 在 60 s (重载)

标准变转矩
优化转矩模式
标准恒转矩

永磁同步电机
Synchronous reluctance motor

0.0001…0.5 kHz

0.1…599 Hz

2.5 kHz

2.5...8 kHz 有
2...8 kHz 可调

STO(安全扭矩中断) SIL 3

16个预置速度

Modbus 串行
以太网
Modbus TCP

卡槽A: 通讯模块, Profibus DP V1
卡槽A: 通讯模块, Profinet
卡槽A: 通讯模块, DeviceNet
卡槽A: 通讯模块, Modbus TCP/EtherNet/IP
卡槽A: 通讯模块, CANopen 雏菊链 RJ45
卡槽A: 通讯模块, CANopen SUB-D 9
卡槽A: 通讯模块, CANopen 螺钉端子排
卡槽A/卡槽B: 数字和输入I/O扩展模块
卡槽A/卡槽B: 继电器输出扩展模块
卡槽A: 通讯模块, Ethernet IP/Modbus TCP/MD-Link
通讯模块, BACnet MS/TP
通讯模块, 以太网Powerlink

<= 电源电压

1.1 x In 在 60 s (标准负载)
1.5 x In 在 60 s (重载)

可以抑制
不适用永磁同步电机规律
自动 无论负载情况
可调

线性可单调 从0.01...9999S

采用直流注入

热保护: 马达
Safe torque off: motor
电机断相: 马达
热保护: 驱动
Safe torque off: drive
Overheating: drive
输出相线和接地之间的过流: 驱动
Overload of output voltage: drive
Short-circuit protection: drive
Motor phase break: drive
直流总线过压: 驱动
线路电源过压: 驱动
总线供电欠压: 驱动
Line supply phase loss: drive
Overspeed: drive
控制电路上制动: 驱动

显示单元: 0.1 Hz
Analog input: 0.012/50 Hz

控制: 可拆卸螺钉端子0.5...1.5 mm2 AWG 20...AWG 16
Line side: screw terminal70...120 mm2/AWG 2/0...250 kcmil
马达: 螺钉终端95...120 mm2 AWG 3...250 kcmil

RJ45 (在远程图形终端) 适用 Ethernet/Modbus TCP
RJ45 (在远程图形终端) 适用 Modbus 串行

2-wire RS 485 for Modbus serial

RTU for Modbus serial

10/100 Mbit/s for Ethernet IP/Modbus TCP
4.8, 9.6, 19.2, 38.4 kbit/s for Modbus serial

半双工, 全双工, 自动协商 Ethernet/Modbus TCP

8 bits, configurable odd, even or no parity for Modbus serial

No impedance for Modbus serial

1…247 for Modbus serial

Slave Modbus TCP

用于逻辑输入的外部电源: 24 V 直流 (19…30 V), <1.25 mA, 保护类型: 过载和短路保护
内部电源 用于参考电位计 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保护类型: 过载和短路保护
用于逻辑输入的内部电源和STO功能: 24 V 直流 (21…27 V), <200 mA, 保护类型: 过载和短路保护

3 LED本地诊断:
3 LED (双色)集成通讯状态:
4 颗LED指示灯 (双色)通讯模块状态:
1 个LED (红色)电压状态:

290 mm

922 mm

323 mm

56.6 kg

3
