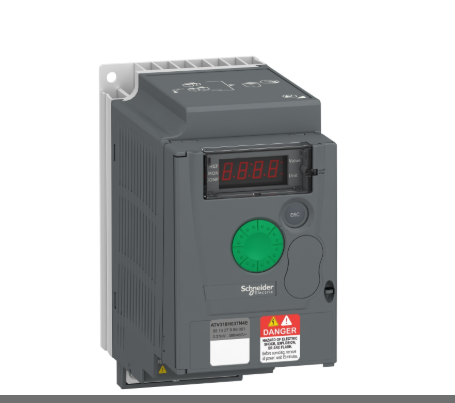

Easy Altivar 310

变频器

简易机械

带散热片

ATV310

三相

380...460 V - 15...10 %

0.37 kW

0.5 hp

异步电机

一套1个

无EMC 滤波器

50/60 Hz +/- 5 %

对任何数据中心建模

RJ45 (前面板) 适用 对任何数据中心建模

2线制RS485 适用 对任何数据中心建模

RTU 适用 对任何数据中心建模

4800 bit/s
9600 bit/s
19200 bit/s
38400 bit/s

1…247 适用 对任何数据中心建模

读保持寄存器 (03) 29字
写单寄存器（06） 29字
写多寄存器 （16） 27字
读/写多个寄存器 (23) 4/4字
读设备标识 (43)

1.8 A

1.4 kVA

5 kA

1.5 A 在…上 4 kHz

2.3 A for 60 s

19.63 W 在In

0.5…400 Hz

4 kHz

2...12 kHz adjustable

1…20

170…200 % 额定电机转矩取决于驱动器的额定值和电机类型

高达150%的额定电动机的扭矩 带有高惯量制动电阻器
达到70%的电机转矩 不带制动电阻器

无传感器的通量矢量控制
无传感器的通量矢量控制
二次电压/频率比

出厂预置
出厂预置

380...460 V 三相

端子, 夹紧力: 1.5...2.5 mm2 (L1, L2, L3, PA/+, PB, U, V, W)

0.8…1 N.m

电源与控制之间的电路

内部电源 用于参考电位计: 5 V (4.75…5.25 V)直流, <10 mA 和 过载和短路保护
内部电源 用于逻辑输入: 24 V (20.4…28.8 V)直流, <100 mA 和 过载和短路保护

1

可配置电流 AI1 0...20 mA 250 ?
可配置的电压 AI1 0...10 V 30 kOhm
可配置的电压 AI1 0...5 V 30 kOhm

4

可编程 LI1...LI4 24 V 18...30 V

负逻辑 (漏), > 16 V (状态 0), < 10 V (状态 1), 输入阻抗 3.5 kOhm
正逻辑(源), 0...< 5 V (状态 0), > 11 V (状态 1)

10 ms 适用 模拟量输入
20 ms, 公差 +/- 1 ms 适用 逻辑输入

‘+/- 0.3 % 最大值 适用 模拟量输入

1

AO1 软件-可配置电压: 0...10 V, 阻抗: 470 ?, 分辨率 8 位
AO1 软件-可配置电流: 0...20 mA, 阻抗: 800 ?, 分辨率 8 位

2

逻辑输出 LO+, LO-
继电器输出保护 R1A, R1B, R1C 1 C/O

5 mA 在…上 24 V DC 适用 逻辑继电器

2 A 在…上 250 V AC 在…上 感性负载 量 cos phi = 0.4 L/R = 7 ms 适用 逻辑继电器
2 A 在…上 30 V DC 在…上 感性负载 量 cos phi = 0.4 L/R = 7 ms 适用 逻辑继电器
3 A 在…上 250 V AC 在…上 阻性（负载） 量 cos phi = 1 L/R = 0 ms 适用 逻辑继电器
4 A 在…上 30 V DC 在…上 阻性（负载） 量 cos phi = 1 L/R = 0 ms 适用 逻辑继电器

线性范围为0 - 999.9S
线性范围为0 - 999.9S
U

采用直流注入, <30 s

线路电源过压
总线供电欠压
输出相线和接地之间的过流
过热保护
电机各相线之间短路
防止三相输入相损失
电机热保护通过驱动连续计算I2T

模拟量输入: A/D 转换器, 10 位
显示单元: 0.1 Hz

20 ms +/- 1 ms 用于型号更改

垂直方向 +/- 10°

130 mm

72 mm

143 mm

0.7 kg
