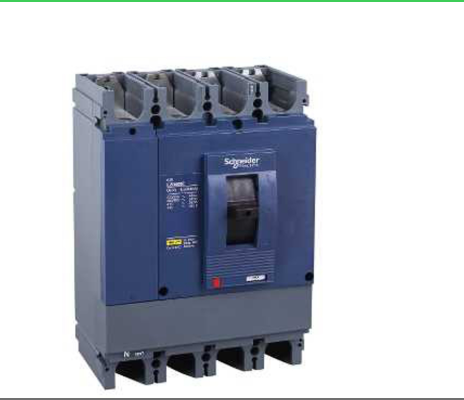

主要信息
产品系列
EZD
产品类型
断路器
产品短名
EZD630M
断路器应用
配电保护
极数
4P
保护极说明
3D + N/2
3d
4d
补充信息
漏电流保护
无漏电保护
额定电流 [In]
630 A at 40 °C
断路器型号
M
网络类型
AC
网络频率
50/60 Hz
控制类型
手柄
安装类型
固定式
安装方式
底板安装
连接方式-上端
前连接
连接方式-下端
前连接
额定绝缘电压 [Ui]
690 V 符合 EN/IEC 60947-2
额定冲击耐受电压 [Uimp]
6 kV 符合 EN/IEC 60947-2
额定工作电压 [Ue]
440 V AC 50/60 Hz 符合 EN/IEC 60947-2
分断能力
70 kA Icu 在…上 220/230 V AC 50/60 Hz 符合 EN/IEC 60947-2
50 kA Icu 在…上 380/400 V AC 50/60 Hz 符合 EN/IEC 60947-2
50 kA Icu 在…上 415 V AC 50/60 Hz 符合 EN/IEC 60947-2
50 kA Icu 在…上 440 V AC 50/60 Hz 符合 EN/IEC 60947-2
使用类别
AC类
使用分断能力 [Ics]
70 kA 在…上 220/230 V AC 50/60 Hz 符合 EN/IEC 60947-2
50 kA 在…上 380/400 V AC 50/60 Hz 符合 EN/IEC 60947-2
50 kA 在…上 415 V AC 50/60 Hz 符合 EN/IEC 60947-2
25 kA 在…上 440 V AC 50/60 Hz 符合 EN/IEC 60947-2
机械寿命
10000 次
电气寿命
4000 次 440 V In 符合 EN/IEC 60947-2
相间距
45 mm
中性线保护设置
1 x Ir (4d)
0.5 x Ir (3d + N/2)
No protection (3d)
脱扣器名称
ETS 2.3
脱扣器类型
电子式
脱扣器额定值
630 A 在…上 40 °C
保护类型
短路瞬时保护
过载保护 (长延时)
短路短延时保护
长延时电流整定类型
固定式
长延时电流整定值 [Ir]
1 In
长延时时间整定类型
固定式
[tr] 长延时时间整定范围
90…180 s 在…上 1.5 x Ir
5…7.5 s 在…上 6 x Ir
3.2…5 s 在…上 7.2 x Ir
短延时电流整定类型
8 档可调
短延时电流整定值 [Isd]
2...10 x Ir
短延时时间整定类型
固定式
短延时时间整定值 [tsd]
0…60 s
瞬时保护电流整定类型
固定式
瞬时保护整定值 [Ii]
11 x In
高度
255 mm
宽度
185 mm
深度
110 mm
产品净重
8.13 kg
