PLC控制柜柜体如何选择

PLC的柜型通常选用固定柜，且门板为整门的柜型，如KB柜、九折柜和十六折柜等，不宜选GGD柜、固定分割柜、抽屉柜。因为PLC柜内元件基本上为整板安装，如果采用了柜门分割的柜型，不便于安装和调试。对于GGD柜如果必须选用时，需做一下非标设计，将仪表门、前门和下通风门合并成一个整门，且柜体框架上取消前后横梁，以便于安装和维护。

PLC控制柜元器件如何布置

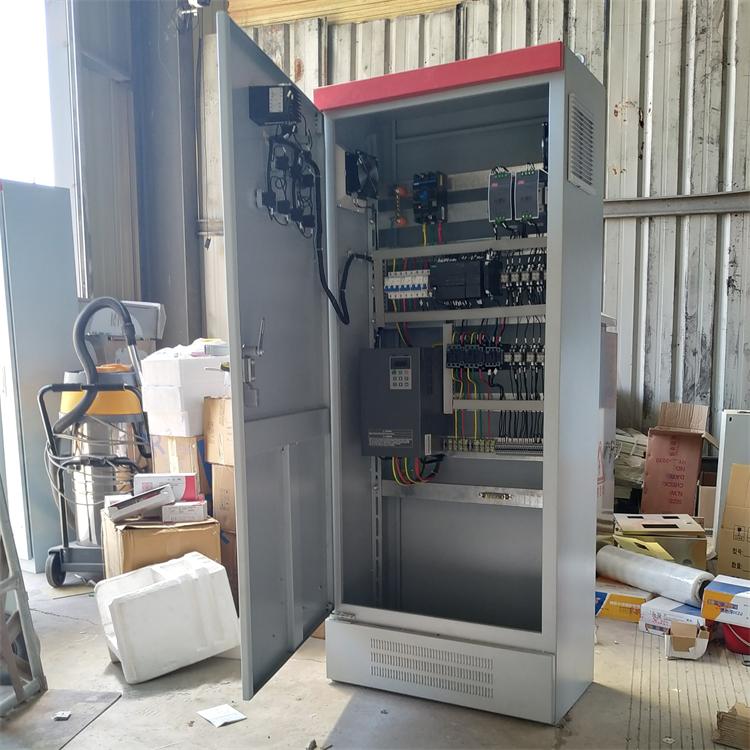

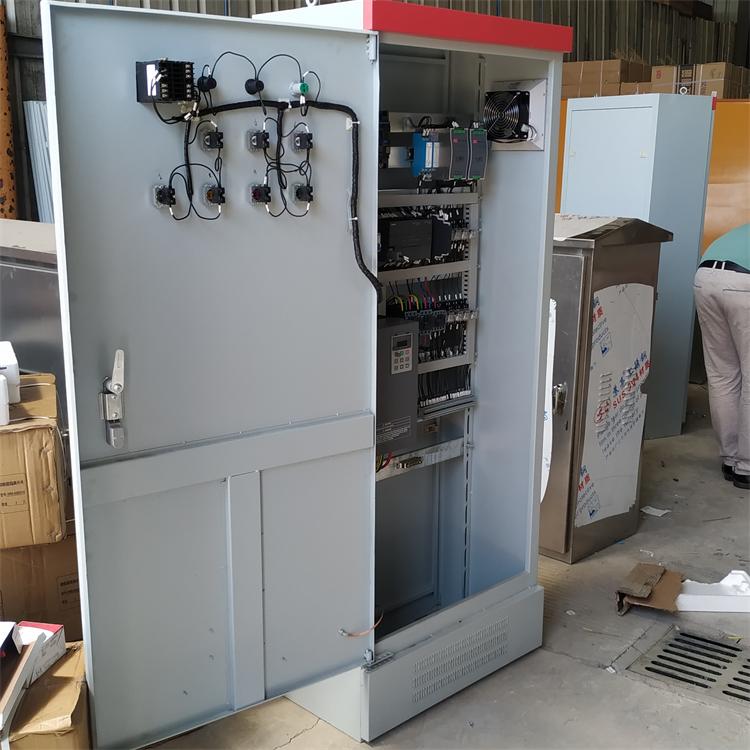

PLC控制柜内元器件布置，一般是从上到下，从左向右。便于操作与维护，经常操作或维护的元器件应安装在较容易触及到的位置，从高度上讲，尽量安装在离地面400mm至1800mm的高度范围内。如果元器件较多，可考虑将不常操作的元器件（如直流电源）安装在柜体高度2000mm左右的位置上，底部元件安装位置不能低于离地面200mm，否则现场无法接线。布置时避免线在线槽内反复绕，注意节约成本。

PLC控制柜柜内布置及结构设计

根据以上布置原则，结合原理图和分柜清单，绘制柜内布置图。无论是柜体、元器件还是线槽等辅料，都必须采用最大外形尺寸，按照1∶1的比例进行绘制。布置图绘制完成后，根据元器件的位置及安装方式，进行安装板的结构设计，安装板的材质通常选用敷铝锌板，厚度在2.0mm～3.0mm。

PLC可编程控制柜，控制柜指成套的控制柜,可实现电机,开关的控制的电气柜。PLC综合控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DCS）控制系统。 PLC控制柜能适应各种大小规模的工业自动化控制场合。广泛应用在电力、冶金、化工、造纸、环保污水处理等行业。
