外露式筒灯 防水雨棚筒灯

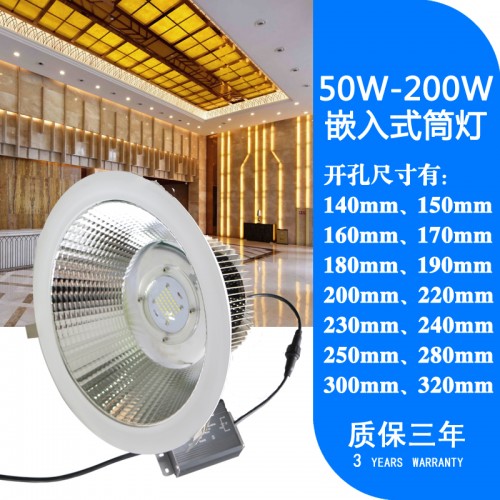

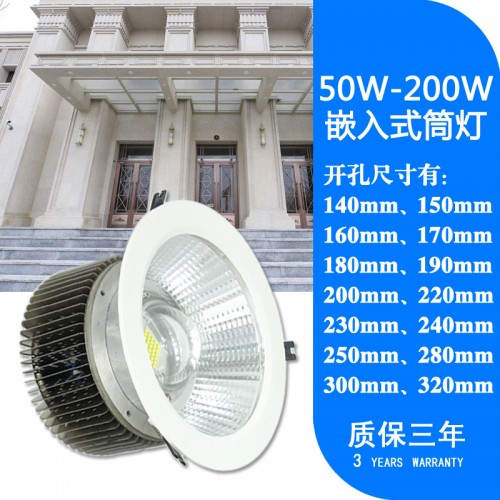

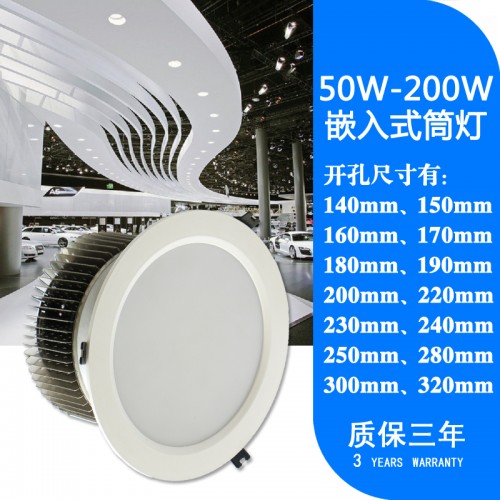

5寸筒灯 尺寸175*120mm 开孔140mm、145mm、150mm筒灯

6寸筒灯 尺寸200*130mm 开孔160mm、165mm、170mm、175mm、180mm筒灯

8寸筒灯 尺寸225*130mm 开孔190mm、195mm、200mm筒灯

9寸筒灯 尺寸235*130mm 开孔205mm、210mm、215mm、220mm筒灯

10寸筒灯 尺寸270*130mm 开孔225mm、230mm、235mm、240mm、250mm筒灯

12寸筒灯 尺寸300*180mm 开孔260mm、270mm、280mm筒灯

14寸筒灯 尺寸340*180mm 开孔290mm、295mm、300mm、310mm、320mm筒灯

深圳凯明已配合国内外多家工程商、贸易商完成诸多照明项目，LED筒灯应用广泛：客运站、候车室、候机厅、飞机场、航站楼、售票处、汽车站、展馆、火车站、博物馆、会展、写字楼、酒店大堂、、购物广场、图书馆、餐厅、酒店、招待所、宾馆、会议室、会议厅、演播厅、艺术、舞台、表演厅、学校礼堂、影剧院、汽车展厅、4S店、商场大门、候车室、车站、月台、地铁站、轻轨站、电影院、露天雨棚、教堂等。

深圳凯明多元化线包纳无数LED品：筒灯、天花灯、玉米灯、工矿灯、球泡灯、投 光灯、泛光灯、投射灯、塔吊灯、隧道灯、户外壁灯。

Features 品特点:

●采用高导纯铝鳍片散热器，外观阳极氧化，让整体灯具重量更轻，体积更小，Adopt high purity Aluminum finned radiator the fin suce treatment of anodic oxidationlighter weight aller size.

●采用原装进口美国科锐/飞利浦灯珠，高显色高光效，亮度可达130LM/W。Adopt CREE /Philips LED chips imported from Americahigh CRI and high efficiency up to 130lm/W.

●采用恒流恒压驱动，电源范围85-305VAC，各国电压均可使用 。Adopt Constant-current constant-voltage power supply operates in the 85~305 VAC rangewidely use in every country.

●采用进口磁悬浮电脑风扇，噪音小低于5分贝，寿命更长远。Adopt gnetic levitation Company fannoise lower than 5 dblonger lasting .

●采用圆形环状面环采用ABS防水材料，阻燃94V0。Adopt ABS waterproof circle ring anti-flaming 94V0.

●采用高品质雾面导光片增强漫反射，光色均匀、柔和、无眩光、不刺眼；Adopt high end diffuser high lumen outputsoft light no glare.

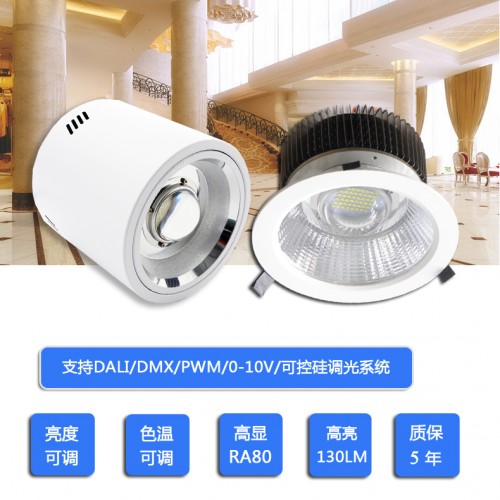

●可定制调光（0-10/可控硅/DALI） 特殊照明（RGB/应急）Dimming(0-10V/Triac/Dali) and professional lighting(Emergency/RGB) customized available.

Dimensions外形尺寸：

Inch

寸数

A-Size

面径

B-Cut Out

开孔

C-High

高度

5′

175mm

140mm

120mm

6′

200mm

170mm

120mm

8′

225mm

200mm

130mm

9′

235mm

210mm

130mm

10′

270mm

240mm

130mm

11′

300mm

280mm

180mm

12′

340mm

300mm

180mm

MAIN SPECIFICATIONS主要参数(t=20℃)

型号

Type

KW-SD50W

KW-SD60W

KW-SD80W

KW-SD100W

KW-SD120W

KW-SD150W

KW-SD200W

功率

Power

50W

60W

80W

100W

120W

150W

200W

输入电压

Input voltage

AC85-305V 480-528V DC12/24/36/48V

电源频率

Freqency range

50-60Hz

发光效率

luminous efficiency

100-110lm/w

灯具效率

Lamp>s efficiency

>90%

相关色温

Color temperature

暖白 Warm white

2700-3500K

正白 Pure white

4000-5000K

冷白 Cold white

6000-7000K

显色指数

Color rendering index

>80

光束角

Beam angle

30°、45°、60°、90°、120°

配光曲线

Light distribution

圆形光斑Round spot

配光方式

Light design

LED+透镜 LED+lens

LED 结点温升

Junction temperature

≤30℃

工作环境温度

Working temperature

-30℃——+55℃

储藏环境温度

Storage temperature

-25℃——+65℃

防护等级

IP Grade

IP65

光源使用寿命

Working life-span

50000H

电源连接线

Connect wire

棕色 Brown

L 火线

蓝色 Blue

N 零线

黄绿 Yellow/Green

G 地线

灯具 外壳颜色

Color of lamp shell

白色 White

*

Certificate

CE、ROSH、FCC、PSE

Inch

寸数

A-Size

面径

B-Cut Out

开孔

C-High

高度

5′

175mm

140mm

120mm

6′

200mm

170mm

120mm

8′

225mm

200mm

130mm

9′

235mm

210mm

130mm

10′

270mm

240mm

130mm

11′

300mm

280mm

180mm

12′

340mm

300mm

180mm

适用：高铁站、汽运站、航站楼、火车站、候车厅、会展、博物馆、工程等；旅馆、酒店、宾馆、商务会议室、写字楼大堂、专卖店商业照明等；

1.维护维修前请确定已经断电。Please ensure that the in power source is switched off before performing any intenance or repair.

2.注意不要用水或者腐蚀性强的溶液进行清洁，用干抹布。Please do not use water or Corrosive Property to clean  cleaning with a dry rag is the best.

更换电源时，可直接用螺丝刀打开后盖后，取出电源，AC 电源三芯线接线按照红色对应电源上的“L”， 蓝色对应电源上的“N”黄绿色或者对应“G”，DC 电源线的红线或者白线对应电源的正黑线对应电源的负极，注意正负极不要接反。In the progressing of replace LED Driverplease use a hexagonal screwdriver to open rear cover and take out the driver connect the new AC input driver wiring as the figure show in the driver.
