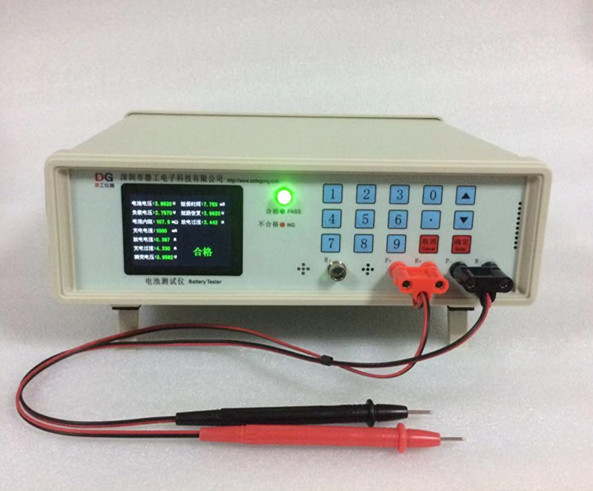

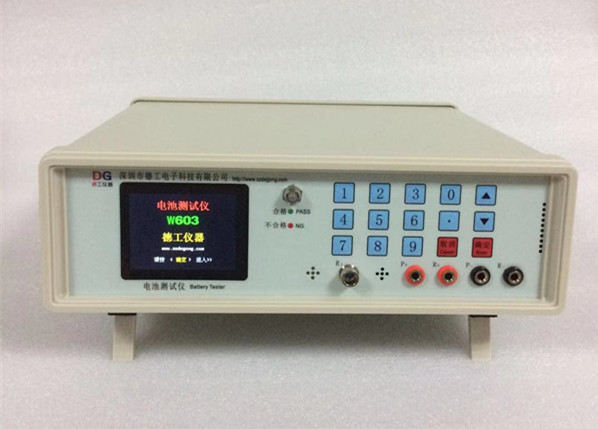

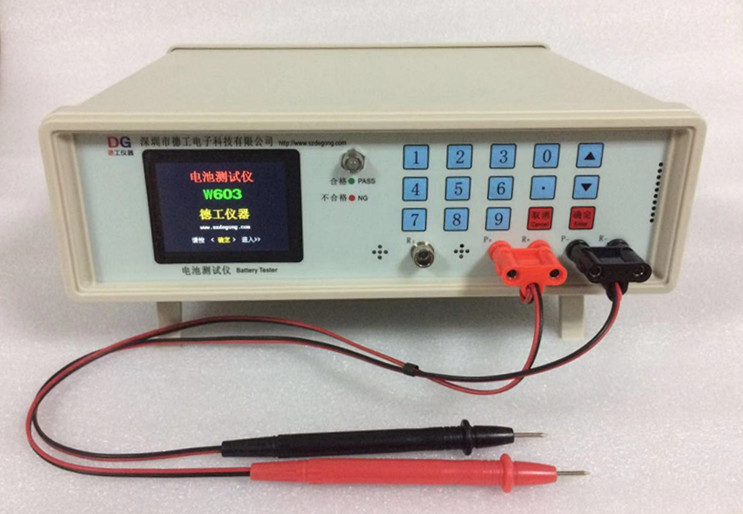

电池综合测试仪 W603  德工大过流检测仪器

1.1、功能简介:

此电池测试仪W603，可测试电压10V，内阻999毫欧以内的单节、双节锂离子、聚合物电池（组）等多类电池；同时具备充电过流和放电过流测试功能，非常适合最新的手机大过流电池生产检测。

1.2、仪器特点

1.2.1  测试功能齐全、量程大、精度高、速度快；最快只需2秒即可测试出所有参数。

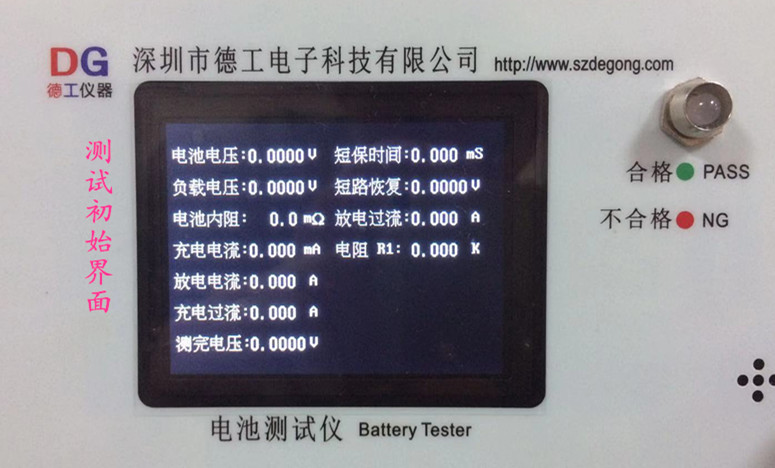

1.2.2  仪器界面全中文、菜单式、彩色屏幕显示；数字键盘直接输入数字操作；

1.2.3  测试功能可选，需要测什么参数直接选定，不选则不测试；直接输入数字设置上下限范围报警。

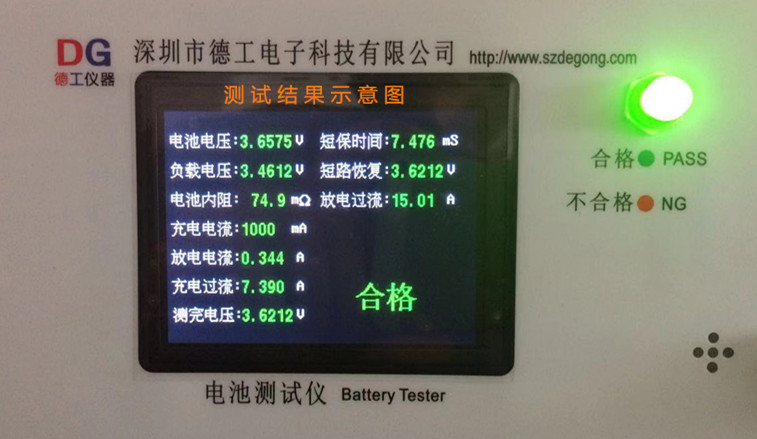

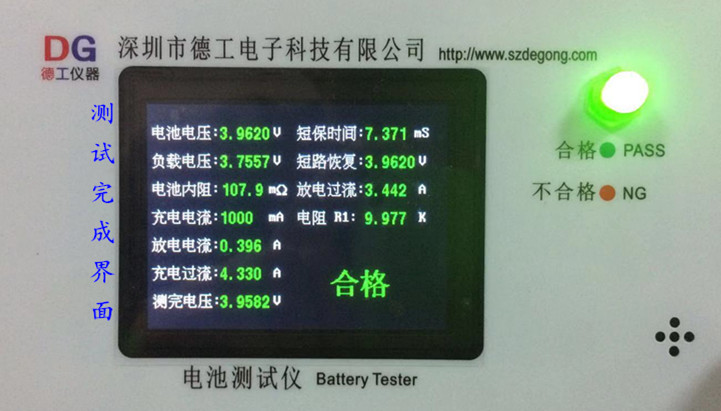

1.2.4  放电过流最大测试量程30A；测试结果全数值精确显示；合格项数值字体颜色为绿色，不合格项字体为红色，测试结果一目了然；仪器同时声光报警，蜂鸣器和指示灯提示；

1.2.5  仪器自带电池激活功能，测试前后均对电池进行激活；会进行两次开路电压检测，同时可以测试3个识别电阻；激活延时、过流延时值均可自行设置；

1.2.6  可增加联机通讯、信号输出功能；（此功能需另外收费选做）

2、具体测试功能：

电池电压、 负载电压（压差） 、 内阻、 充电电流、 放电电流、 充电过流、

短路保护时间、 短路保护恢复电压、 放电过流、 识别（热敏、NTC）电阻（R1、R2、R3）、 测完电压、 电池容量测试（通常需要几个小时才能测试出）

2.1、每一项测试功能均可选择是否测试；

2.2、每一项测试功能均可设置上下限范围声光报警提示；

2.3.1、电池电压、测完电压：分别为测试开始时和测试完之后的电池电压；

最小分辨率为0.0001V（0.1mV）；可设置范围：0.01-10.00V。

2.3.2、负载电压（压差）：是指带一定负载电流(放电)后电池的电压；

负载电流可设范围50-5000mA,压差范围可设范围：1-9999mV。

2.3.3、内阻：整个电池的交流内阻。最小分辨率为0.1mΩ；可设置范围：1-999mΩ。

2.3.4、充电电流：设置一定的电流给电池进行充电，检测电池的充电功能。

                   可设置电流范围：50-2000mA。

2.3.5、放电电流：设置一定的电阻给电池进行放电，显示电池的放电电流值。

可设置电阻范围：1-100Ω。

2.3.6、充电过流：电池所允许充电的瞬间最大电流值；超过这个电流值则电池会关闭充电。

最小分辨率为0.001A；可设置范围：0.01-10.00A。

2.3.7、短路保护时间：短路时电池开启短路保护功能的反应时间。

最小分辨率为0.001mS；可设置范围：0.0-99.9mS。

2.3.8、短保恢复电压:电池短路保护断开后，检测电池在规定的时间内恢复过来的电压值。

恢复方式可选：充电恢复/开路恢复；恢复时间可设：1-5000mS；恢复电压可设范围0.01-10.00V。

2.3.9、放电过流：为电池所允许放电的最大瞬间电流值；超过这个电流值则电池会关闭放电。

最小分辨率为0.001A；可设置范围：0.01-30.00A。

2.3.10、电阻测试：对电池识别电阻（热敏电阻、NTC电阻）R1、R2、R3进行检测。

最小分辨率为0.001KΩ；可设置范围：0.1-999.9KΩ。

2.3.11、容量测试：仪器先给电池（恒流、恒压）充满电，再（恒流）放电来测试电池/电芯的容量大小；最小分辨率为1mAh；测试范围0-9999mAh；

可设置范围：充放电电流：50-2000mA；充电时间：1-1200分钟；充放电截至电压：0.01-10.00V。

3、技术指标

3.1仪器适用环境及其他：

3.1.1 环境温度：0-40℃      3.1.2 相对湿度：＜75%   3.1.3 电源电压：100-240V±10% 50Hz

3.1.4 仪器大小： 290mm(L)*270m(W)*100mm(H) 重约：4KG

3.2 测量范围及精度

4、联机通讯功能（此功能需另外收费选做）

4.1 可增加电脑连接的通讯功能（即开放RS232通讯协议）；（此为选做项）；

4.2 可以增加用于PLC（ I/O口）的信号输出功能；（此为选做项）；

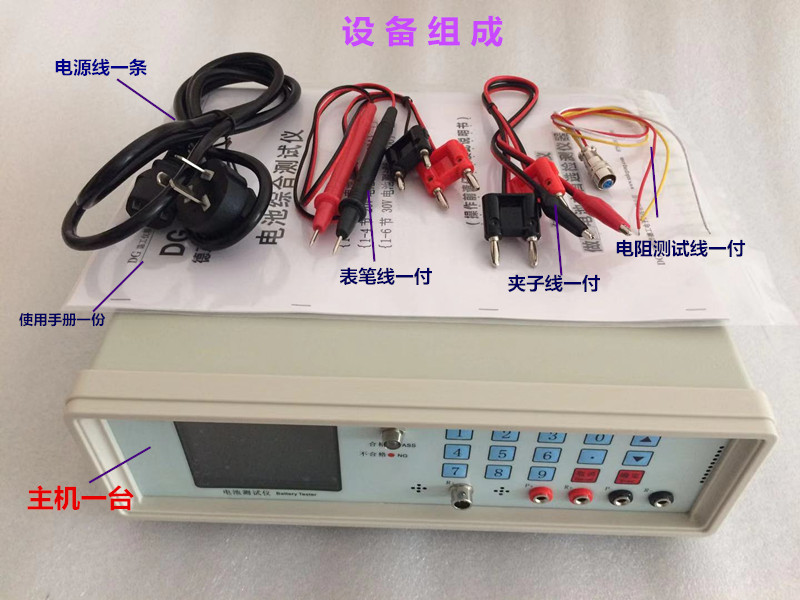

5、设备组成与保修事宜（仪器自购买之日起，主机保修一年！零配件不保修！）

电池测试仪主机1台，测试线1套，电源线1根，使用说明书1份（含保修卡）。
