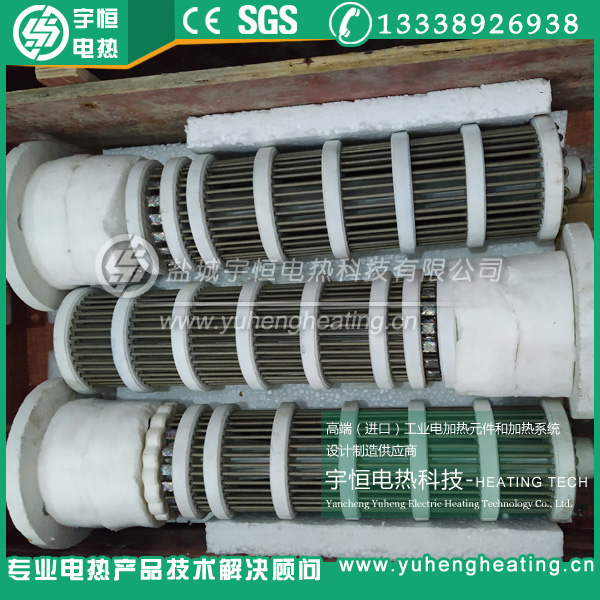

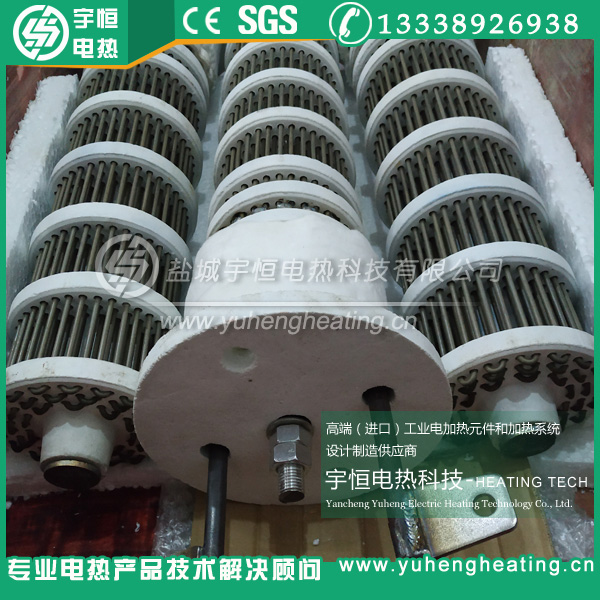

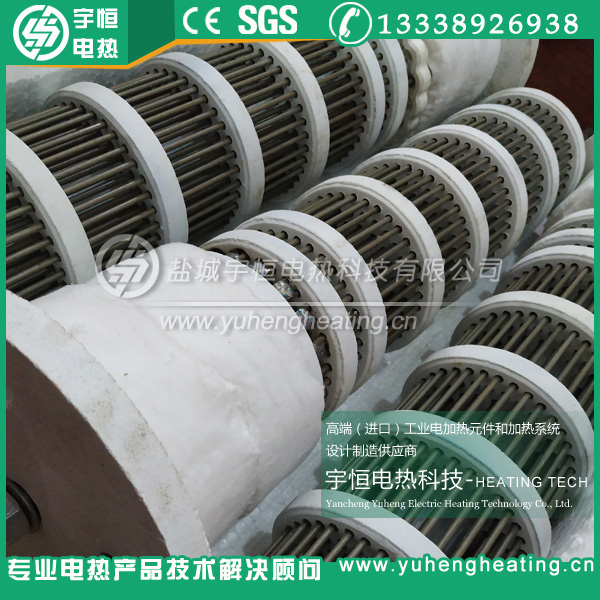

上图为热处理辐射陶瓷加热器的实物照片。

产品名称：热处理辐射陶瓷加热器 熔铝炉陶瓷辐射加热管 电热辐射管

材质：进口康泰尔，首钢

加工定制：是

功率：220V   10KW

主要用途：工业热风机，热风管道，热风窑炉，空气，熔铝，热处理

产品认证：ISO9001,CE,RoHS,SGS

最高耐温：1200℃

 电热辐射管内芯由U型轴向排列端部焊接的电阻丝和陶瓷支撑架组成，内芯与外保护套管之间无屏蔽，散热好。额定工作温度1000度的电热辐射管，电阻丝的材质为Cr20Ni80或0Cr21Al6Nb,表面工作温度可达1200度，用此材质电热辐射管的最高工作温度可达1000度，支撑架是高铝陶瓷件。外保护套管是冷拔无缝薄壁耐热钢管，材质是1Cr25Ni20Si2或1Cr25Ni35Si2,该材料高温抗氧化性能良好，高温蠕变强度较高，具有一定的抗渗碳性能，该辐射管设计与选材安全系数较大。

额定工作温度1200度的电热辐射管,电阻丝的材质为0Cr27Al7Mo2,表面工作温度可达1400度，用此材质电热辐射管短时的最高工作温度为1250度，支撑架是钢玉瓷件。外保护套管是冷拔无缝薄壁耐热钢管，材质是Fe-Ni-Cr-Al-Re合金，该材料具有超高的抗氧化能力，在氧化气氛中1300度可长期工作，1360度短期抗氧化。适用于在高温低氧分压及含S、C环境工作。
本厂研制生产的电热辐射管除为国内各热处理设备厂家配套外，也可以为用户研究设计制造非标准产品的加热器，根据使用场合的情况可分为：耐热钢无缝管、板材圈焊管、离心铸造管和非金属套管等。
电热辐射管功率及表面负荷
表面负荷是指电热元件的单位表面积上所担负的电功率值。材料的表面使用负荷强度越高，材料的使用寿命越短，但材料的消耗量也越小。所以，要合理的选择元件的热负荷强度，使电热元件具有热效率高、寿命长、节省材料的综合效果。计算步骤如下：
（1）计算需要的基本数据
最高使用温度t（℃）
加热电功率P（W）
元件工作电压U（V）
发热区长度L（m）
（2）根据基本数据，结合电热元件的工作条件，确定使用的电热合金牌
（3）根据确定使用的电热合金牌照，参照已知数据，查附表得出电阻温度修正系数Ct。
（4）计算出材料总电阻=U2 Ct/P
（5）计算出每米材料电阻Rm=R/L，结合电热合金材料性质估算出材料直径D，再计算出电热元件总面积FO。
（6）由ω=P/FO得出材料的表面负荷ω，如果表面符合过大，则选择大的丝径。现国产辐射管因加热材料限制，表面符合应不超过2.0W/cm2,低温情况下可适当提高。
