一、概述

98开关柜智能操控装置，产品功能强大，使用于3KV-35KV 户内开关柜，手车柜、固定柜、中置柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、断路器分合状态指示、储能指示、接地开关状态指示、自动加热除湿数据显示及控制、小车位置指示、分合闸回路完好指示、人体感应及柜内照明、语音防误提示、同时还具有测量电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、频率等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，通讯协议为MODBUS通讯协议。能够使开关柜进一步智能化，数字化，网络化，方便广大用户使用与操作。

二、技术指标

工作电源：AC85～265V/DC110～300V

     工作环境温度：－20℃～＋70℃

工作环境湿度：≤95％RH

     温度测量范围：－20℃～＋80℃

     湿度测量范围：20％-99％RH

加热输出口：无源输出

降温输出口：无源输出

报警输出口：无源输出

照明输出口：无源输出

强制闭锁输出口：无源输出

介质强度：≥AC2000V

绝缘性能：≥100MΩ

温度精度：≤±1℃

湿度精度：≤±2％RH

动态闪烁频率：1次/秒

人体接近感应时间：≤3秒

RS485通讯距离：≤1200米

通讯波特率：1200bps、2400bps、4800bps、9600bps可设置

数据格式：8个数据位 1个停止位 无奇偶校验

开关量输入端子和LED数码显示关联关系：动态配置

抗电磁干扰性能：符合IEC255－22的标准规定

电力仪表功能

1、测量 UA  UB  UC              精度为 0.2级

 2、测量 IA  IB  IC              精度为 0.2级

3、测量 PA  PB  PC  P           精度为 0.5级

4、测量 QA  QB  QC  Q           精度为 2.0级

       5、测量 cosa cosb cosc  cos     精度为 0.5级

       6、具有计量功能：  有功电能计量 、无功电能计量

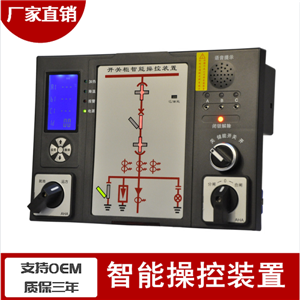

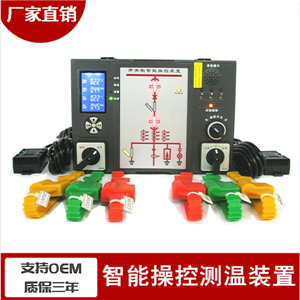

三、模拟显示部分与功能

01断路器合指示                      09加热A指示

02断路器分指示                      10 加热B指示

03（1）、03（2）工作位置指示          11 操作键盘

04（1）、04（2）试验位置指示          12 储能旋钮

05 接地开关合指示                    13 远方/就地转换开关

06 接地开关分指示                    14分/合闸转换开关

07 储能指示                          15 报警指示

08 液晶显示界面                      16带电显示及闭锁
