一、产品说明

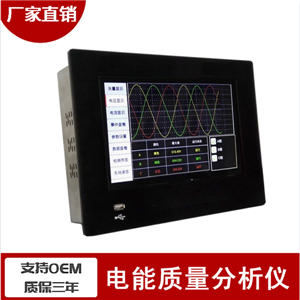

电能质量综合参数在线测试仪，是我公司在研究国内外电能质量监测装置特点和实践基础上，严格按照国家颁布的相关标准，自主设计开发的新一代嵌入式电能质量在线监测产品。能够对电能质量进行实时监测和分析的装置，装置分析功能强大，操作简便，可以对电力参数进行统一管理，并以曲线、图表、统计报表等综合工具帮助您迅速查找电能质量干扰点及干扰原因，为电能质量治理提供充足、直观的数据基础。本装置主要用于变电站或其他供配电现场的电压、电流谐波、负序、电压偏差、波动与闪变等各种电能质量参数进行动态监测。

二、系统应用领域

电力系统：各级电网公司，发电企业；

工业系统：设备制造企业，石化企业，冶金企业，精密仪器制造企业，煤矿等；

城市交通：机场，城市地铁，电力化铁路。

三、主要功能

1.功能设定

◎电力数据存储时间间隔固定5S，可保存6个月（重复替换）可扩展存储空间；

◎设备通信地址可设1-255，通信波特率可设1200-19200dbs；

◎电力参数各指标的触发阀值可任意设定；

◎额定电力参数设定；

◎CT,PT设定；

◎统计时间间隔可任意设置。

◎本产品具有多种扩展功能模块可供选择（请在订货时注明）：可扩展:1~2路4（20）mA模拟量；

可扩展:1路漏电流功能。

2.监测分析功能

系统可监测分析以下参数：

◎电网频率；

◎电压、电流有效值；

◎电压、电流2-63次谐波的幅值、相位、畸变率；

-3-

◎电压偏差；

◎三相不平衡度；

◎电压、电流的负序分量；

◎功率和功率因数；

◎有功，无功电能统计；

◎开机自检功能。

3.记录事件数据

系统在以下情形将根据设定值记录事件数据：

◎开机自检记录；

◎各项电力参数越限报警记录；

◎开关量状态变化记录；

◎显示最多100条事件记录，通信读取100条记录。

4.负载测试功能

◎电网单相有功、无功、视在功率及功率因数；

◎电网有功、无功、视在功率及功率因数。

5.数据管理功能

◎对所有电力数据进行存储；

◎以上数据格式具备与OFFICE组件的兼容性，可以被其所调用。

四、工作电源： AC 86~265V   DC 110~300V

通信协议：Modbus RTU协议，RS485接口。

1.通道数

◎测量通道：标配1通道；

◎开关量输入（有源输入）： 8路

◎继电器输出（无源常开）：4路 （最大接入300W）。

2.额定参数

◎额定电压：三相三线100V、三相四线220V；

◎额定电流：常规为5A。
