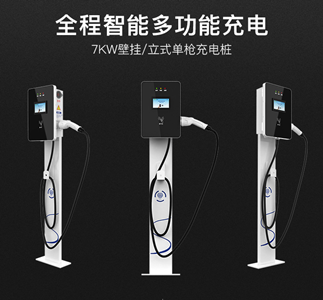

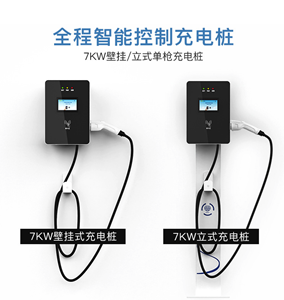

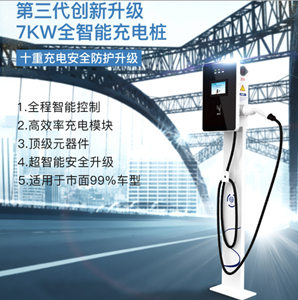

7KW壁挂式交流充电桩具有节能高效、智能保护、支付方便、实时退费等功能，便捷的人机交互理念在这里体现淋漓尽致，适用与大、中、小型电动汽车充电站；城市居民小区、购物广场、电力营业场所等具有电动汽车停车位的各种公共场所。

运行环境：

▲1.运行期间周围空气温度-20℃～50℃，24h日平均温度≤35℃；

▲2.月平均相对湿度≤90%（25℃），表面无凝露现象；

▲3.大气压力80kPa～110kPa；

▲4.安装垂直倾斜度≤5%；

▲5.使用场所振动和冲击的严酷等级≤Ⅰ级，任一方向外磁场感应强度≤1.5mT；

▲6.使用场所不得有爆炸危险的介质，周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质，不允许充满水蒸气及较严重的霉菌存在；

▲7.使用场所宜避免阳光直射，户外安装时，建议为充电桩加装遮阳设施；

工作原理：

▲1.电动汽车交流充电桩主要由人机交互部分及内部控制部分两大功能模块组成。

▲2.人机交互部分由智能电表、读卡器、显示单元组成，用于设置充电、计费方式和设置充电过程参数、识别充电卡等。

▲3.内部控制模块由主控板、电源、控制保护单元、后台通讯组成，完成充电过程的启动、运行、实时监控以及停止，并可通过多种通讯方式将数据实时上送至后台。

▲4.工作时，用户根据显示单元的提示触摸屏幕进行操作，正常工作后显示单元可以清晰的显示一些当前的运行时间、金额、电量等信息。

▲5.在工作过程中， 主控板可以显示系统状态，如果连接状态不正常，则无法启动充电。

适用范围：

该交流充电桩提供交流50Hz，额定电压220V交流电源，供给具有车载充电机的电动汽车充电，主要适用于下列场所：

▲1.大、中、小型电动汽车充电站；

▲2.城市居民小区、购物广场、电力营业场所等具有电动汽车停车位的各种公共场所；

▲3.高速服务区、车站码头等交通枢纽区域。
