YZR(55千瓦）电机配RY52-280M-10/4H电阻器

R   □   5   □ － □－□ / □  □ － □

︱ ︱ ︱ ︱    ︱  ︱  ︱ ︱     ︱ 防护外壳

︱ ︱ ︱︱    ︱  ︱  ︱ ︱     电阻元件代号

︱ ︱ ︱ ︱    ︱  ︱   ︱      电阻器箱数

︱ ︱ ︱ ︱    ︱  ︱          电动机极数

︱ ︱ ︱ ︱    ︱            电动机机座

︱ ︱ ︱ ︱            通电持续率

︱ ︱ ︱           设计序号（匹配YZR ,JZR系列电动机）

︱ ︱           控制系统代号

︱          电阻器

注：带有外壳的代号为“X”，防护等级为IP23.，透用户外防雨“X2”；户内安全防护“X1”；不带有外壳的则无“X”代号。

1、电阻F元件代号:

“B”-ZB1及ZB2—康铜板形电阻器元件；

“Y”（J）-ZY（J）-铁铬铝齿形（又称大波浪电阻元件）；

“D”-ZD1-铁铬铝小波浪电阻元件；

“Ｈ”（W、C、C3）－ZH-不锈钢网状形电阻器元件。

2、通电持续率TD%：

TD15%为“1”； TD25%为“2”； TD40%为“4”； TD60%为“6”

3、控制系统代号：

T-凸轮控制器控制（不对称电阻）

K-凸轮控制器控制（不对称电阻，转子一相开路起动）

Q-用PQR10型即PQD6402型升降控制箱（七段电阻六段切换）

S-用PQS单相制动型升降控制箱（五段电阻四段切换）

Sf-用PQS单相制动型升降控制箱（六段电阻五段切换）

Y-RQY型PQR9型即PQD6401型平移控制箱

Z-PQZ型抓斗控制箱（四段电阻三段切换）

Ze-PQZ型抓斗控制箱（五段电阻四段切换）

F-QR2S二级反接制动升降控制箱

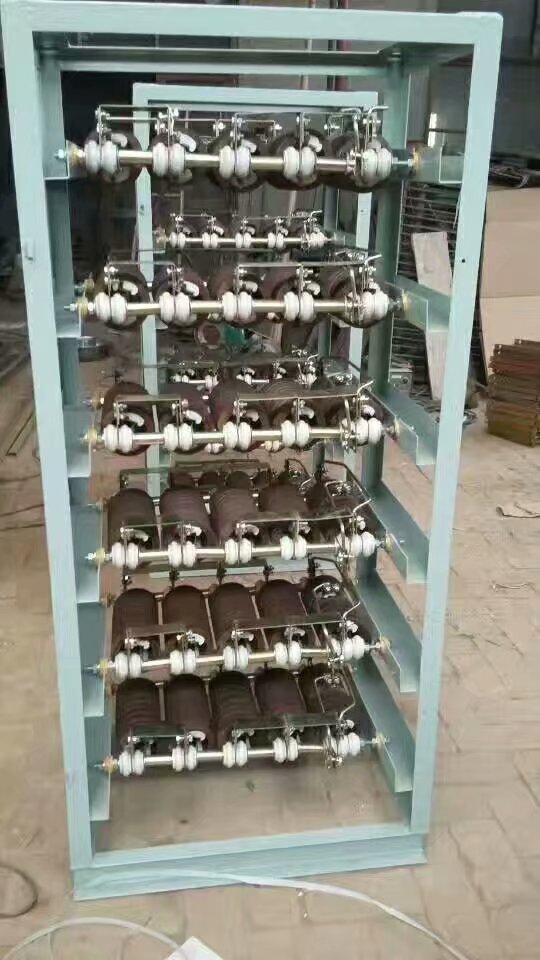

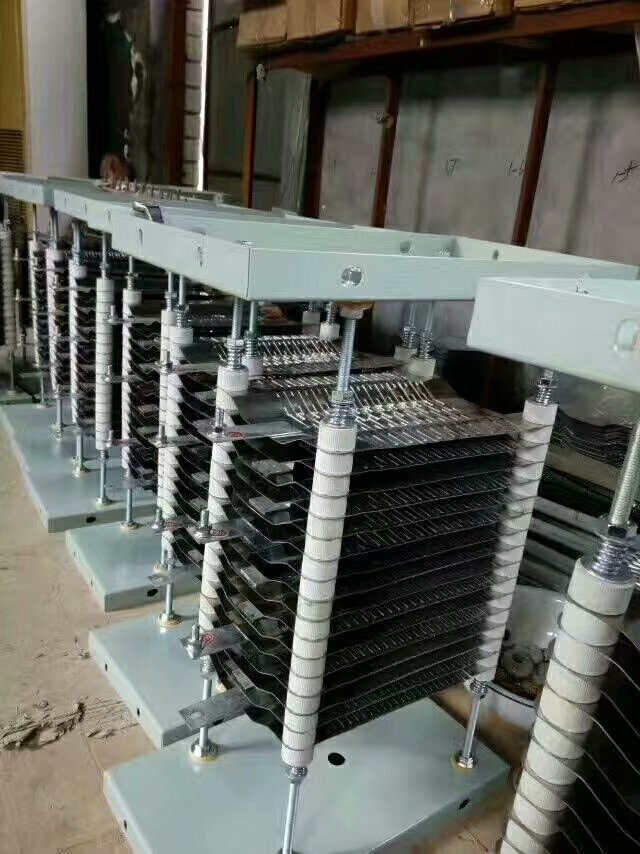

电阻器型号***后一位为“B”，表示康铜丝或不锈钢丝材质，一般作为大车、小车起动调整。图片为箱体内图片，订购时请说明材质及箱体。

RY52-112M-6/2B起动调整电阻器 RY52-280M-6/9J起动调整电阻器
