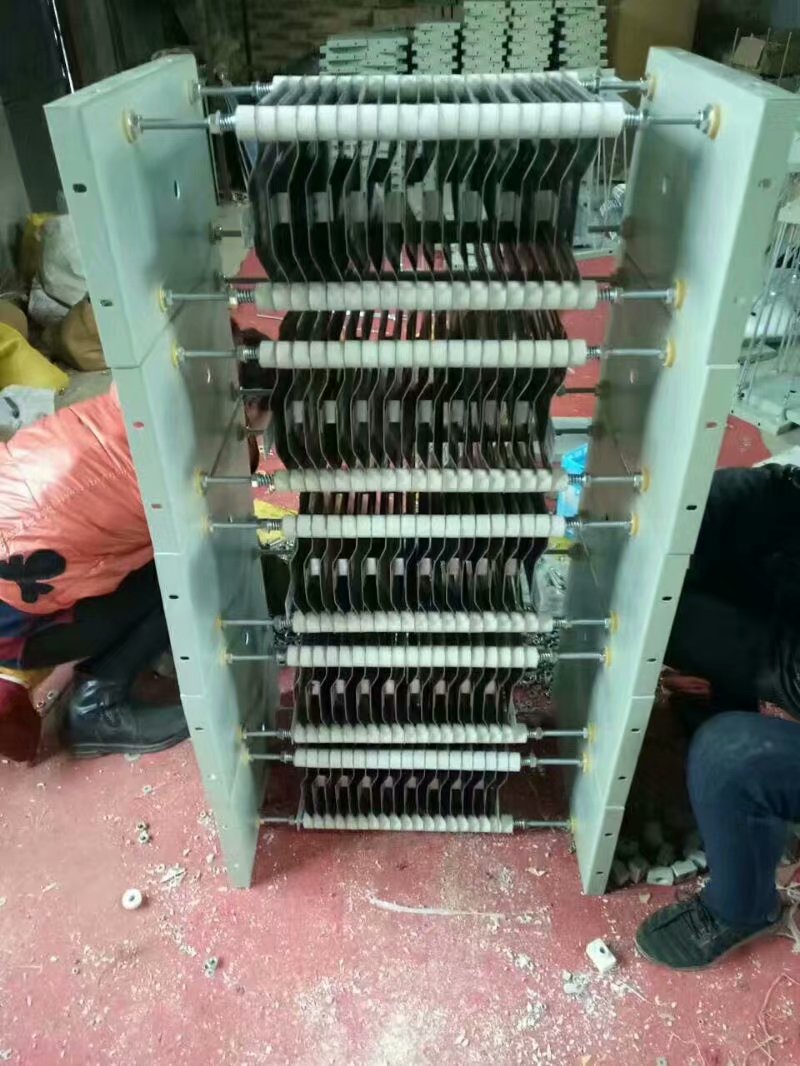

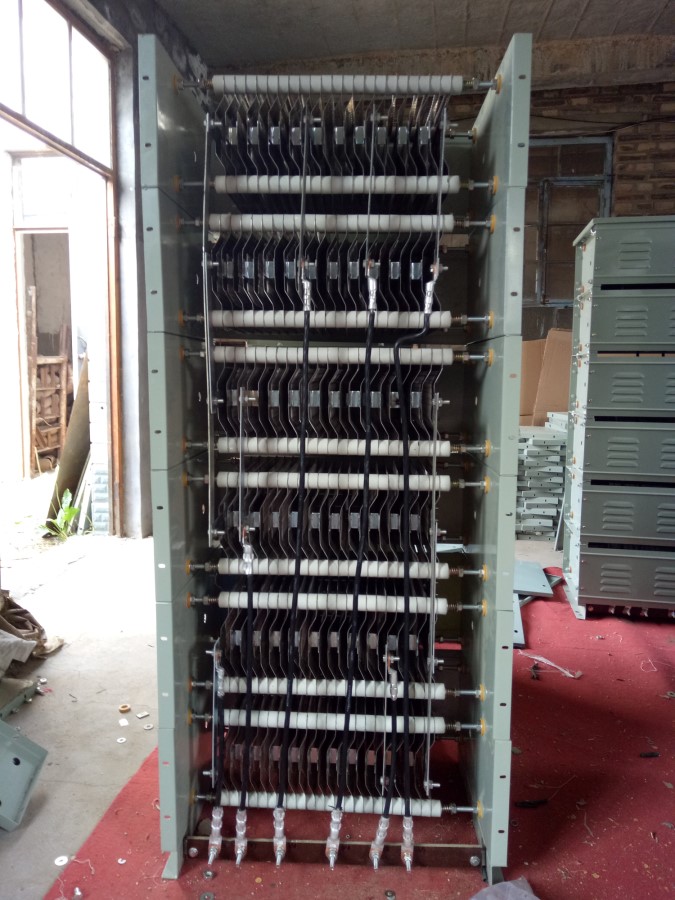

卷扬机启动RS54-315S-10/5H不锈钢电阻器55千瓦

RS启动调整电阻器型号意义

R□5□－□－□/□□－□

  ︱ ︱ ︱   ︱   ︱   ︱   ︱   ︱   ︱带防护外壳代号“X”

  ︱ ︱ ︱   ︱   ︱   ︱   ︱   ︱    电阻元件代号

︱ ︱ ︱   ︱   ︱   ︱   ︱      不锈钢电阻器箱数

︱ ︱ ︱   ︱   ︱   ︱        电动机极数

  ︱ ︱ ︱  ︱   ︱          电动机机座号

︱ ︱ ︱   ︱          通电持续率

︱ ︱ ︱          设计序号（匹配JZR2系列电动机）

︱ ︱          控制系统代号

︱          不锈钢电阻器

注：带有外壳的代号为“X”，防护等级为IP23.，透用户外防雨“X2”；户内安全防护“X1”；不带有外壳的则无“X”代号。

1,启动调整电阻器电阻F元件代号:

“B”-ZB1及ZB2—康铜板形电阻器元件；

J（Y）-ZJ（Y）-铁铬铝齿形（又称大波浪电阻元件）；

D-ZD1-铁铬铝小波浪电阻元件；

Ｈ－Z,-不锈钢网状形电阻器元件。

2,通电持续率TD%：

TD15%为“1”； TD25%为“2”； TD40%为“4”； TD60%为“6”

3,控制系统代号：

T-凸轮控制器控制（不对称电阻）

K-凸轮控制器控制（不对称电阻，转子一相开路起动）

Q-用PQR10型即PQD6402型升降控制箱（七段电阻六段切换）

S-用PQS单相制动型升降控制箱（五段电阻四段切换）

Sf-用PQS单相制动型升降控制箱（六段电阻五段切换）

Y-RQY型PQR9型即PQD6401型平移控制箱

Z-PQZ型抓斗控制箱（四段电阻三段切换）

Ze-PQZ型抓斗控制箱（五段电阻四段切换）

F-QR2S二级反接制动升降控制箱
