新能源汽车、充电桩线束热缩设备说明

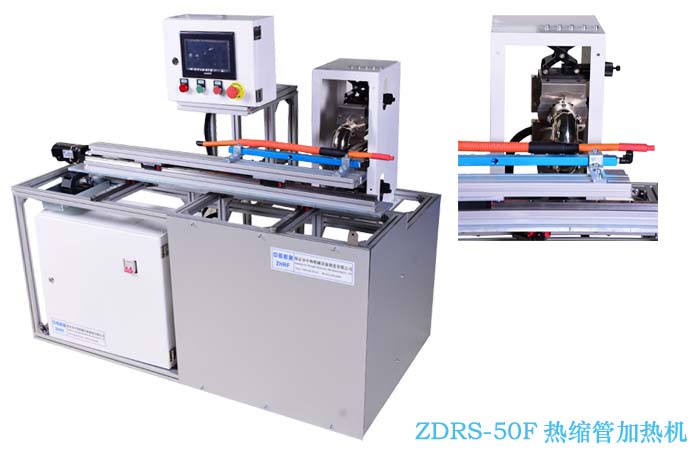

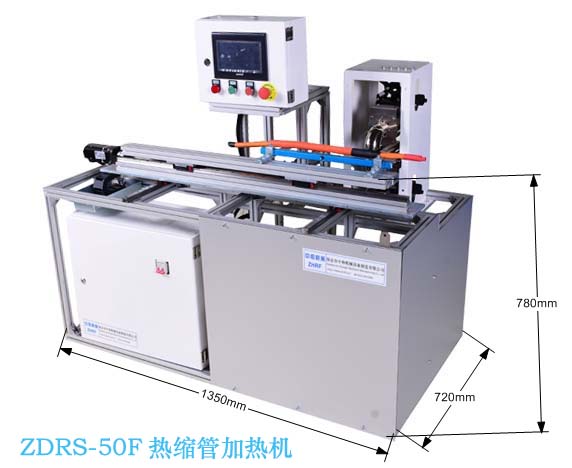

ZDRS-50F热缩管加热机是一款自动热缩管加热设备。为批量生产设计。可以实现一根线束多点热缩，特别适用于大直径，厚壁带胶热缩套管、超长热缩套管的加热收缩，精准加热，不伤线。操作简单，可以保存10种线缆加热程序。
一、使用说明

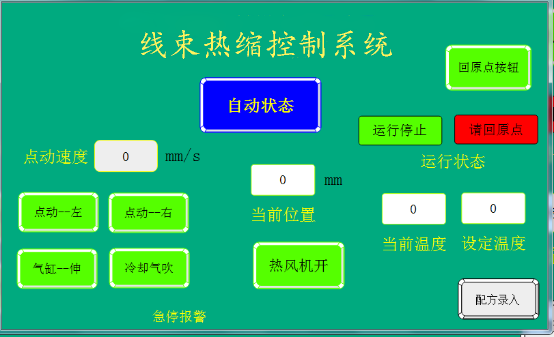

1、开机画面

A、开机默认为自动状态，点击回原点按钮，运行平台自动回原点，完成后请回原点指示变绿，按下操作箱启动按钮后即可自动运行，按下停止按钮后，平台运行完当前流程即停止运行，按下急停按钮后即刻停止运行。
B、温度设定及显示：对热风温度有当前温度显示和设定温度，当前温度为当前出风口的实际温度，设定温度为出风口的目标温度设定。
C、热风机开/关：控制热风机的启停
D、手动状态：点击蓝色自动状态按钮，当显示为手动状态时即进入手动模式，在手动模式下按下点动—左，平台即向左运行，同理可控制向右运行，平台前后运行及冷却阀开关

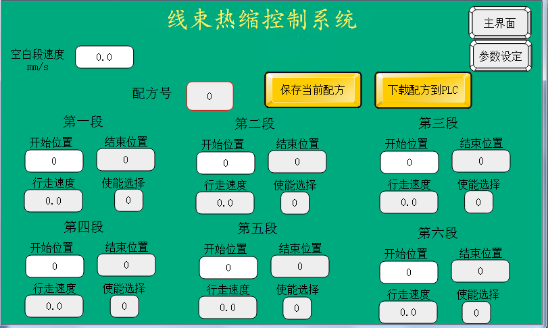

2、参数设定画面

A、配方号：0~9，可保存10种线缆加热路径，还可再增加种类
B、空白段速度：不加热区域行走速度
C、下图中红色为加热区域，绿色为不加热区域，可加热六段以内的任意距离、段数、长度线束，使能选择为1时，该段区域加热，使能设置为0时，此段为不运行段。
