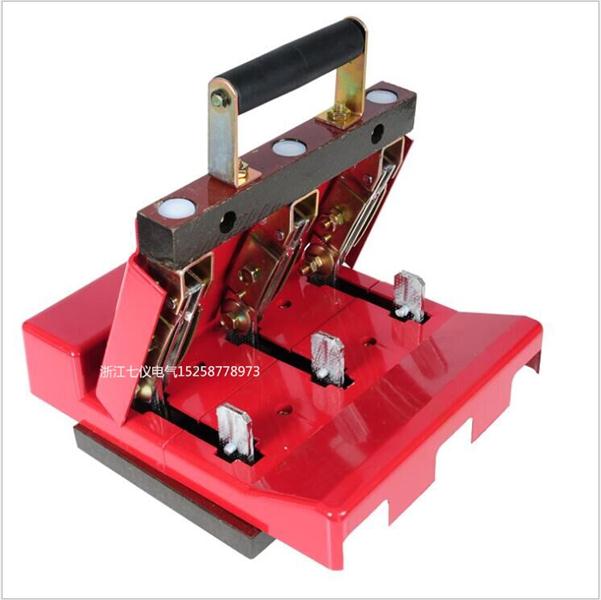

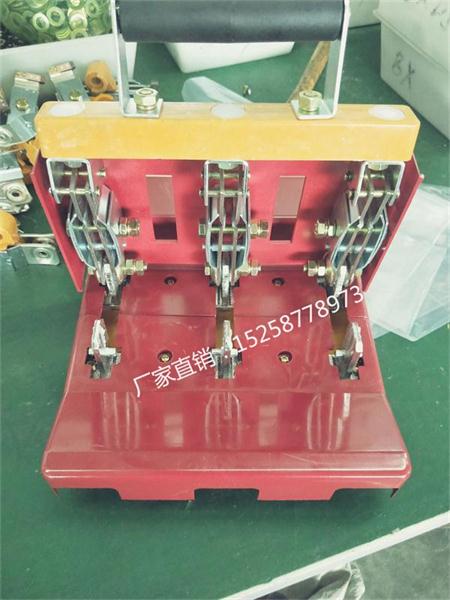

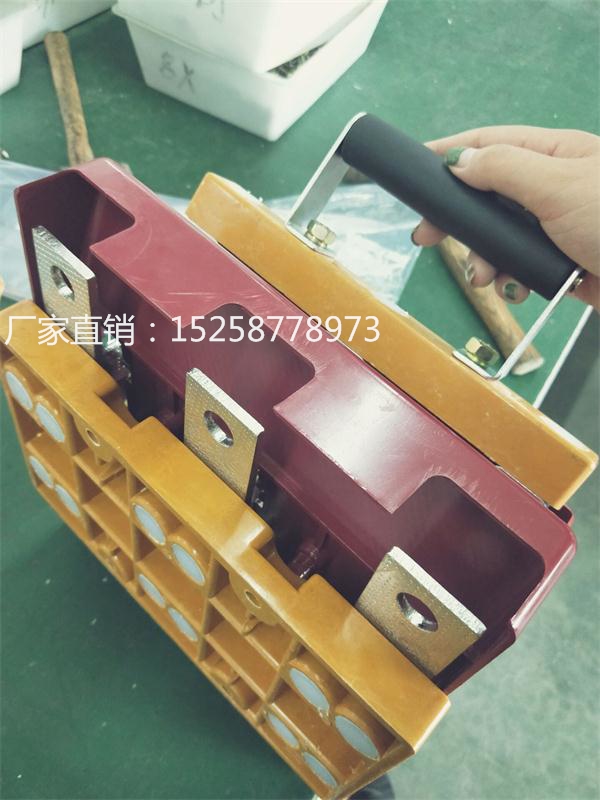

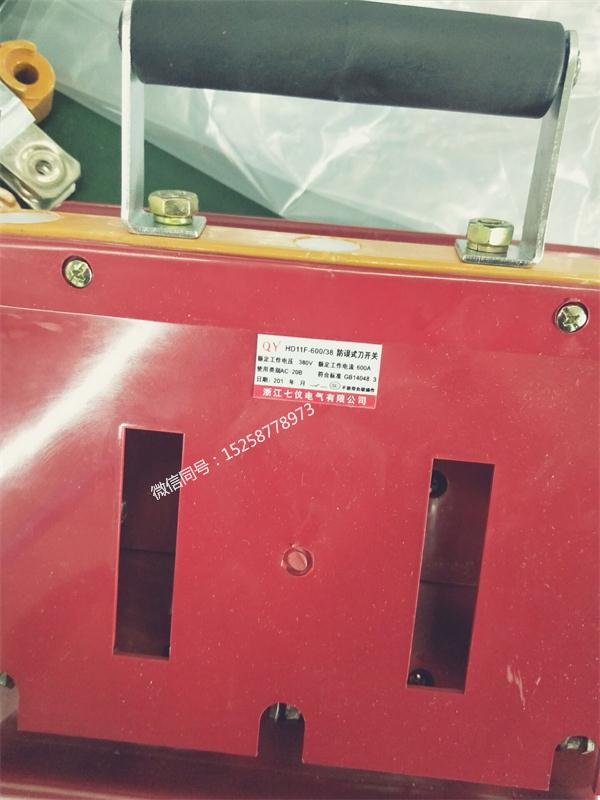

加厚铜HD11F-600/38三相三线刀开关

型号：HD11F-600/38
品名： 三相三线三极防误式单投（加厚版）
体积 :
 重量：每只5.3公斤
适用范围
HD系列、HS系列单投和双投刀开关适用于交流50Hz、额定电压至380V、直流至220V，额定电流至1500A的成套配电装置中，作为不频繁地手动接通和分断交、直流电路或作隔离开关用。
HD(S)11系列中央手柄式刀开关主要用于动力站，不切断带有电流的电路，作为电气隔离之用。
HD(S)12系列侧方正面杠杆操作机构式刀开关主要用于正面操作、前面维修的开关柜中，操作机构可以在柜的两侧安装。
HD(S)13系列中央正面杠杆操作机构式刀开关主要用于正面操作后面维修的开关柜中，操作机构装在正前方。
HD(S)14系列侧面操作手柄式刀开关，主要用于动力箱中。
装有灭弧室的刀开关可以切断电流负荷，其它系列刀开关只作电气隔离之用。
型号及含义
开关特性
1额定电压电流380V，直流220V。
2额定电流为00，1500A。
3主要技术性能参数（参照下表）
额定电流（A）
100
200
400
600
1000
1500
通断能力（A）（5个操作循环）
AC 380V,COS=0.27～0.8
100
200
400
600
1000
1500
DC T=0.01～0.011S 220V
100
200
400
600
1000
1500
机械寿命（次）
10000
10000
10000
10000
10000
10000
电寿命（次）
1000
1000
1000
500
500
500
Ls短时耐受电流（ka）
6
10
20
25
30
40
动稳定电流峰值（kA）
杠杆操作式
20
30
40
50
60
80
手柄式
15
20
30
40
50
－
操作力（N）
≦300
≦300
≦300
≦300
≦400
≦400
