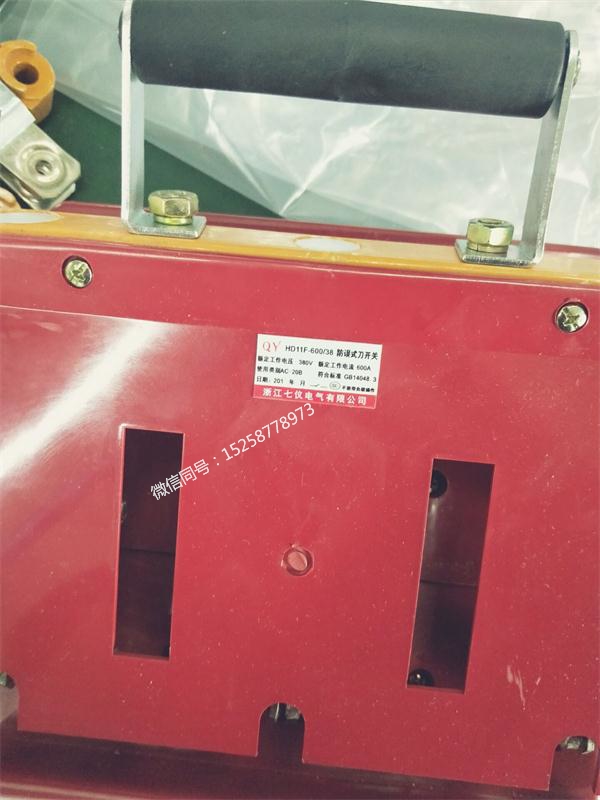

HD11F-600/38三相三线防误型刀开关

一：开关简介

HD11FA刀开关（防误型隔离器）适用于额定绝缘电压660V，额定工作电压400V，额定工作电流200A至1600A，主要用于低压成套设备中，在无负荷的情况下，用作分合电路，隔离电源之用，本隔离器技术性能符合IEC60947-3、GBI4048.3标准。
二：结构特征

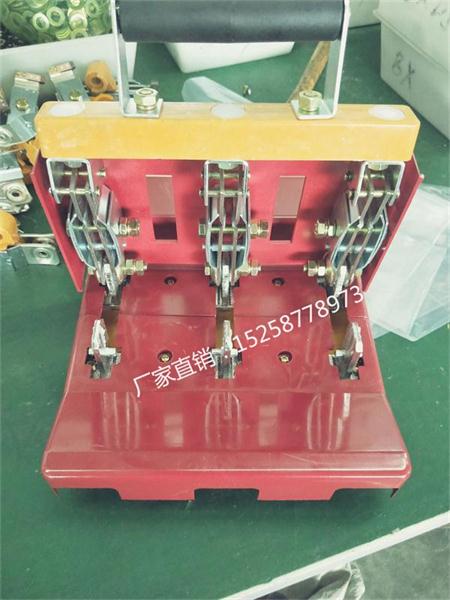

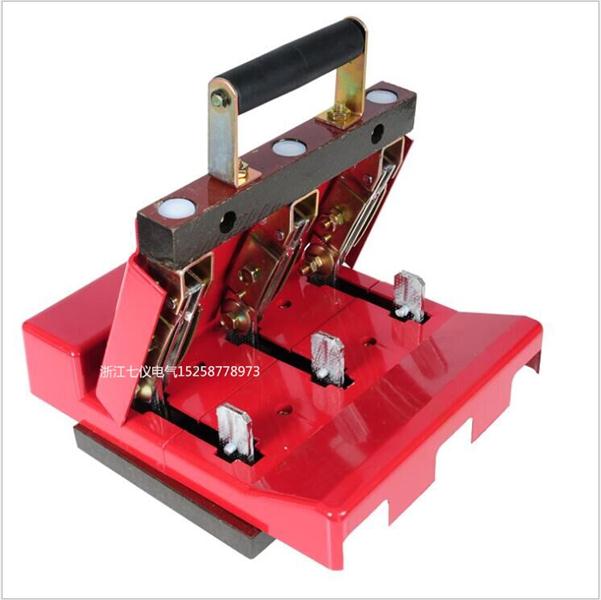

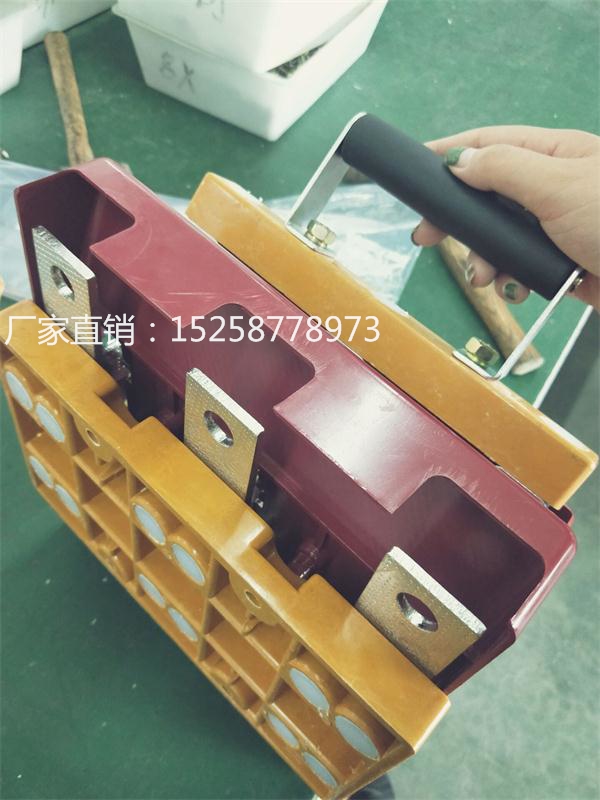

HD11F中的200、400A隔离器为单刀片，触头为两接触片铆合，合闸时靠触头的片状弹簧夹紧、以保证触头压力；600、1000、1600A为双刀片，外侧有片状弹簧压紧保证可靠的接触压力，刀片转动部分由弹性球面垫圈压紧。本系列隔离器操作手柄，采用盖板式结构，刀片直接固定在绝缘盖板上，能够防止操作人员在操作过程中触及隔离器的带电部分。在隔离器安装板上装有LXI9B行程开关，由盖板断开，闭合位置控制行程开关触头状态，在结构上保证行程开关常闭触头先于触头而断开，后于主触头而闭合。
本系列隔离器还具有锁扣机构，可通过锁扣机构进行锁定，使隔离器不能断开操作，并能承受短时冲击电流可产生的误动作。若进行断开操作时，需通过解锁机构进行解锁，解锁后方可进行断开操作。

三：型号及含义
