RD-V-1速度表说明

操作、按装简单，只需在表上自行输入轴的周长即可使用，自带测速度探头。

特点：RD-V-1型速度表适合于测量轴的线速度，以及轴带动的皮带和网带的速度。第一次使用只需输入轴的周长即可。

外型尺寸：48×96×75mm。

安装尺寸：壳体45×93mm方孔。传感器?12mm圆孔。磁铁?12mm。

输入电压：24V直流或交流。

测量范围：0-999.9米/分钟。

操作流程：第一次使用时，先按住OK键3秒钟。此时进入周长设置模式（单位：厘米），按∧键一次周长增加0.1厘米，如需快速增加，按住∧键不要松开，周长将持续增加，最大100厘米。按∨键一次周长减小0.1厘米，如需快速减小，按住∨键不要松开，周长将持续减小。设置完毕按OK键，周长将自动保存。

传感器安装方法：将磁铁固定到主动轴上，传感器距磁铁1厘米左右。注意传感器对磁铁的极性灵敏度不同，应使反应灵敏的一面朝向速度传感器。

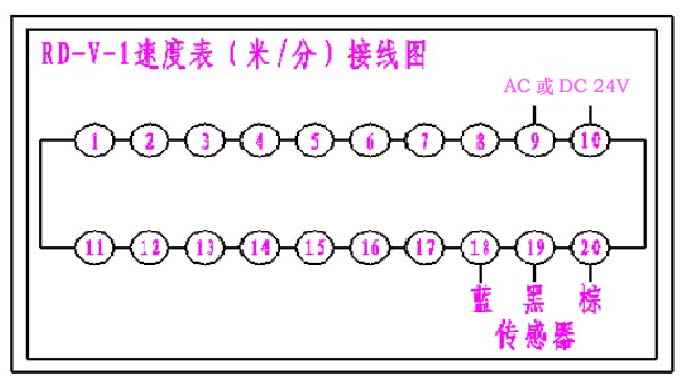

接线方法：

端子9和10接电源（AC或DC 24V）。

端子18接传感器蓝色线（5V）。

端子19接传感器黑色线（输出）。

端子20接传感器棕色线（地）。
