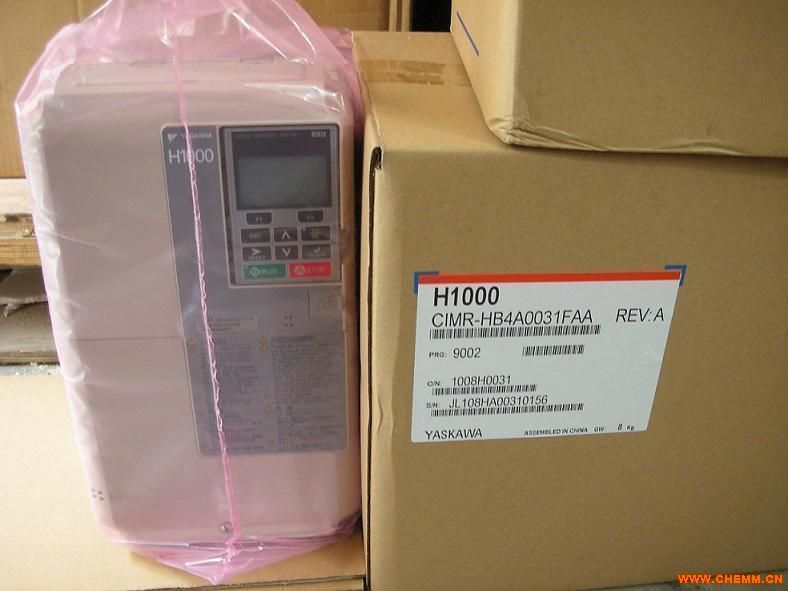

安川变频器H1000系列，CIMR-HB4A0180现货特价

我司110KW以下都有常备库存
CIMR-HB4A0003 0.75kW
CIMR-HB4A0005 1.5kW
CIMR-HB4A0006 2.2kW
CIMR-HB4A0009 3.7kW
CIMR-HB4A0015 5.5kW
CIMR-HB4A0018 7.5kW
CIMR-HB4A0024 11kW
CIMR-HB4A0031 15kW
CIMR-HB4A0039 18.5kW
CIMR-HB4A0045 22kW
CIMR-HB4A0060 30kW
CIMR-HB4A0075 37kW
CIMR-HB4A0091 45kW
CIMR-HB4A0112 55kW
CIMR-HB4A0150 75kW
CIMR-HB4A0180 90kW
CIMR-HB4A0216 110kW
CIMR-HB4A0260 132kW
CIMR-HB4A0304 160kW
CIMR-HB4A0370 185
CIMR-HB4A0450 220
CIMR-HB4A0515 250
CIMR-HB4A0605 315 (超重载)

H1000

更高端、更高效的安川重负载高性能变频器！

• 概要
• 特点
• 规格
• 下载

H1000
以更高性能为您拓展无限可能。
全新安川“H1000”重负载变频器，在重型工业领域发挥稳定出众！
业内首屈一指的驱动性能，源于我们对产品的绝对自信。
先进的电机驱动技术，带来巅峰级的高效运行。
将我们的技术融入各个领域，定义高效便利、安全环保的驱动准则。
它能够根据不同用途最大限度地发挥特长，无论在性能还是控制上都值得信赖！
安川始终致力于为您奉献更精益求精的可靠品质，
"H1000”正以其致臻姿态展现，全面助力您的工作。
容量范围
200V级 0.4~110kW
400V级 0.4~355kW
应用
升降机械
流体机械
金属加工机械
搬运机械


特点1 高输出&高性能

● 符合用途的最适宜额定规格

■ Heavy Duty/Super Heavy Duty的双重额定，可以根据负载特性，选择最经济的容量

■ 根据额定，自动切换初始值、保护功能等

■ 0.4~560kW的大容量范围，可以用于各种用途

HD/SHD选择 HD(Heavy Duty) <一般·重负载特性> SHD(Super Heavy Duty) <超重负载特性> 过负载耐量 150% 1分钟 150% 1分钟 200% 3秒 用途 · 递减转矩负载：风机、泵、空调 · 重负载：压缩机、起重机、平移等 · 超重负载：起重机升降、挤出机、机床等

? 桥式起重机的应用例

? 塔式起重机的应用例

● 最先进的电机驱动技术

■ 实现所有电机的控制

无论是驱动感应电机或是同步电机（IPM电机/SPM电机），都能实现高性能的电流矢量控制。

■ 感应电机和同步电机用变频器可以通用

■ 可以通过参数设定，切换感应电机与同步电机

● 全新的转矩特性

■ 即使无传感器也能做到零速高转矩

能够实现以往较难做到的无传感器*的同步电机驱动。驱动IPM电机时，零速就能输出高起动转矩。

*：速度检测器（PG）、磁极检测器

● 使用高性能电流矢量控制，感应电机也能实现高起动转矩

● 高性能电流矢量控制和绝对值编码器的应用

■ 高性能电流矢量控制，实现高起动转矩和超低速运行

■ 高分辨率且稳定的磁极位置检出，实现平稳地起动

■ V/f控制、无PG矢量控制时实现高性能

转矩 转矩 可调速范围 速度精度 对应编码器和选购卡 （使用时注意事项） V/f控制 3Hz 150%* 1:40 ±2-3% — 带PG V/f控制 3Hz 150%* 1:40 ±0.03% (Incremental type) Line Driver:PG-X3! Complementary:PG-B3! 无PG矢量控制 0.3Hz 200%* 1:200 ±0.2% — 带PG矢量控制 0min-1 200%* 1:1500 ±0.01% (Incremental type) Line Driver:PG-X3! Complementary:PG-B3! PM用无PG 矢量控制 5%速度 100% 1:20 ±0.2% 不能用于升降机 PM用无PG 高级矢量控制 0min-1 200%* 1:100 ±0.2% 不能用于升降机，需要专用的IPM电机 PM用带PG 矢量控制 0min-1 200%* 1:1500 ±0.01% (Incremental type) Line Driver:PG-X3! Complementary:PG-B3!

!：对应ABZ脉冲、带分频功能 *：需要讨论变频器容量

● 配备丰富的自学习功能

■ 内置多种自学习方式，无论是驱动感应电机或是同步电机，都能充分发挥驱动性能

■ 自学习内容还包括客户的机械

■ 配备新方式的在线自学习

运行中可以一直检出电机特性的变化，进行高精度的速度控制。

● 平稳运行

■ 与以往产品相比，降低了转矩脉动，实现更平稳的运行

● 可靠的转矩限制（驱动感应电机、同步电机时）

■ 需要保护机械时，通过矢量控制下的高精度转矩限制功能，限制输出转矩

■ 有突发的负载变化时，通过转矩限制功能保护机械

● 高控制精度（驱动感应电机、同步电机时）

■ 高控制精度提升机械性能

速度精度(±0.01%(带矢量控制)、±0.2%(无PG矢量控制)、转矩精度±5%)

■ 新方式的在线自学习和自适应控制，抑制电机温度上升时的影响

● 高响应和防止振动·过冲

■ IM电机、PM电机都能实现50Hz以上的速度相应

带PG控制的场合

■ 机械刚性不足的场合，通过加减速补偿（前馈功能），可以实现无振动·过冲的相应。        速度控制器（ASR）的调试简单

■ 加减速时间·S字特性切换，使加减速平稳

● 高精度转矩控制（驱动感应电机、同步电机时）

■ IM电机、PM电机都能实现高精度转矩控制（±5%）

*带PG矢量控制时可以

■ 可以实现速度限制输入方式、速度优先回路动作、转矩指令极性的微调

■ 适应控制可以抑制电机温度上升及电动/再生切换时的影响

控制模式 收卷机动作 收卷机动作 构成 正常时的旋转方向 正转 反转 正转 反转 极性指令 转矩指令(TRFF) (+) (-) (-) (+) 速度限制(SLIM) (+) (-) (+) (-)



特点2 便利&环保

● 根据喜好定制变频器

■ 配备可视编程功能DriveWorksEZ*

使用计算机，通过鼠标的拖放操作，可按照客户的机械规格简单定制变频器。

能编制特殊动作和新的检测功能等，并载入变频器。

■ 配备USB端口，便于连接计算机

● 轻松调试

■ 自动设定最适宜的参数

使用用途选择功能，只需选择机械用途，即可自动设定最适宜的参数。无需繁琐的参数设定，可缩短试运行        时间。

● 耐环境性

? 耐环境性设计

■ 备有耐湿、耐尘、耐振动等耐环境的强化产品

■ 同时备有防尘、防滴型IP54*等带保护结构的产品

*：准备中

? 符合RoHS指令

■ 标准产品符合RoHS（欧洲特定有害物质使用限制）指令

? 降低噪音

■ 采用Swing PWM方式，在抑制电磁干扰的同时还降低了刺耳的噪音

? 抑制电源高次谐波

■ 标配高次谐波抑制用的直流电抗器（22kW以上）

■ 备有抑制高次谐波的12相、18相整流选购件*、高次谐波抑制滤波器

*：准备中。客户需准备3线圈、4线圈变压器

● 多种通信选购卡

■ 标准配备RS-422/485通信功能

■ 安装通信选购卡，即可用于PROFIBUS-DP、DeviceNet、CC-Link、CANopen、        LONWORKS*、MECHATROLINK-II*等各种现场网络

*：准备中。客户需准备3线圈、4线圈变压器        (注)产品名称为各公司的注册商标

■ 节省布线和空间，机械的设计、安装、维护均方便

● 长寿命设计

? 变频器设计寿命：10年

■ 采用使用年限长的风扇、电容器、继电器、IGBT等部件，变频器的设计寿命可达10年*

*：环境温度40°C，负载率80%，24小时连续运行时的值。此数值随时用条件而异。

? 电机寿命

■ 同步电机由于转子无铜损，轴承温度低，因此电机轴承的寿命约为感应电机的2倍

? 诊断预测寿命的提醒信号输出

■ 通过诊断预测寿命，可以输出易损件维护时间的提醒信号

● 简单维护

? 业界首创带参数备份功能的可拆卸式端子排

■ 万一变频器发生故障，无需拆装控制信号的接线和重新设定参数

? 支持工具DriveWizard Plus*

■ 使用计算机，可以一并管理数台变频器的参数

■ 配备各种监视、参数编辑、曲线运行、示波等功能，使变频器的调试和维护等作业更加方便

■ 从以往产品自动转换参数的驱动器更换功能，在更换变频器时，或万一发生故障进行更换时        可省去参数设定的作业

? 参数拷贝功能

■ 标配的操作器内置参数拷贝功能，可以简单进行参数的上传/下载

■ 使用带USB拷贝单元的选购件，能简单拷贝变频器的参数

特点3 安全&高可靠性

● 安全环境

? 符合安全标准

■ 符合EN954-1 Cat.3及IEC/EN61508 SIL2(申请中)

■ 增加了可监视安全功能动作的EDM(External Device Monitor)功能

● 确实可靠的制动功能

■ 使用过励磁制动功能，无制动电阻也能紧急制动

■ 扩展了内置制动晶体管的机型，若增加制动电阻，可获得更大的制动力

? 停电时的安全停止

■ 配备停电时电机不自由运行，而能快速安全减速停止的KEB(Kinetic Energy Back-up)功能
