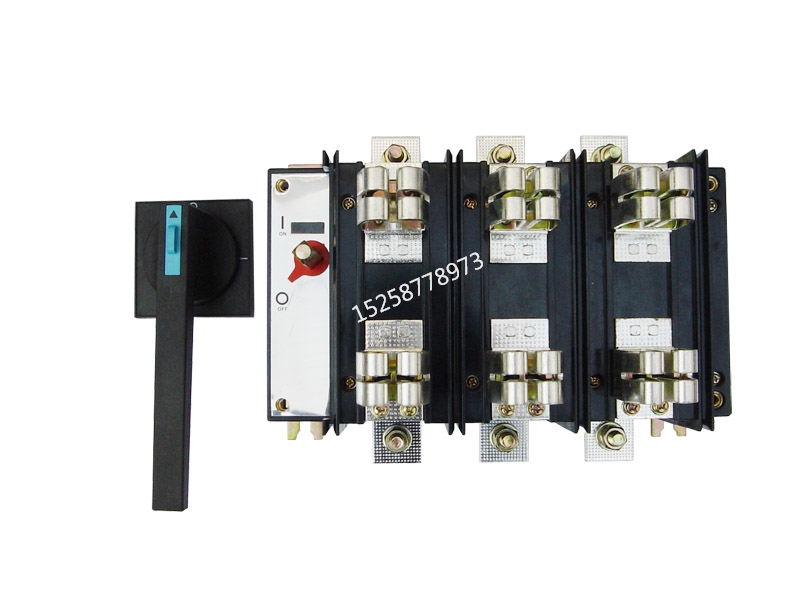

HH15QSA-630/3,HH15QSA-800/3隔离开关熔断器组

HH15(QSA)系列隔离开关熔断器组 适用范围 主要使用在具有高短路电流的配电电路和电动机电路中，作为手动，不频繁操作的主开关或总开关，尤其适用于安装在较高级的抽屉式低压成套装置中。双投开关用作不频繁的双电回路接通和分断之中。 结构特点 开关采用全封闭式结构，以保证提高工作可靠性及性能的稳定，具有独特的滚动插入式触头系统。每相都有两组这种双断点的触头系统，两组触头系列或是串联、或是并联，就可满足电流大小不同的电路及不同工作类别的要求，触头系列使电流分别从几个滚柱通过，其结果使得每个滚柱所受到的电动反力大大减小。在运动过程中，滚柱与静触头的接触既有滚动又有滑动摩擦，这样能有效地避免发生熔焊。操作机构有储能弹簧，因此动触头组的运动速度与操作力的大小、操作速度无关。操动器由装在面板上手柄、与手柄啮合的驱动连轴节、延伸轴、轴连轴节及驱动轴组成。延伸轴及轴连节只在驱动轴不够长时才使用。开关在成套装置柜内安装的深度可以根据各电器元件成套组合安装的需要来考虑，有相当大的活动范围。 HH15(QSA)系列隔离开关熔断器组型号有： HH15(QSA)-63A(三极、单投) HH15(QSA)-125A(三极、单投) HH15(QSA)-160A(三极、单投) HH15(QSA)-250A(三极、单投) HH15(QSA)-400A(三极、单投) HH15(QSA)-630A(三极、单投) HH15(QSA)-63A(四极、单投) HH15(QSA)-125A(四极、单投) HH15(QSA)-160A(四极、单投) HH15(QSA)-250A(四极、单投) HH15(QSA)-400A(四极、单投) HH15(QSA)-630A(四极、单投)
