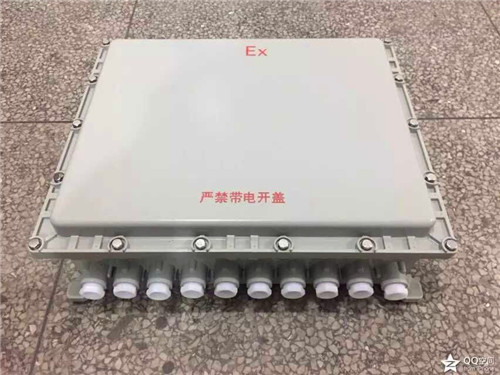

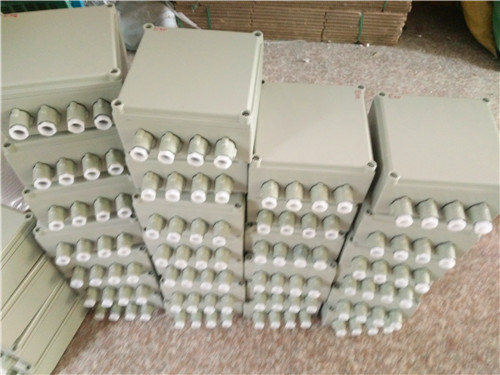

BXJ51-40/20防爆分线箱
适用范围BXJ52-40/10防爆接线箱,防爆分线箱
适用于1区、2区危险场地。
适用于A、B、C类，温度组别为T1-T5的爆炸性气体环境。
BXJ51-40/20防爆分线箱技术参数
执行标准：GB3836.1-2000、GB3836.2-2000、GB3836.3-2000、IEC60079
防爆标志:ExdT6、×ExdBT6、×ExedCT6
额定电压：AC380/50Hz
额定电流：20A
防护等级：IP54、×IP55、×IP65
防腐等级：WF1进线示意图
BXJ51-40/20防爆分线箱产品特点
壳体采用铝合金压铸成型，表面高压静电喷塑；
接线端子采用增安型专用接线端子，接线方便、牢固可靠，并且根据电流大小有多种规格可供用户任意选配；
进线口方向可根据用户要求确定，并可根据用刻要求直接配装BDM系列电缆夹紧密封接头；
进出线口螺纹可特制，可制成公制螺纹，NPT螺纹等形式；
增安型外壳可根据用户要求采用不锈钢制作，用户如有要求请注明。
BXJ51-40/20防爆分线箱外形及安装举例
壳体型号型号A B C D E进线口数量及规格出线口数量及规格备注
型BJX-20/4 200 185 100 140 100 1-G3/4 4-G1/2 ExdBT6
型BJX-20/8 242 215 136 164 112 1-G1 7-G3/4
型BJX-20/16 324 280 214 235 132 1-G1/2 7-G3/4
型BJX-20/24 422 286 316 235 132 1-G1/2 11-G3/4
型BJX-20/36 422 359 320 315 134 1-G1/2 13-G3/4
