防雷接地模块产品规格（外观尺寸）

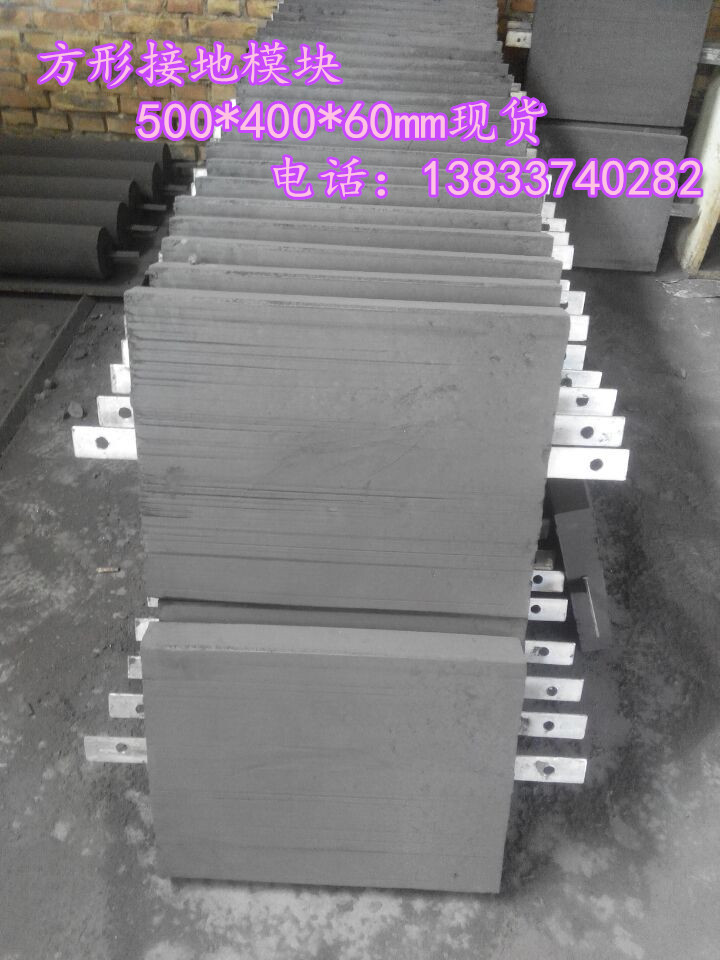

1.方块型接地模块/降阻模块 ：500×400×60mm ，600×400×60mm  2.圆柱型接地模块/降阻模块 Φ150×800mm ，Φ100×1000mm ，Φ260×800mm ，Φ200×1000mm

3.梅花型接地模块 ：Φ150×800mm ，Φ200×1000mm Φ260×800mm 这是安能防雷接地模块常用规格及外观尺寸，若有特除规格尺寸的接地模块请您提前咨询安能防雷接地模块厂家24小时热线电话138-3374-0282（可加同号微信）

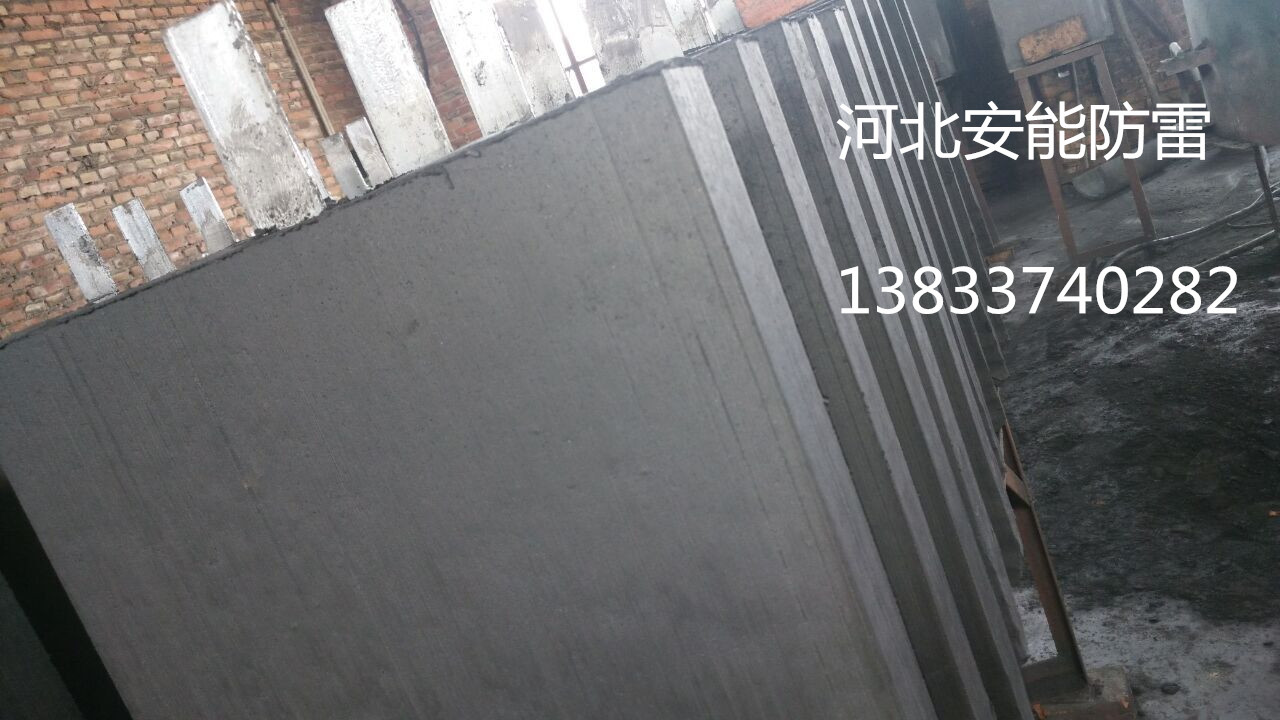

ANFL石墨接地降阻模块是我公司开发的新型低电阻降阻材料. 采用非金属导电物质为主剂，是无机物理型降阻产品.有降低接地电阻的效果，并可保证接地效果长期稳定.埋入大地后，其中的非金属材料与大地构成一个接触良好的整体.一方面它能够与土壤紧密接触,扩大散流面积，降低与土壤间的接触电阻；另一方面它向周围土壤孔隙中流动渗透，降低周围土壤电阻率，在接地体四周形成一个电阻率变化平缓的低电阻区域，使整个地网接地电阻显著降低.

（一）安能石墨接地降阻模块的优点：

1、 降阻效率高、接地电阻稳定、有很强的保温、吸湿性、粘附固体表面能力强

2、 接地效果好，抗酸碱、防腐蚀，并能延缓土壤对金属地体的腐蚀，起到延缓腐蚀和接地体的作用.

3、 对高土壤电阻效果明显，且稳定强效、耐腐蚀性良好、经济、安装简单易行，不受地形限制.

4、 适用各种类型的土壤环境，且受到季节及天气状况影响小，接地电阻值能强效、稳定地保持30年.

（二）接地模块施工方法

1、可进行垂直埋置或水平埋置，埋置深度一般为0.8~1.0米。

2、采用几个模块并联埋置时，模块间距不宜小于4.0米。如条件不允许，可适当减小，与此同时应减小计算模块用量时模块利用系数的取值。

3、接地模块的极芯互相并联或与地线连接时，必须进行焊接。要求用同一种金属材料焊接，确保连接的可靠性。焊接长度应不小于80mm，不允许虚焊、漏焊。

4、应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀。

5、坑槽回填应采用细粒土为填料，不得用碎砖等建筑垃圾做回填料，回填时应分层操作，填30公分料后，适量加水并夯实。再填料、加水和夯实，直至与地表齐平。

6、吸湿72小时后，用地阻仪测量工频接地电阻。若未达到预期目标，应分析原因和采取弥补措施。

7、在寒冷地区，模块应埋在冻土层以下。

（三）接地模块用量计算

根据地网土层的土壤电阻率，采用下式计算接地模块用量

水平埋置，单个模块接地电阻：

Rj =0.068×ρ÷（a×b）-2

并联后总接地电阻：Rnj = Rj /nη

式中：ρ—土壤电阻率（Ω/m）

a、b—接地模块的长、宽（m）；

Rj—单个模块接地电阻（Ω）；

Rnj—总接地电阻（Ω）；

   n—接地模块个数；

η—模块调整系数，一般取0.6—0.9。

安能防雷石墨接地降阻模块多种规格可选，500*400*60mm，150*800mm常年备有大量现货，欢迎点击：http://www.hbanneng.com/        qq:150-615-1930 公司邮箱：150-615-1930@qq.com
