FPC柔性线路板腾维线路板厂家LED灯带线路板”参数说明

FPC柔性线路板腾维线路板厂家LED灯带线路板详细介绍

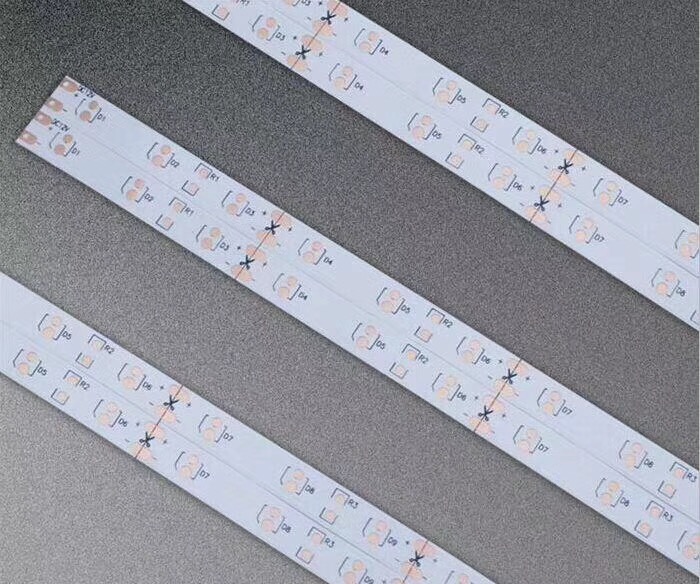

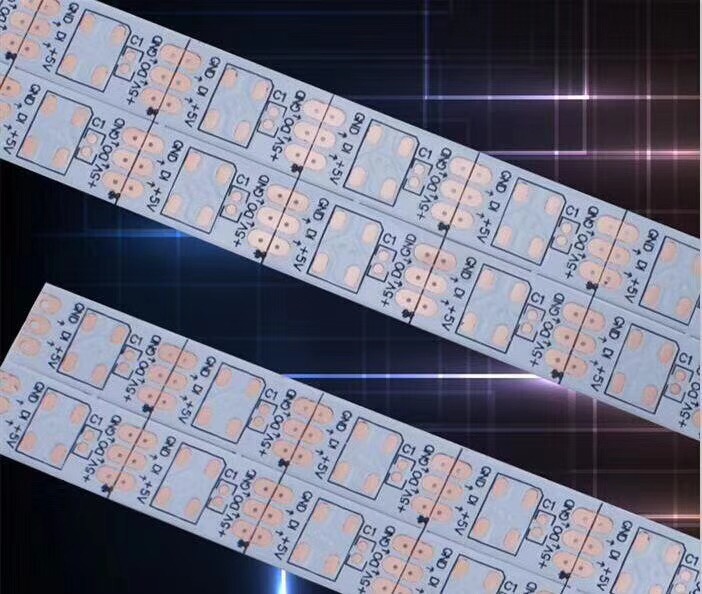

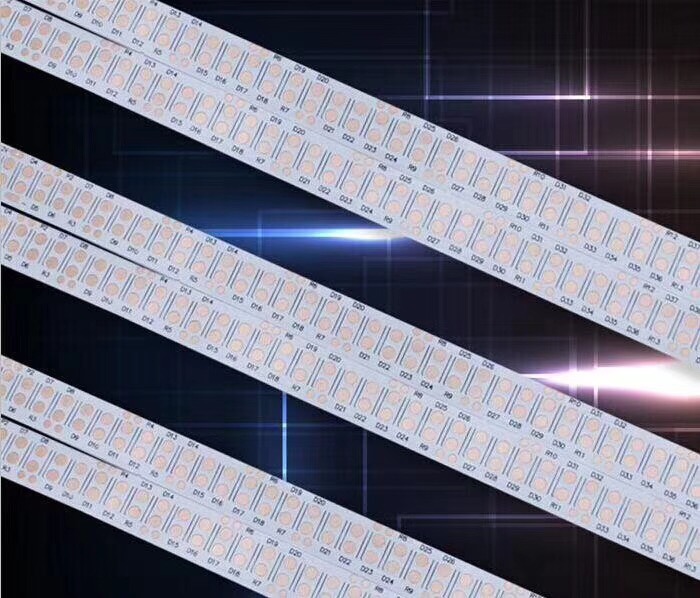

深圳腾维灯饰配件有限公司生产的LED灯条线路板具有质量优异价格公道备货量大，货源稳定。并可定制LOGO.满足市场对于LED灯条线路板的差异化需求。
私板客户提供线路板文件，要求加工，（可抄板，可对文件提出合理建议），交期短，质量好。
定制版客户，客户提供对线路板要求，由我公司设计画板。我司拥有强大的工程研发团队，具有进生产设备生产出高质量高工艺水平的产品。交给我们，为您的质量和成本负责。
单面、双面；单色、全彩，纵向、横向排布，电解铜、压延铜，抗氧化、镀金、覆白油、贴覆盖膜。
技术特点：
腾维线路板，按照严苛的生产程序每个环节保证质量。
产品基本流程为：开料>钻孔>镀铜>光致>蚀刻>电测>磨板>贴膜>丝印>抗氧化>外型>质检>入库>出货。
腾维导电孔均为两孔。
材料组成：
铜板基材、环氧树脂（EP）膜。酚醛树脂、有机树脂、玻纤布基、聚酰亚胺树脂（PI）
产品规格：3，4，5，6，8，10，12，15MM宽，长度300，360，500，600，900，1200.
灯珠数量：一米12灯，18灯，24灯，30灯，32灯，36灯，40灯，48灯，60灯，72灯，78灯，84灯，90灯，96灯
，120灯，240灯，
颜色：红、蓝、黄、绿、黑、白；
制作层数  1~9层
完成板厚  0.075mm~4.0mm
板材类型  PI、PET、PEN
完成板厚公差  ＋-0.01
最小完成孔径  0.2mm
最大完成孔径  6.5mm
NPTH完成孔径公差  防氧化。电金，沉金。电锡，沉锡，＋-0.025mm
PTH 完成孔径公差  ＋0.050mm
铜箔厚度  12微米18.28.
最小线宽距  >0.075mm（1/2oz）>0.065mm（1/3oz）
表面处理类型  防氧化、电金、沉金、电锡、沉锡
电镍/金厚度  镍 Ni 2.54-9um 金Au 0.025-0.5um
沉锡  0.7um-1.2um
电锡  3um-15um
钻孔孔位差  ＋-0.05mm
冲板尺寸公差  ＋-0.05mm
常规产品提供
产品名称  FPC灯条单面板  FPC灯条双面板
版面颜色  黄板  白板  白板  黄板
3528规格  3.2、5、10  3.2、5、10  8、10  8、10
5050规格  6、8、  6、8  10、12、  10、12
输入电压  AC 100~240V  AC100~240V  DC 12/24V  DC 12/24V
3528灯数  一米60/100灯  一米60/100灯  一米30/60/120灯  30/60/120灯
5050灯数  60灯  60灯  30/60灯  30/60灯
非常规板可以定制。先要打样试生产。
产品存储条件
1温度：18—25度湿度：40—70%
2存储时间
表面处理
保存时间
包装方式  真空包装  非真空包装
抗氧化  一月  一周
化学或电镀金  六月  三个月
热风整平或镀铅锡  六月  六个月
备注：若超过保证期，需重新检验相关特性和性能，在确认延长期限。
