结构特点：

1、整体预制户外终端选用优质的进口硅橡胶材料，在工厂整体成型，其内部复合了半导电硅橡胶应力锥，可靠的改善了电缆屏蔽切断处的电场分布，与瓷套式（复合套管式）户外终端相比，结构得以大大简化，产品重量只有瓷套式终端的10%。

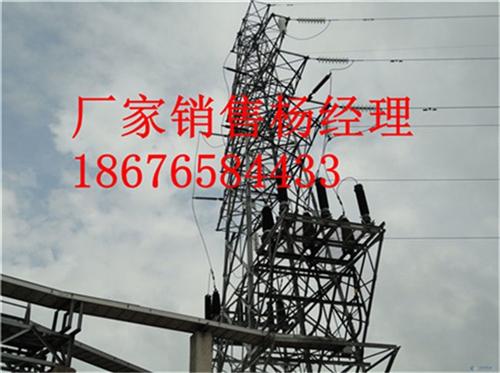

2、安装时只需将电缆处理好，将终端主体套入电缆绝缘上即可，安装极为方便，且安装位置灵活，可倾斜安装于架空铁塔上。

3、终端为全干式结构，不需添加任何绝缘剂，杜绝了漏油现象，且具有良好的防爆性能。

XLPE绝缘电缆，由于其绝缘材料的特殊性能，使这种电缆的绝缘强度很高，在一般情况下，本体主绝缘击穿的可能性很小，同时配合交联聚乙烯的电缆附件，不论是什么形式（如热缩、预制、冷缩等）都是用很好的绝缘材料制成，附件本身的绝缘不成问题，所以关键要解决电缆绝缘本体和附件之间的界面问题。

尽管我们设计附件时采用了适当的裕度，保证一般电缆使用中不会出现问题，但由于电缆制造工艺的千差万变，使得同一截面的电缆绝缘外径相差非常大，例如：8.7/１０kV　240mm2 XLPE电缆标称绝缘外径应为φ21.5mm，而目前大多数电缆为φ19.2mm，这就带来了预制电缆附件的安装困难。

四、终端外绝缘设计

4.1   终端外绝缘的材料

   电缆终端外绝缘材料主要分为两种：无机材料和有机材料；无机材料主要有瓷、玻璃等；有机材料主要有橡胶、环氧树脂、交联聚乙烯等。对材料有以下几点要求：

n

优良的电气绝缘性能；

n

优良的老化性能；

n

优良的耐污秽性能；

n

优良的增水性能。

4.2  终端外绝缘的结构

   终端外绝缘有三个要素必须计算，这就是干闪距离、湿闪距离和泄漏距离（爬距）。这三个参数对外绝缘将产生不同的影响。对于一种附件，只有取三个参数计算出的Z大绝缘距离，才能保证整个运行时的安全。

n

干闪距离：干燥状态下，因升高电压而产生放电的途径；

n

湿闪距离：淋雨状态下，因升高电压而产生放电的途径；

n

泄漏距离（爬电距离）：从高压端到接地端之间沿绝缘表面拉伸的长度或距离；

YJJFQ-I型(卧式)、YJJFQ-II型(立式)

额定电压:64/110kV，适用电缆截面:240～1600mm2

产品特点

分支接头箱体内有三组在工厂已预先安装好的通用插拔座，并以SF6气体作为内绝缘，电缆插拔头与SF6气体完全隔

离，插拔时无需充/放气体，易于安装维护;

分支接头箱体上装有防爆装置、压力表、报警器、以及充/放气阀等装置，能及时了解并调节箱体内气压，以保障分

支接头长期安全稳定运行。

产品特点：

● 分支接头箱体内有三组在工厂已预先安装好的通用插拔座，并以SF6气体作为内绝缘，电缆插拔头与SF6气体完全隔离，插拔时无需充/放气体，易于安装维护；

● 分支接头箱体上装有防爆装置、压力表、报警器、以及充/放气阀等装置，能及时了解并调节箱体内气压，以保障分支接头长期安全稳定运行。
