故障指示器[1]主要适用于6-35kV电压等级的架空线路。在系统发生短路故障时，故障指示器能够准确的发出报警信息，检修人员可以根据报警指示迅速确定发生故障的区域并找出故障点。极大地提高了工作效率、缩短停电时间，有效地提高了供电的可靠性。
1. 故障指示：正常运行时，窗口为白色显示；发生短路时，窗口为红色并伴有闪光显示。
2. 抗干扰能力强，动作准确：信号不受线路、励磁涌流、高次谐波、电流波动的影响。
3. 故障段查找简单：故障指示器直接安装在配电线路上，通过相邻两组指示器动作与否可以很方便的确定故障区段。
4. 在线运行：直接安装在架空线路上，免维护。
5. 自动复位：指示器按照出厂设定的复位时间在动作后由故障状态自动返回正常位置。
6. 带电装卸：带电装卸极其简单，不影响线路运行。
适用范围：
6KV、10KV、35KV等电压等级架空线路
名称
技术指标
使用时环境温度范围：-30℃~+70℃
相对湿度：5%~100%
大气压力：70kPa～106kPa
海拔高度：≤2000m
环境温度*变化率：1℃/min
*绝对湿度：35g/m3
2产品特点
编辑
3技术参数
编辑
线路故障在线监测系统技术参数
适用导线电流：
I≤1000A
适用导线截面：
16mm2≤S≤500mm2
工作电源：
3,6V锂电池+导线取电
动作响应时间：
0,02S≤T≤3S
静态功耗：
≤15uA
动作复位时间:
2,-36小时（默认为2小时）
使用环境温度：
－40℃≤t≤+60℃
相对湿度：
≤95%
通信方式
以太网,串口,无线公网等
故障指示器动作准确率
大于90%
线路电压
10kV
绝缘耐压
125kV
短耐受电流能力
31,5kA/2s
翻牌,/闪光夜间可视距离
≥300m
翻牌显示可动作次数
无限次（太阳能取电）
太阳能电池标称功率
12W/18V
使用环境
09
09
2021

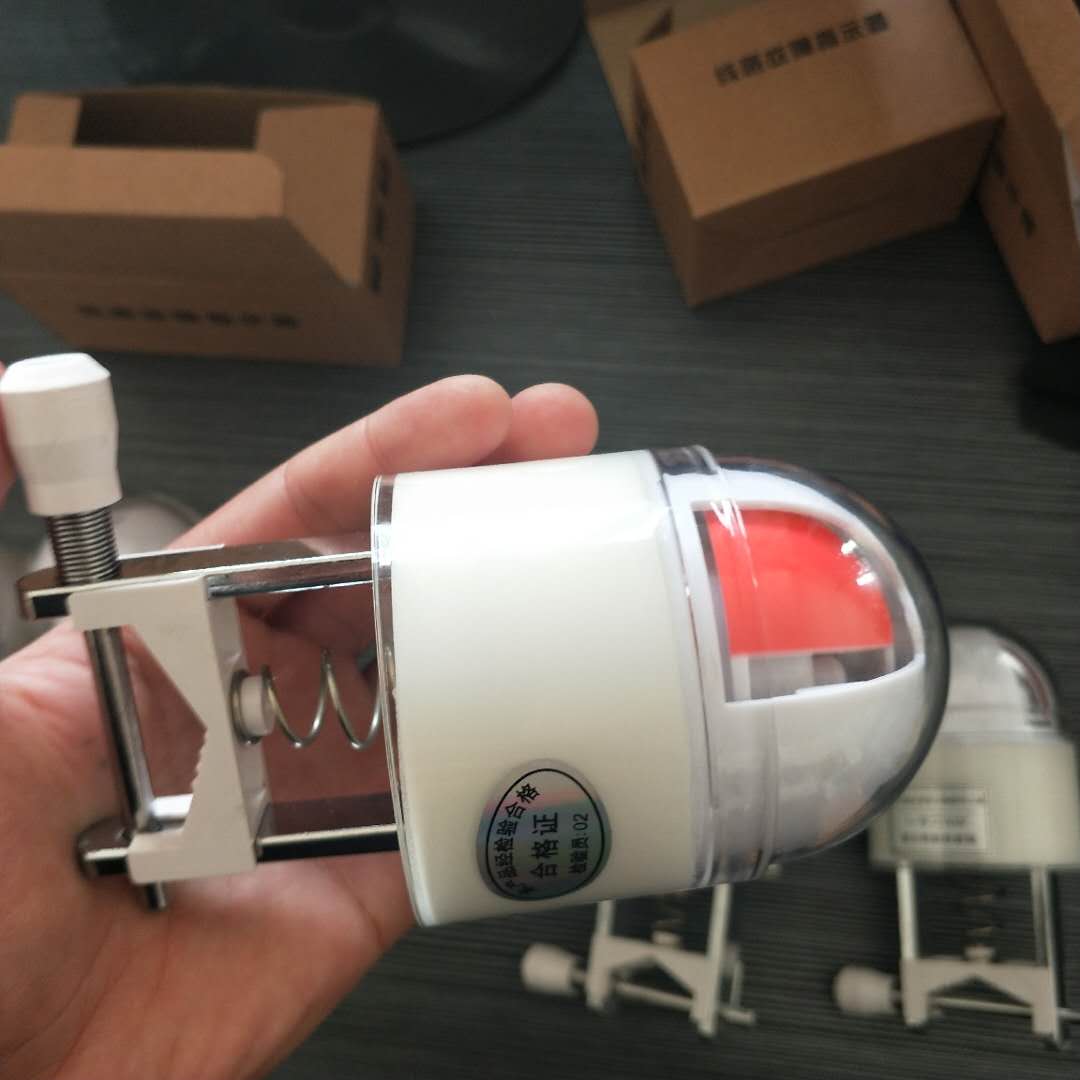

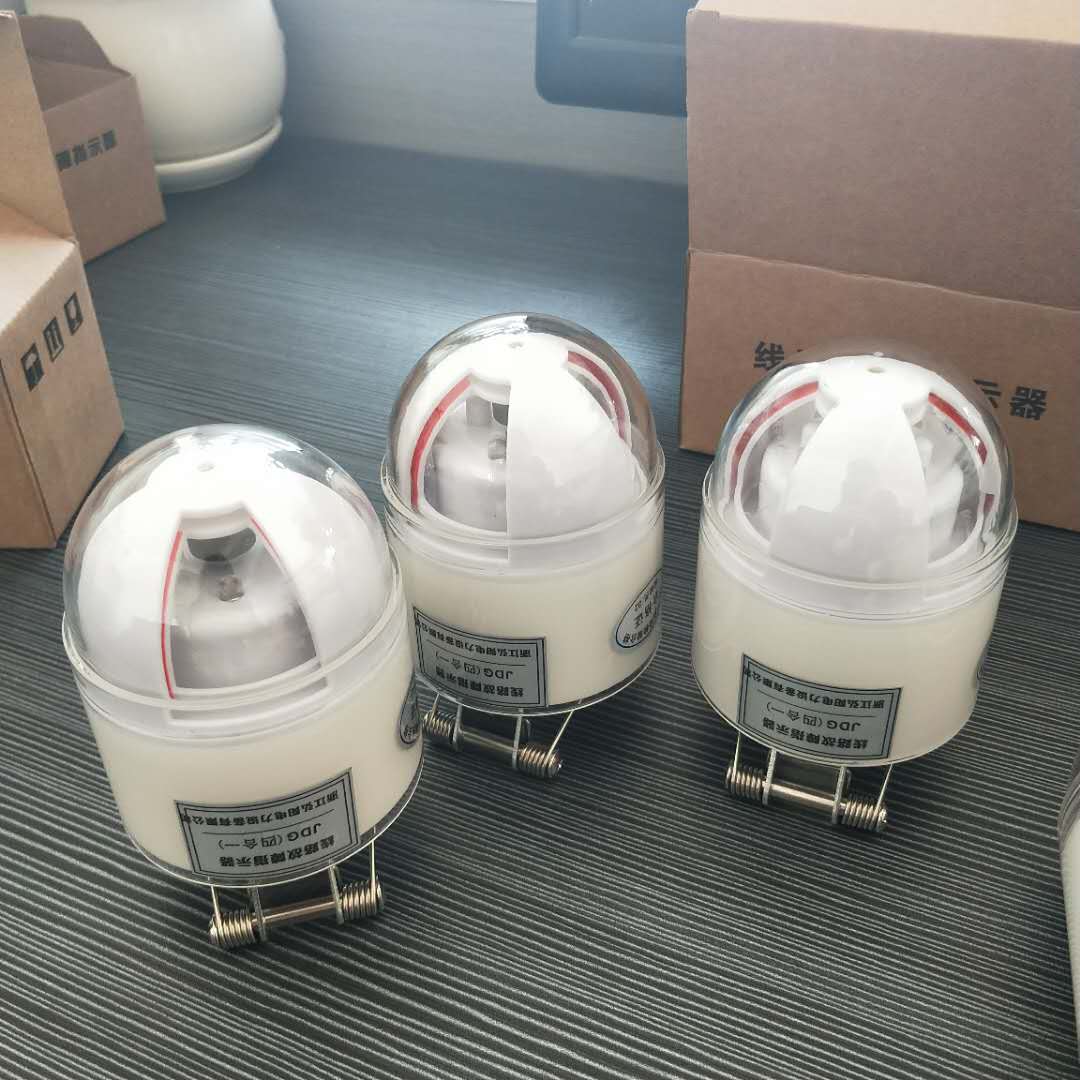

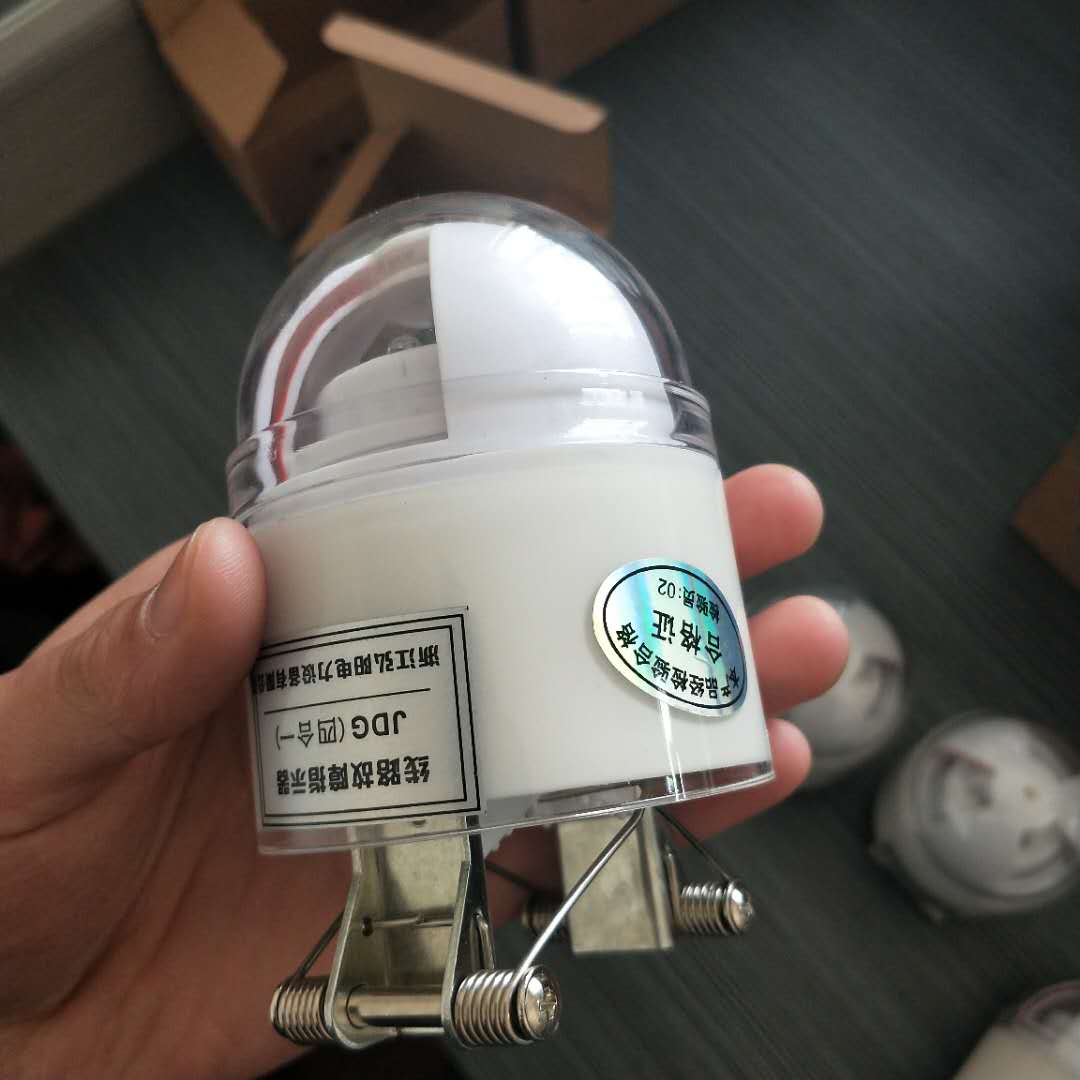

线路故障指示器JDG（四合一）
来源:[浙江弘阳电力设备有限公司]
联系人：左先生
手机：18668729826
电话：-
传真：-
QQ：68306442
Email：
地址：地区
品牌：弘阳
价格：面议
元/只
供应地：
产品型号：JDG（四合一）JDX（二合一）
线路故障指示器技术参数
