高压隔离开关厂家

       户内交流高压双投隔离开关，适用于交流50Hz，额定电压12kV及以下电力系统中，作为分合电源之和。GN19高压双投隔离开关,配用型人力操作机构，作为在有电压而无负载情况下，分合电器之用，亦有派生防污型、高原型和可加装带电显示装置等。GN19高压双投隔离开关装置，它是由两组静触头，一组“Ｖ”形动触刀构成，具有结构简单、制造成本低，实现了在一个隔离开关上可以双路投接两路电源，占用面积小，投资省、操作维护方便，适用于单台高压开关柜或单安装间隔方式的双电源的高压配电装置。

高压隔离开关结构及性能

       大电流户内高压隔离开关，适用于额定电压10KV，三相交流50HZ，电力系统中高压开关设备作为有电压无负载的情况下分合电路之用。开关结构设计新颖、合理、独具一格。它采用了两步动作的锁紧方式，使开关动热稳定性能优异，操作力小。它采用了环氧树脂和绝缘子及刷镀银等新材料新工艺，使开关导电性能好，体积小，质量轻。它的出线端子便于与真空断路器、油断路器连接，可缩小开关柜体种，减少过渡接头，降低成本.

 结构与原理

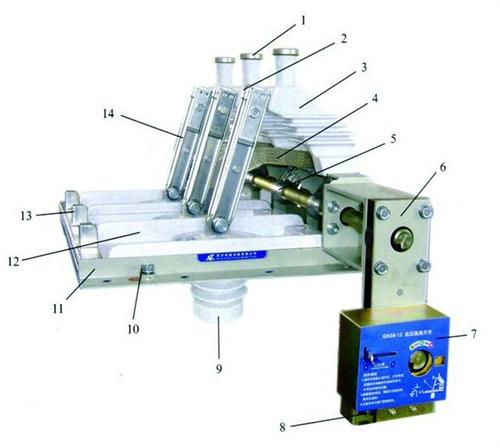

        隔离开关为三极共底架型。它由底架、转轴、进线绝缘座、隔离触刀 、绝缘底板、接地 触座、及机构等部 分组成，采用三相 平行，同极对应的装配形式，主触刀由转轴动作通过拐臂传动和配用机构 CS□来操动，使开关具备有以下三个位置：a.   主触刀合闸；b.   主触刀分闸；c.   接地刀合闸。

本产品除具备同类隔离开关用途外,还具备多项防误操作功能。

a.  隔离开关操作完毕后，可以挂锁防止误操作；

b.  隔离开关在合闸状态，不 能打开柜门，只有隔离刀在接地 位置，才能打开柜门；

c.  当柜门打开时，门压板未 压住挡板，拨板就不能拨动，隔 离开关锁死不能操作；

d.  断路器合上时通过钢质连 杆传动主轴挡板，把隔离开关操 作孔挡死，操作手柄插不进操作孔。
