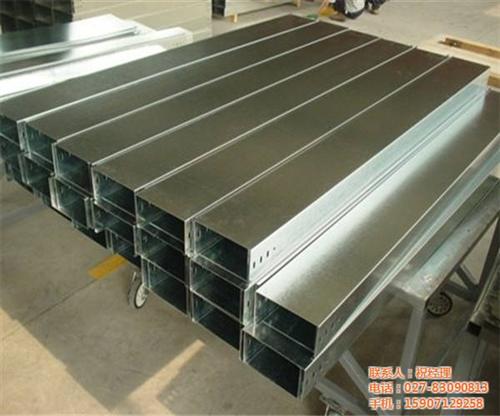

大跨距电缆桥架共包括大跨距的梯级、托盘、槽式、重载荷梯架、直角三通、多节三通、直角四通，以及相应型号的连接件，盖板和支柱。

大跨距电缆桥架备有盖板，需要配盖板时在订货时说明，或按盖板型号订货。

大跨距电缆桥架表面处理分塑料喷塑、镀锌，或烤漆等处理。在腐蚀性环境中，可选用经过塑料喷涂处理的桥架，在一般大气防腐环境中可选用镀锌处理的桥架。

1．5需要屏蔽电磁干扰的电缆线路．或有防护外部影响如户外日照，油，腐蚀性液体、易燃粉尘等环境要求时．应选用无孔托盘式电缆桥架。

1．6在容易积聚粉尘的场所，电缆桥架应选用盖板；在公共通道或室外跨越道路段．底层桥架上宜加垫板或使用无孔托盘。

1．7不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：(1)1kV以上和1kV及以下的电缆：(2) 同一路径向一级负荷供电的双回路电缆；

(3) 应急照明和其他照明的电缆：

(4)电力，控制和电信电缆。若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。

50X50钢网桥架您当前的位置：首页 > 电缆桥架  > 钢网桥架50X50钢网桥架详细介绍钢网桥架　

　用途:适用于电力、通讯电缆布线. 是做为传统桥架的 延伸!　

　1). 范围　　钢网桥架的材料和性能符合本规范　　工艺:　　电缆桥架原材料为钢丝，经焊接后成型，最后进行表面处理。　　

表面处理:　　1. 电镀锌 适用于室内安装；　　2. 热镀锌锌层厚度,在60到80微米之间；　　3. 不锈钢（ 201 202 304 316 316L）　　规格::　　钢网桥架规格（宽度和高度）　　规格命名：“ CF ” + 长度 + “ / ”+ 宽度 比如：CF105/300、CF105/200等　　1. 电缆桥架的尺寸是指桥架内部尺寸　　2. 桥架高度为 30mm, 54mm, 80mm, 105mm 和 150mm　　3. 桥架宽度为30mm 和 54mm的，其宽度为50mm, 100mm, 150mm, 200mm, 300mm, 400mm 450mm, 500mm和 600mm　　4. 桥架高度为105mm和150mm的，其宽度为100mm, 150mm, 200mm, 300mm 400mm 和500mm　　5. 所有电缆桥架的长度为3000mm。
