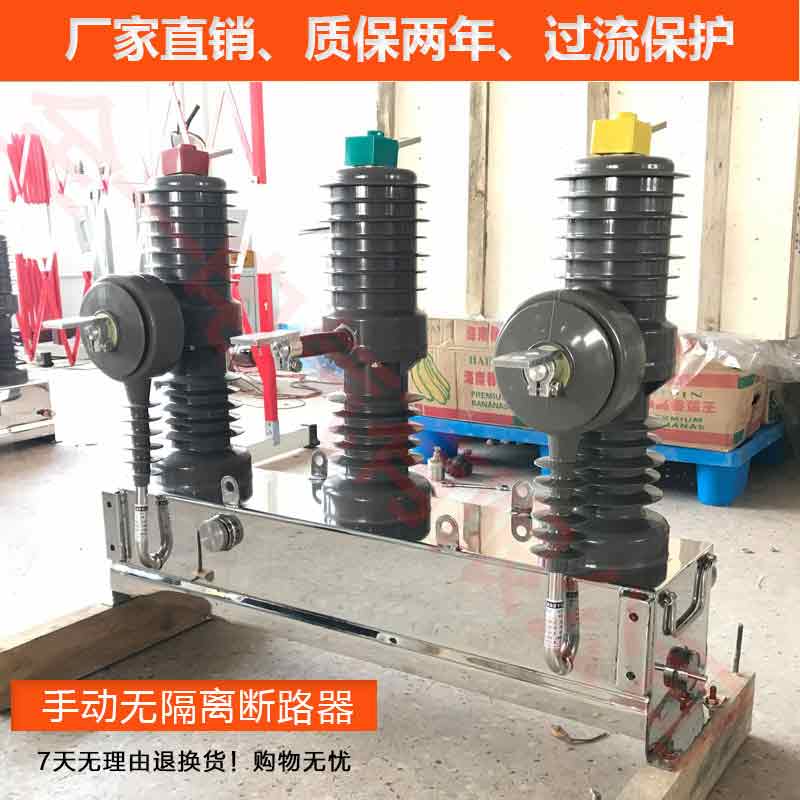

zw32-12高压断路器

当前位置: 首页> 电工电气、照明> 高压电器> 真空断路器
来源:[浙江全一电气有限公司]
联系人:杨先生
手机:18042549316
电话:0577-62788932
传真:0577-62788931
QQ:942400556
Email:bzyt0416@qq.com
地址:浙江省温州市乐清市柳江北路80号
品牌:全一电气
价格:3100.00 元/
供应地:浙江省温州市
产品型号:zw32-12

1、概述

ZW32口- 12[ 1/630- O0 户外交流高压真空断器(以下简称断路器)为额定电压12KV.

三相交流50HZ的户外配电设备。主要用于开断、关合电子系统中的负荷电流、过载电流及

短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用,及农村电网频繁操作

的场所。也可作业电网的分段开关,加装控制器后,可实现配网自动化。

1.1产品型号名称及含义

1.1.1型号: ZW32口-12口1630-0口户外交流高压真空断路器

1.1.2 含义

例: ZW12C- 12P/630- 20表示户外交流高压真空断路器、加户外隔离开关、

电泳不锈钢外壳、电动机构、额定开断电流为20KA。

1.1.3 引用标准

GB1984 《交流高压真空断路器》

GB11022 《高压开关设备通用技术条件》

GB311.1《高压输变电设备的绝缘配合》

DL/7T593 《高压开关设备的共用订货技术条件》

DL/T402 《交流高压断路器订货技术条件》

Gb2706 《交流高压电器动、热稳定试验方法》

Gb3309 《高压开关设备在常温下的机械试验》

DL403 《10~35KV户内高压真空断路器订货技术条件》

1.1.4 使用的环境条件

a.海拔高度不超过2000米;

b.周围空气温度:-45C~+47.5C; 日温差: 日变化25C ;

C.风速不大于35m/s

d.无易燃、易燃炸危险化学腐蚀及剧烈振动的场所。

序 号 项 目 单 位 数 值
1 额定电压 KV 12
2 额定频率 HZ 50
3 额定电流 A 630
4 额定短路开断电流 KA 20
5 额定峰值耐受电流(峰值) KA 50
6 额定短时耐用受电流 KA 20
7 额定短路关合电流(峰值) KA 50
8 机械寿命 10000
9 额定短路开断电流开断次数 30
10 额定操作顺序 分-0.3s-合 分 分-0.3s-合 分
11 工频耐压( 1min ): (湿)(干)相间、对地/断口 KV 34/42/48
12 雷电冲击耐受电流(峰值)相间.对地/断口 KV 75/85
13 二 次 回 路1 m in工 频 耐压 KV 2
